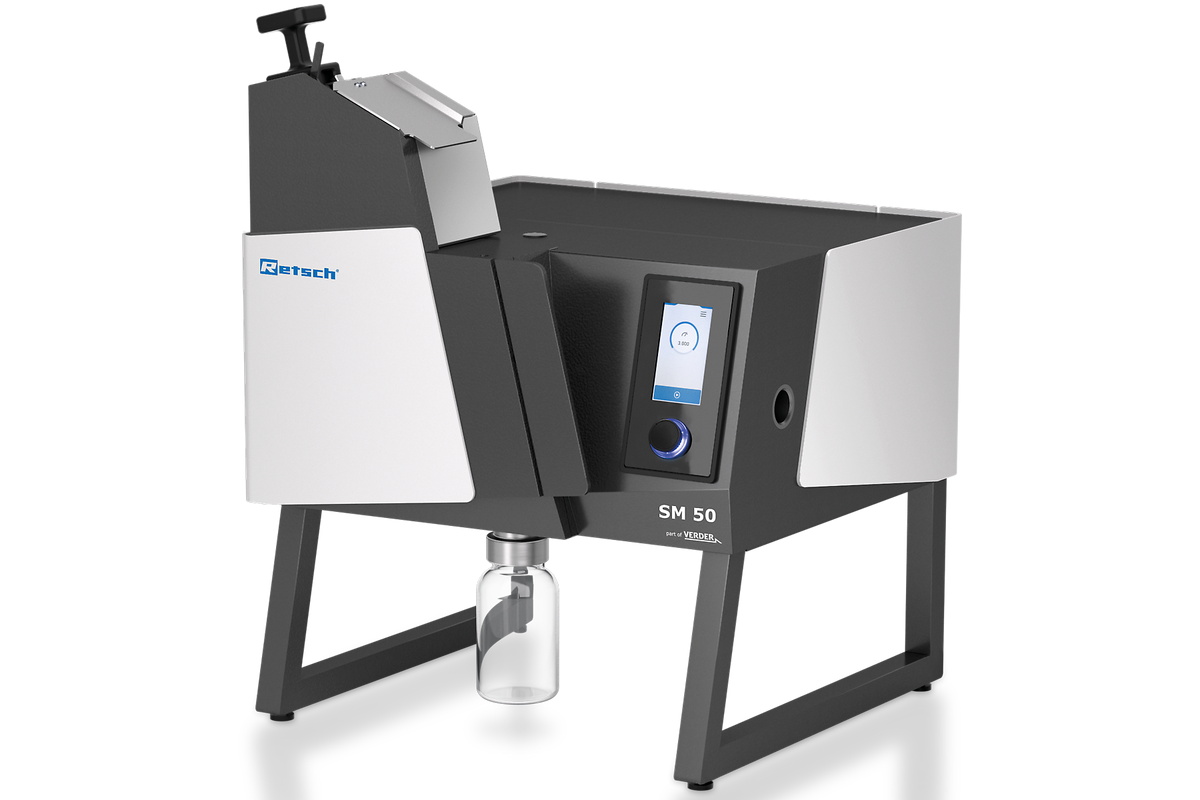

Strižný mlyn SM 50

Mnohé laboratóriá čelia týmto výzvam:

Časové straty spôsobené zložitým čistením a opätovnou montážou
Straty vzoriek spôsobené skrytými zvyškami v ťažko prístupných oblastiach
Obmedzená flexibilita pri spracovaní rôznych materiálov
Riziko kontaminácie, ktoré môže skresliť výsledky analýzy

Spoločnosť RETSCH rieši výzvy:

Nový SM 50 prináša revolúciu v laboratórnych pracovných postupoch a rieši viacero problémov naraz. Vďaka inovatívnej konštrukcii s odnímateľnou mlecou komorou SM 50 zjednodušuje čistenie a šetrí až 30 % času procesu. Bezkonkurenčný výkon stoloveho mlynčeka s jednofázovou zátkou zároveň umožňuje až 100 % výťažnosť vzoriek* a prípravu vzoriek bez kontaminácie.

Kliknutím zobrazíte video

Jediné riešenie na všetko

SM 50 je najvýkonnejší stolný strižný mlyn na svete so štandardnou jednofázovou zástrčkou. Jeho 1,5 kW motor poháňa veľký rotor a poskytuje pôsobivý vysokorýchlostný strižný výkon. Maximálna rýchlosť je 4 000 ot./min a je možné ju upraviť tak, aby vyhovovala rôznym aplikáciám.
Násypka EasyInspect je súčasťou vstupného dávkovacieho systému a môže ľahko spracovať veľké kusy vzoriek až do 50 mm. Kompaktný výkonný prístroj je vybavený vnútorným cyklónovým systémom, ktorý zaisťuje jednoduché a efektívne spracovanie rôznych materiálov.
Sitá s otvormi od 0,25 mm do 10 mm umožňujú konečnú jemnosť menej ako 250 µm, v závislosti od vstupného materiálu. Dvojstupňový proces mletia umožňuje produkciu jemných častíc najprv použitím sita s veľkými otvormi a potom jemnejšieho. Konštrukcia podporuje vysokú priepustnosť s veľkými plochami sita 48 mm x 120 mm.

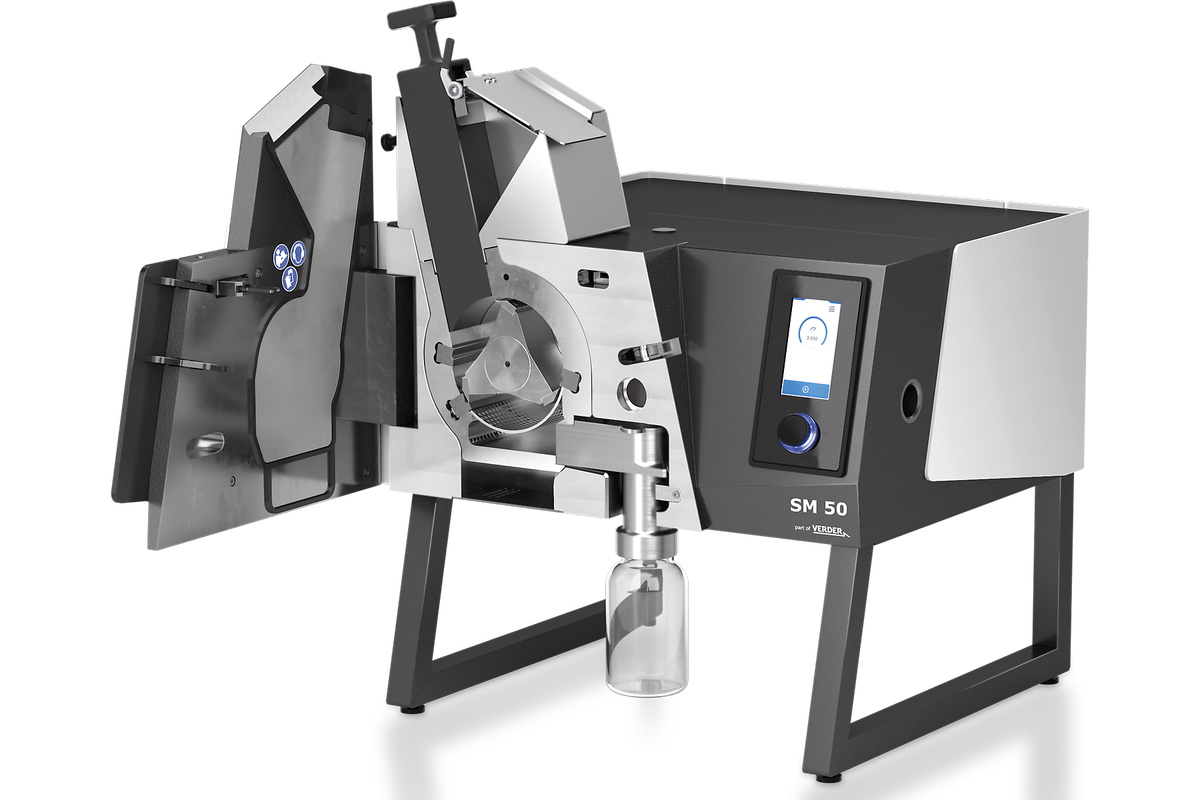

Strižný mlyn SM 50 Všetko na očiach

Svetová inovácia: po otvorení dverí sa predná časť násypky vyklopí do strany, aby bol zabezpečený úplný výhľad dovnútra. Konštrukcia s úplným prístupom zabezpečuje jednoduchú kontrolu a čistenie všetkých komponentov, ktoré prichádzajú do kontaktu so vzorkou.

Strižný mlyn SM 50 - [LL:products.sm50.everythinginview.hl

Strižný mlyn SM 50 Prestaňte strácať čas

Až 30 % úspora času pri čistení vďaka konceptu Total Access Concept a push-fit komponentom.

Push-fit systém umožňuje vybrať rotor, sitá, cyklón a mleciu komoru bez použitia náradia.
Prvýkrát je možné vybrať aj frézovaciu komoru, čím sa zjednoduší úplné čistenie a výrazne sa znížia prestoje stroja.
Násypku EasyInspect je možné úplne otvoriť na kontrolu a čistenie, čo zaisťuje rýchle vyčistenie.
Už žiadne ťažko dostupné rúry alebo hadice – SM 50 integruje cyklón priamo do stroja.
Intuitívne ovládanie pomocou dotykového displeja a tlačidla umožňujúce nastavenie rýchlosti bez námahy.

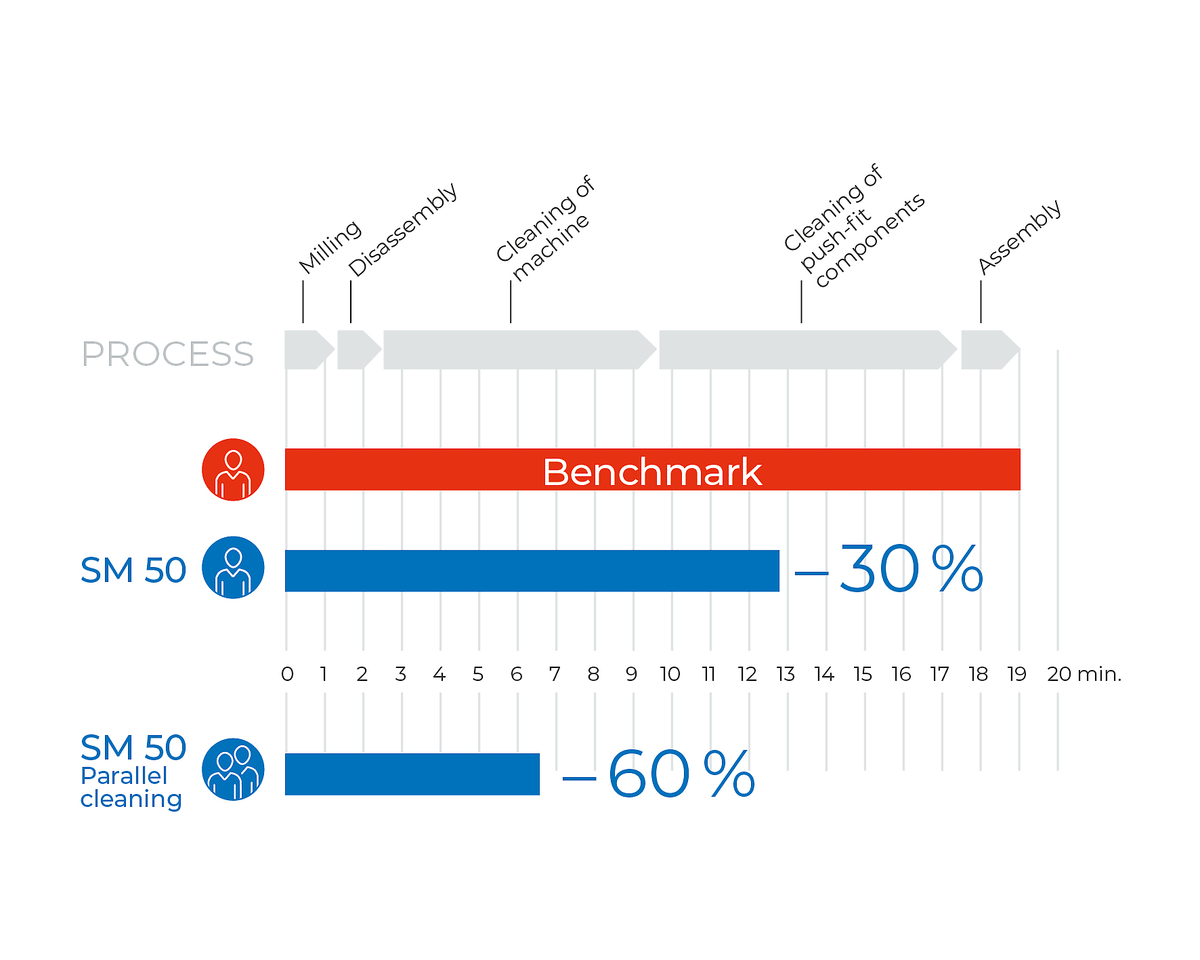

Strižný mlyn SM 50 - Prestaňte strácať čas

^{Vďaka konceptu Total Access Concept a odnímateľnej mlecej komore sa procesný čas v SM 50 výrazne skráti}

Strižný mlyn SM 50 Tri možnosti procesu čistenia

Povrchové čistenie: plný prístup do vnútra mlyna, vrátane násypky, s otvorenými dvierkami na kontrolu a čistenie kefou, vákuom alebo stlačeným vzduchom

Intenzívne čistenie: Komplexné vonkajšie čistenie všetkých mlecích nástrojov, vrátane sita, rotora, cyklónu a mlecej komory, všetko odnímateľné bez použitia náradia pomocou push-fit systému

Paralelné čistenie: Ak je k dispozícii druhá mlecia sada, môžu byť vzorky spracované priamo jeden po druhom vďaka mlecím nástrojom push-fit, vrátane push-fit mlecej komory.

Zúčastnite sa a vyhrajte! Vyhrajte jeden z troch SM 50

Využite svoju šancu!

Až 100 % výťažnosť vzorky* Prestaňte strácať materiál

V porovnaní s mletím bez cyklónovej technológie sa výrazne zlepšuje regenerácia materiálu vzorky. Cyklónová technológia účinne dopravuje vzorku do nádoby bez toho, aby sa uvoľňoval prach av mlyne zostali minimálne zvyšky vzorky.
Integrovaný cyklón eliminuje potrebu spojovacích prvkov, ako sú potrubia alebo hadice, a minimalizuje vzdialenosti a plochy.
Dávkové plnenie konceptu násypky slúži ako brána na reguláciu prietoku a optimalizuje výkon mletia a separačnú účinnosť cyklónu.

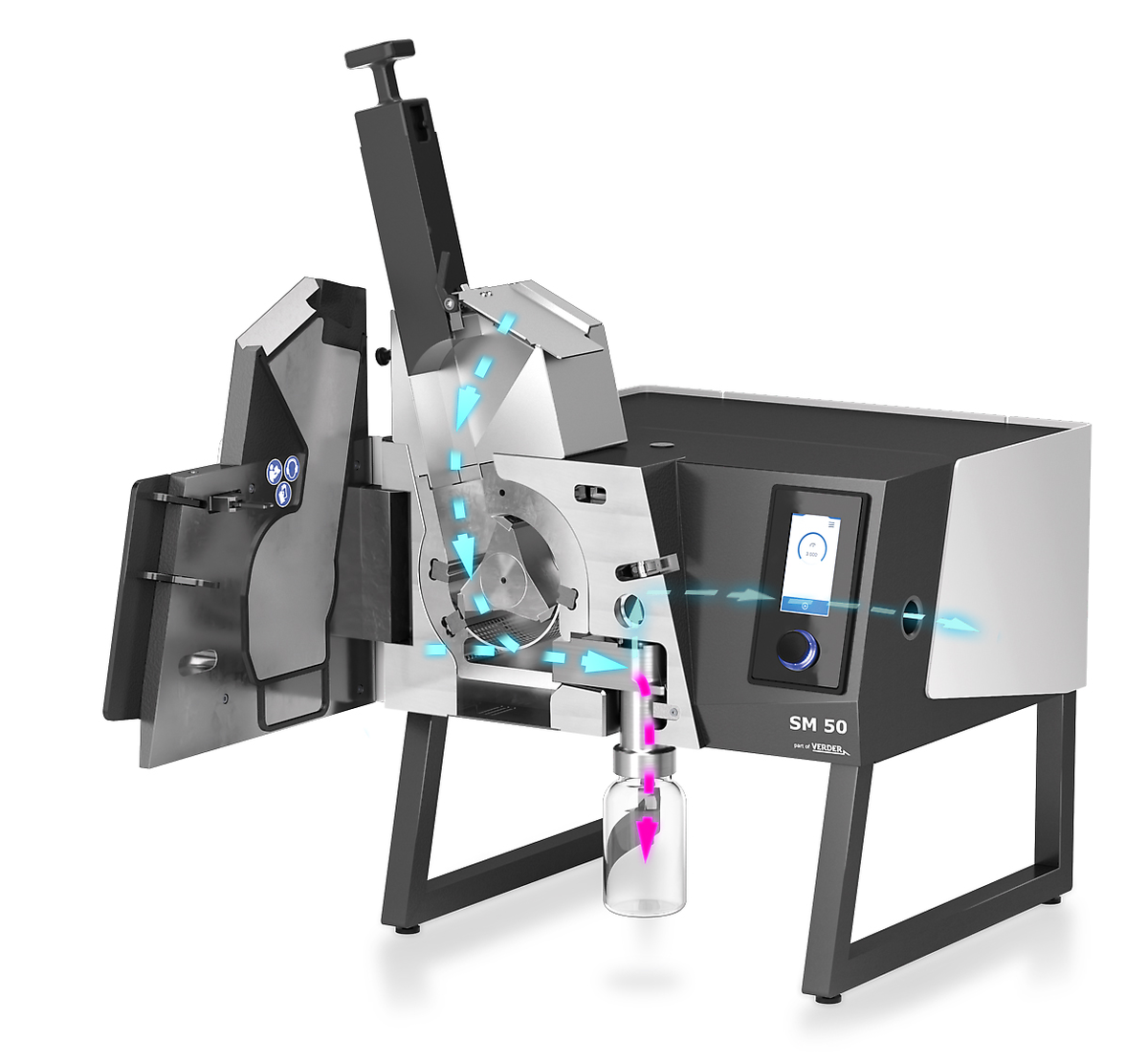

Strižný mlyn SM 50 - Prestaňte strácať materiál

^{Cyklónová technológia, malé vzdialenosti a minimalizované povrchové plochy optimalizujú tok materiálu v mlyne a umožňujú až 100 % regeneráciu vzorky.*}

Strižný mlyn SM 50 Stop manuálnemu predrezávaniu

Kompaktná násypka EasyInspect umožňuje spracovanie veľkých kusov vzoriek bez predrezania.

Nezvyčajne veľká mlecia komora umožňuje podávanie veľkých vzoriek, rovnako ako konštrukcia násypky pre dávkové podávanie vzoriek až do 50 mm. Výkon a technický dizajn SM 50 uľahčuje spracovanie širokej škály materiálov, vrátane:

Husté monolity: Psie sušienky, korienky, kúsky dreva
Pevné polyméry: plastové komponenty, gumové zmesi, detské hračky, domáce potreby
Tvrdé a krehké komponenty: elektronické súčiastky, skrehnuté vzorky LN₂

krmivo pre zver

plastové hračky

roots

Stop kontaminácie

Maximálna bezpečnosť aj pri častých zmenách materiálu vzorky

Čistenie na novej úrovni: Všetky mlecie nástroje sú ľahko prístupné a dajú sa spoľahlivo vyčistiť od pretrvávajúcich zvyškov. Prvýkrát je možné samostatne čistiť aj mleciu komoru, čím sa ďalej zabráni krížovej kontaminácii z predchádzajúcich mletých vzoriek.
Push-fit mlecia komora je k dispozícii v rôznych materiáloch, ako je nerezová oceľ pre oteruvzdorné mletie alebo hliník pre štandardné aplikácie alebo pre mletie bez znečistenia ťažkými kovmi, čo umožňuje flexibilné nastavenie v jednom mlyne.

Kliknutím zobrazíte video

^{Push-fit mlecie komory je možné čistiť mimo stroja napríklad pomocou vody.}

Prestaňte robiť kompromisy

SM 50 odborne spája kompaktnosť stolných mlynov s vysokokapacitným výkonom podlahových mlynov. Na rozdiel od iných stolových modelov dokáže mlieť veľké monolitické vzorky vďaka svojej veľkej násypke a veľkému objemu komory. Presnosť. Sila. Výkon. Nič než len výnimočné výsledky. A dôvodov, prečo zvoliť novinku SM 50, je oveľa viac.

Pohon 1,5 kW s variabilnými otáčkami pre vysoko efektívne zmenšenie veľkosti
Maximálna rýchlosť 4 000 otáčok za minútu pre výnimočný strižný výkon
Veľký priemer rotora 130 mm a hĺbka 48 mm pre vysoký rázový výkon a rýchly priechod vzoriek (porovnateľné s veľkými podlahovými modelmi strižných mlynov).
Vynikajúca strižná rýchlosť 27 m/s.
3 dvojčinné strižné lišty generujú 18 strižných momentov na otáčku a špecifickú dĺžku rezu 864 mm na otáčku pre vynikajúcu efektivitu
Optimalizovaný dizajn znižuje upchatie a zaručuje plynulú prevádzku
Komplexný a pohodlný mechanizmus otvárania dverí s otočnou rukoväťou.

Strižný mlyn SM 50 - Prestaňte robiť kompromisy

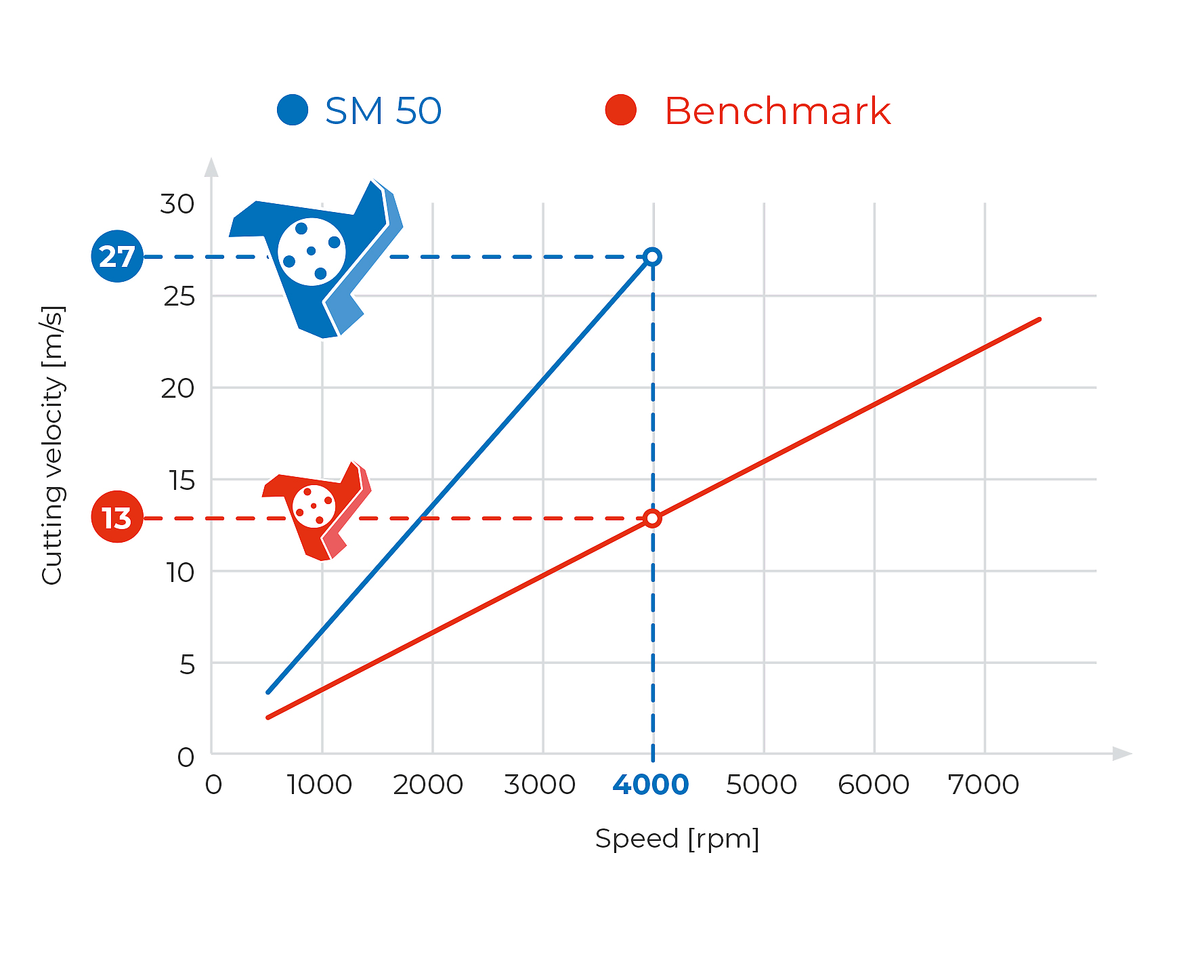

^{Veľký priemer rotora a vysoká rýchlosť vedú k mimoriadne vysokej strižnej rýchlosti pre vysoký strižný výkon.}

Strižný mlyn SM 50 Široká škála príslušenstva pre najvyššiu flexibilitu

Pre SM 50 je k dispozícii široká škála príslušenstva vrátane

Push-fit mlecia komora z troch rôznych materiálov pre štandardné aplikácie, aplikácie odolné voči abrazívnym látkam a korózii a pre mletie bez znečistenia ťažkými kovmi.
Integrovaný cyklón zabezpečuje úplnú návratnosť vzorky.
Gravitačná komora sa používa na mletie bez cyklónu, pričom nádoba je umiestnená priamo pod strojom, takže materiál do nej padá gravitačne. Vhodná len na aplikácie vyžadujúce hrubé predmletie neprašných materiálov.

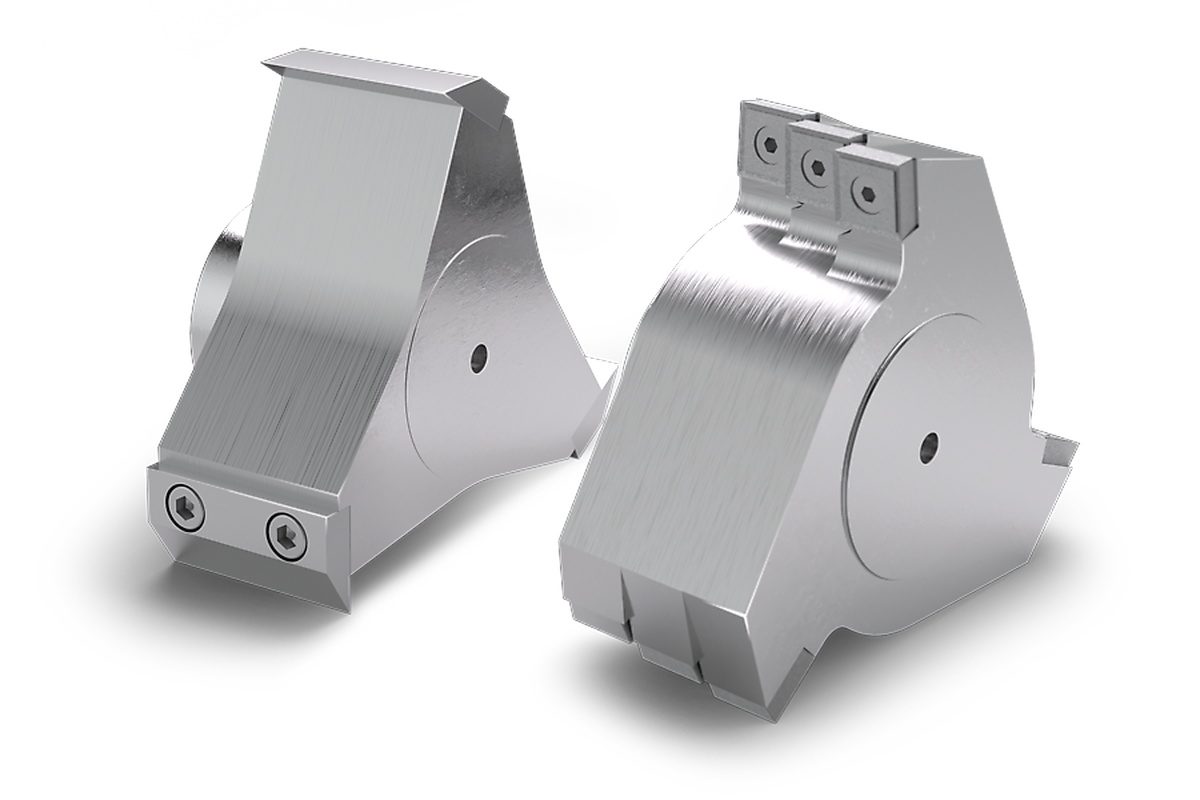

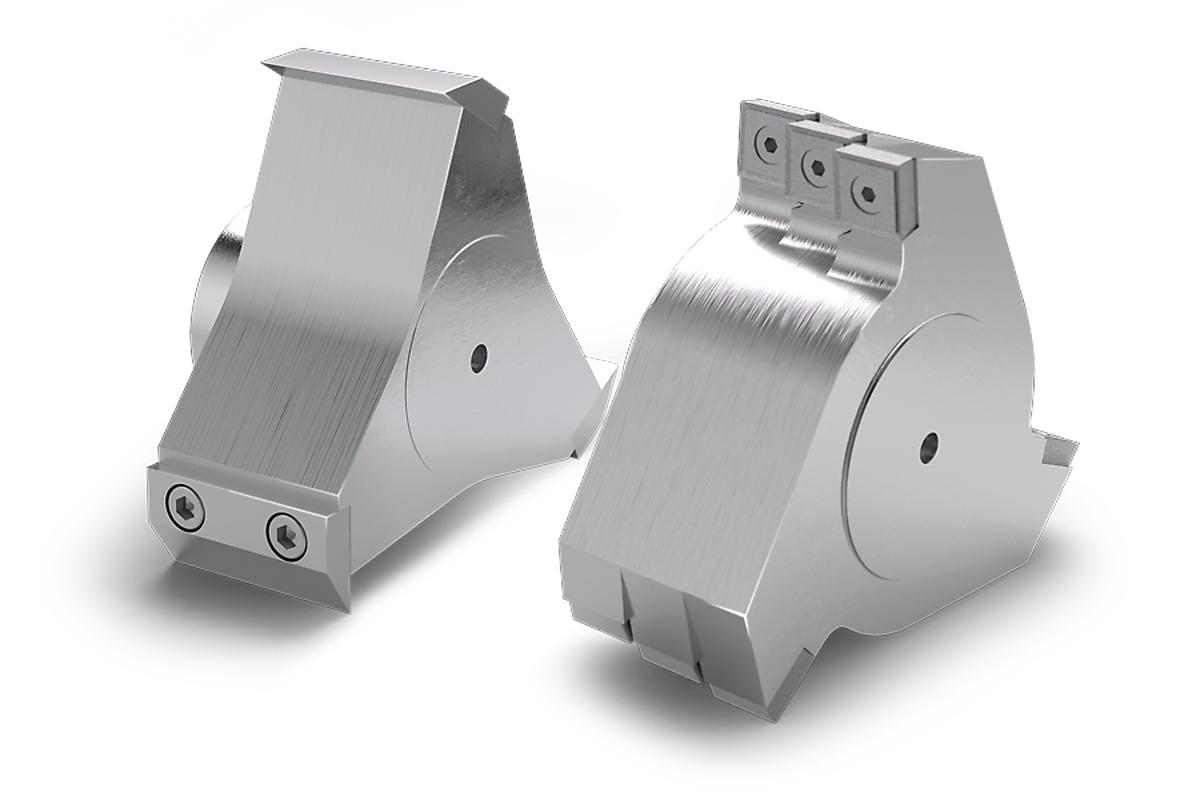

Rotor s paralelnym rezom a 3-diskový rotor navrhnutý na spracovanie materiálov od mäkkých až po tvrdé vzorky.

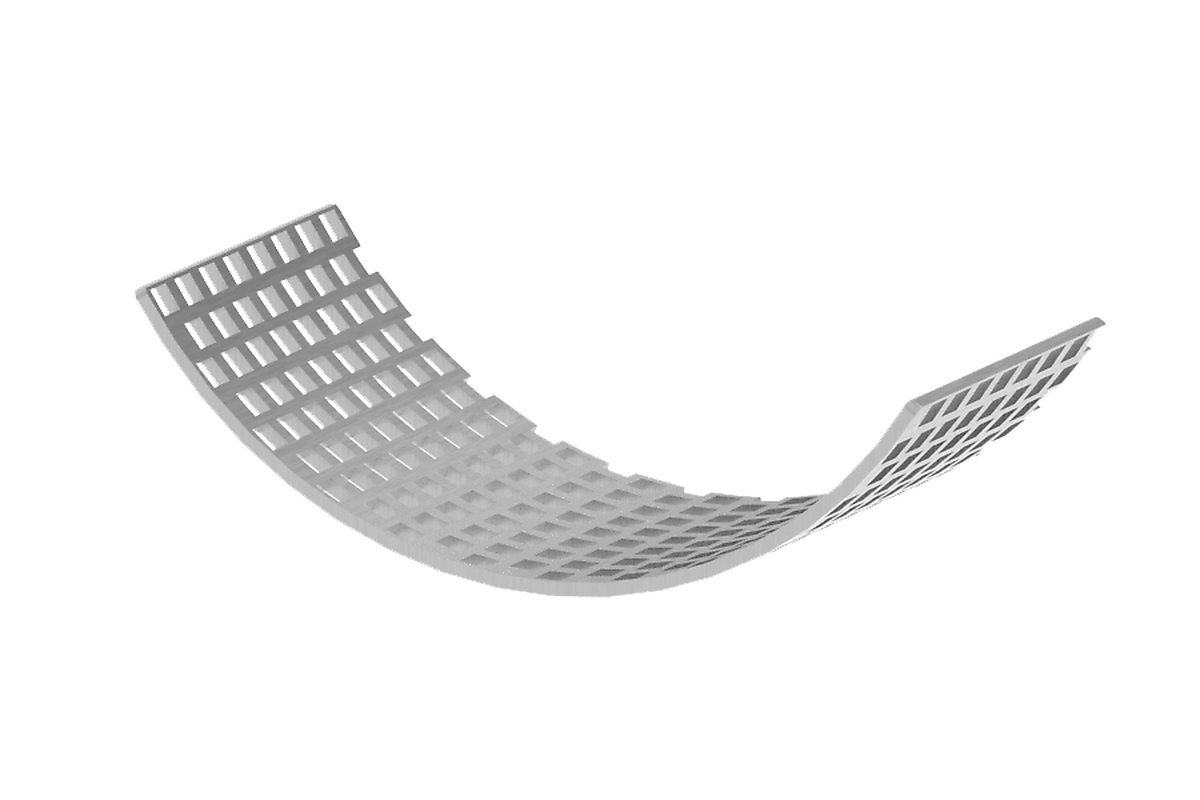

9 rôznych veľkostí sít od 10 mm do 0,25 mm na štandardné použitie alebo na mletie bez znečistenia ťažkými kovmi
Zberné systémy sú k dispozícii s objemom 0,25 a 0,5 l (sklenené nádoby) a tiež s objemom 3 l (nádoba z nehrdzavejúcej ocele).

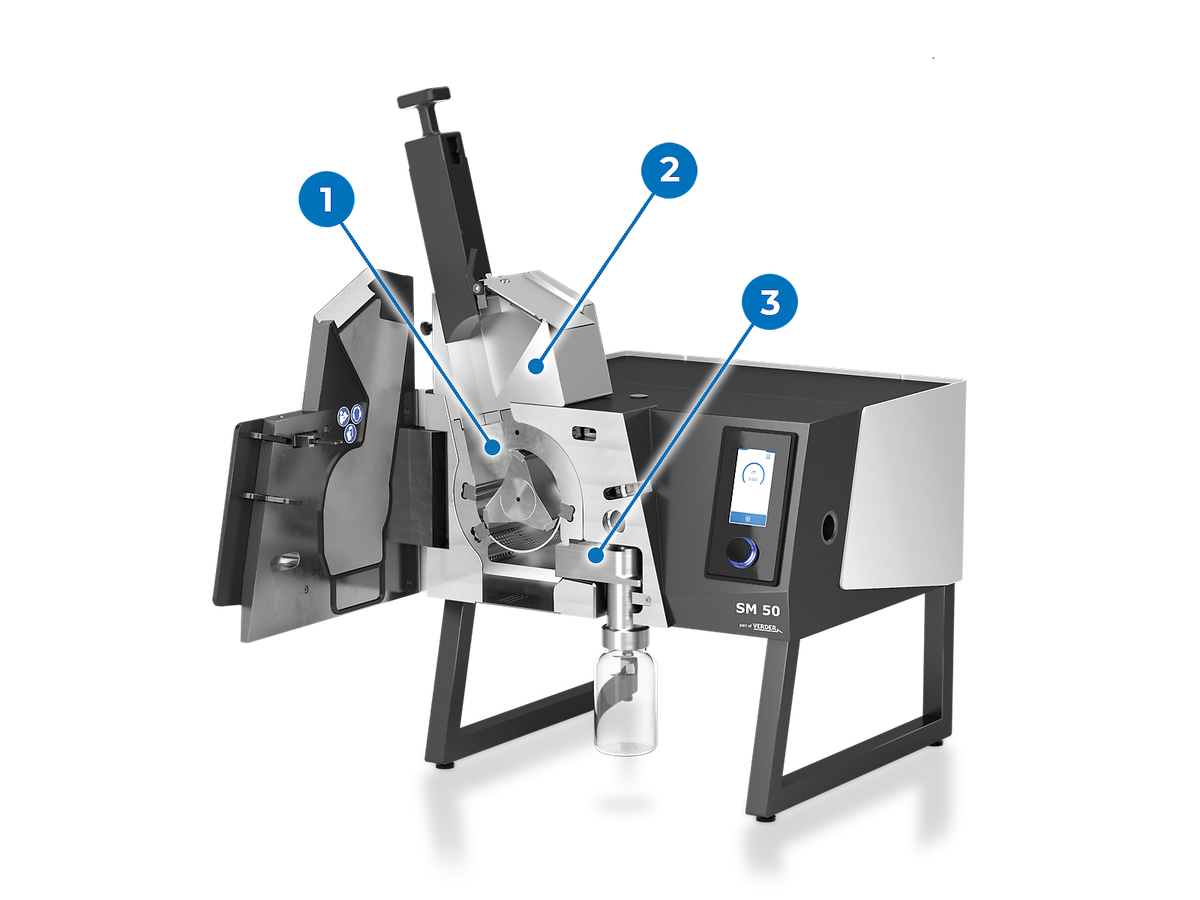

Strižný mlyn SM 50 Prehľad inovatívnych komponentov

SM 50 zabezpečuje až 100 % výťažnosť vzoriek a výsledky bez kontaminácie vďaka pokročilej konštrukcii s násypkou EasyInspect, integrovaným cyklónom a push-fit mlecie komorou.

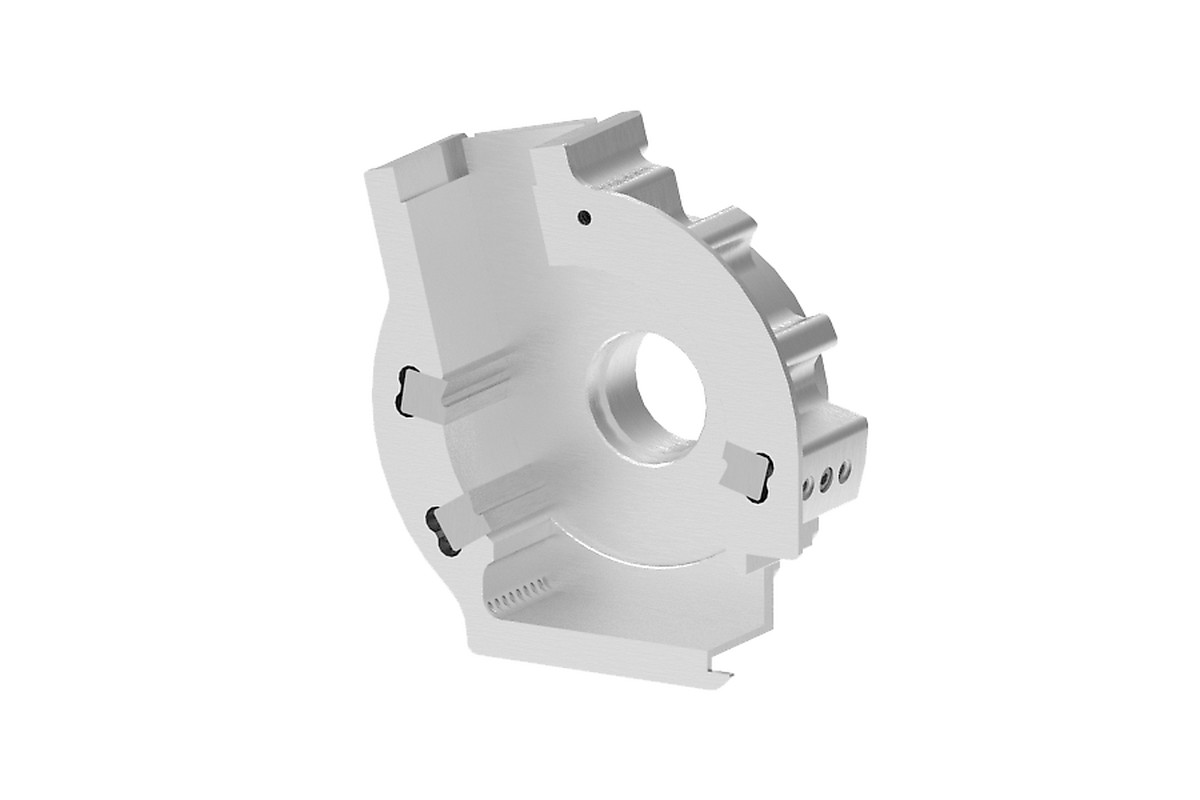

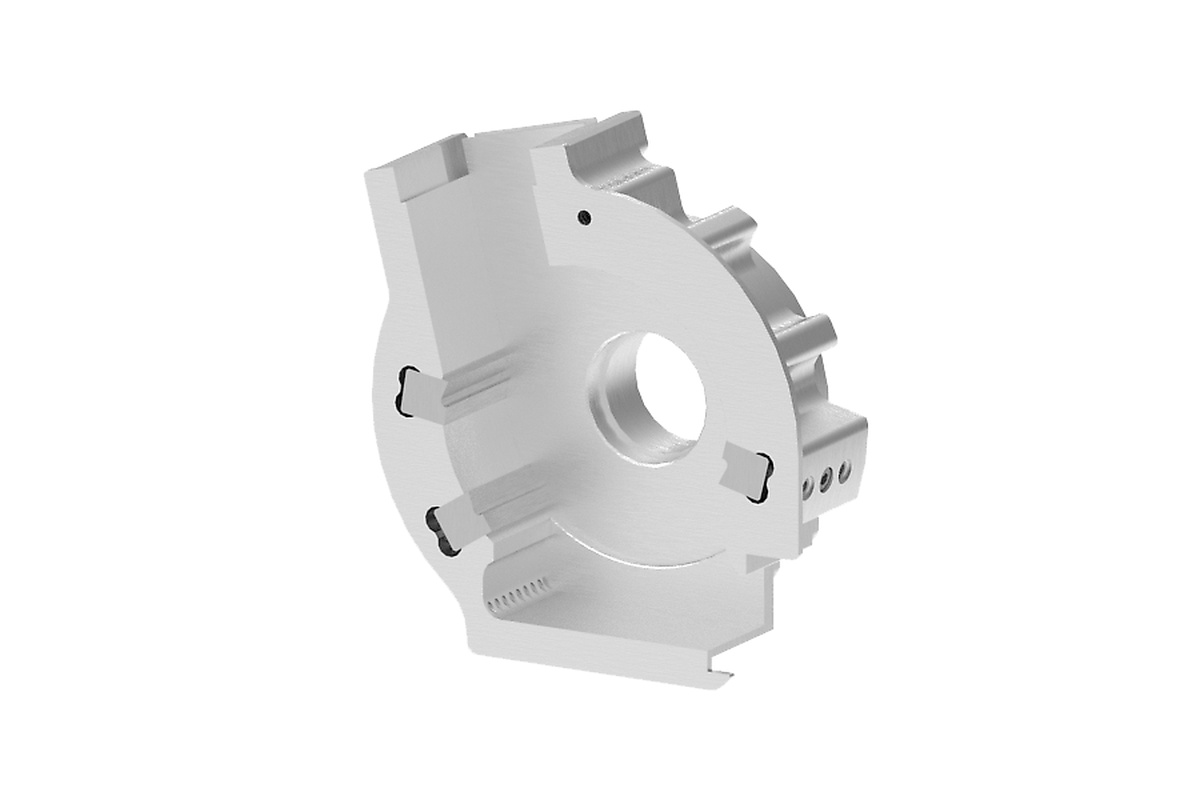

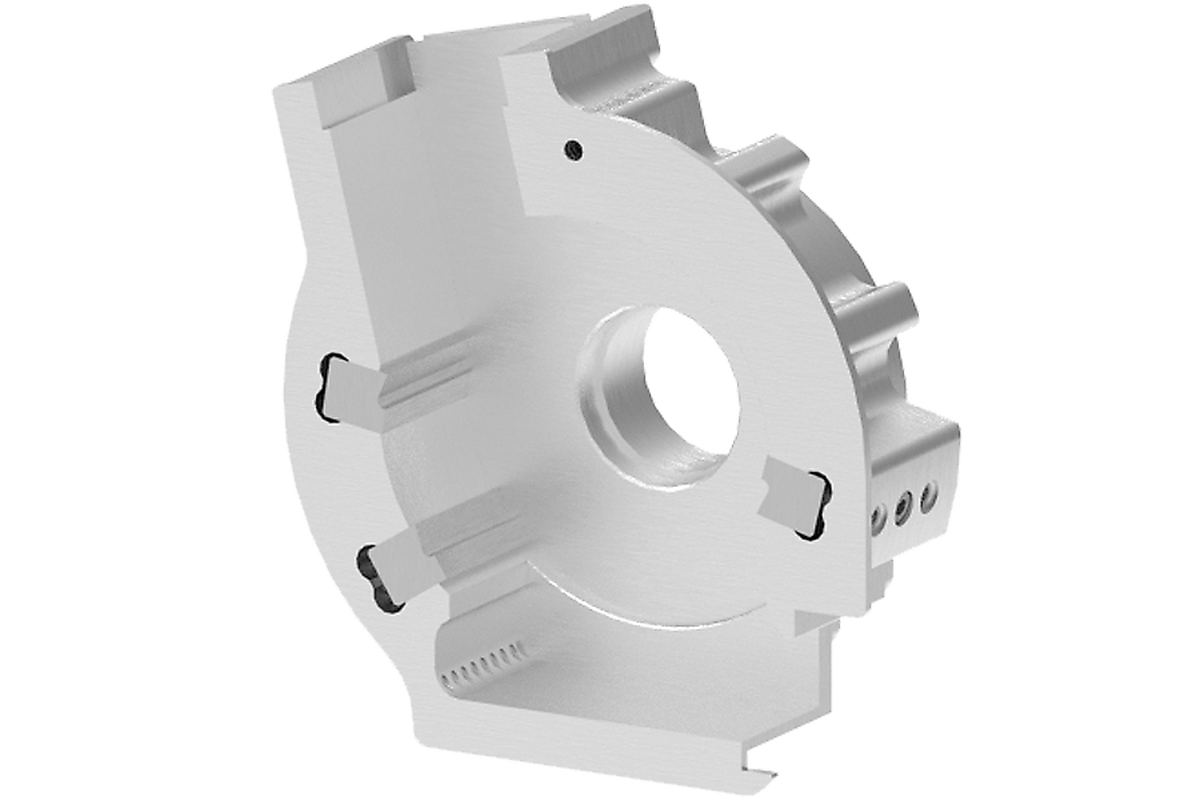

1 | Push-fit mlecia komora

Odnímateľná push-fit mlecia komora, ktorá je k dispozícii z rôznych materiálov, zabraňuje znečisteniu a umožňuje rýchlu výmenu nastavenia. Vonkajšie čistenie zabezpečuje úplné odstránenie zvyškov, čo zlepšuje prípravu vzoriek bez kontaminácie.

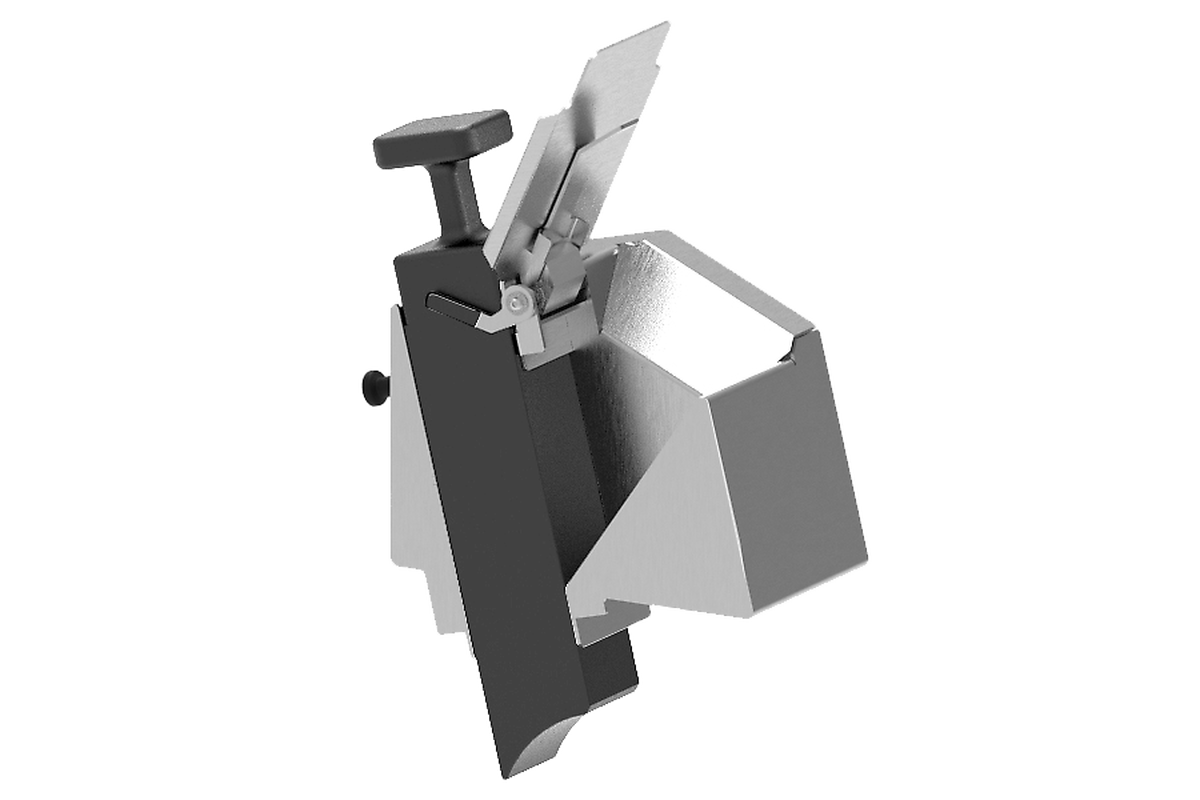

2 | Násypka EasyInspect

Násypka EasyInspect umožňuje vložiť až 200 ml vzorky alebo jednotlivé vzorky do veľkosti 50 mm. Funguje na báze dávkového podávania a je vybavený šupátkom na reguláciu prietoku pre optimálny výkon mletia a účinnosť cyklónu, ktorý zároveň poskytuje bezpečnostnú ochranu pred poranením. Jednoručný plunžrový systém riadi prietok vzorky, zatiaľ čo klapka vedie objemné materiály do mlecieho kanála.

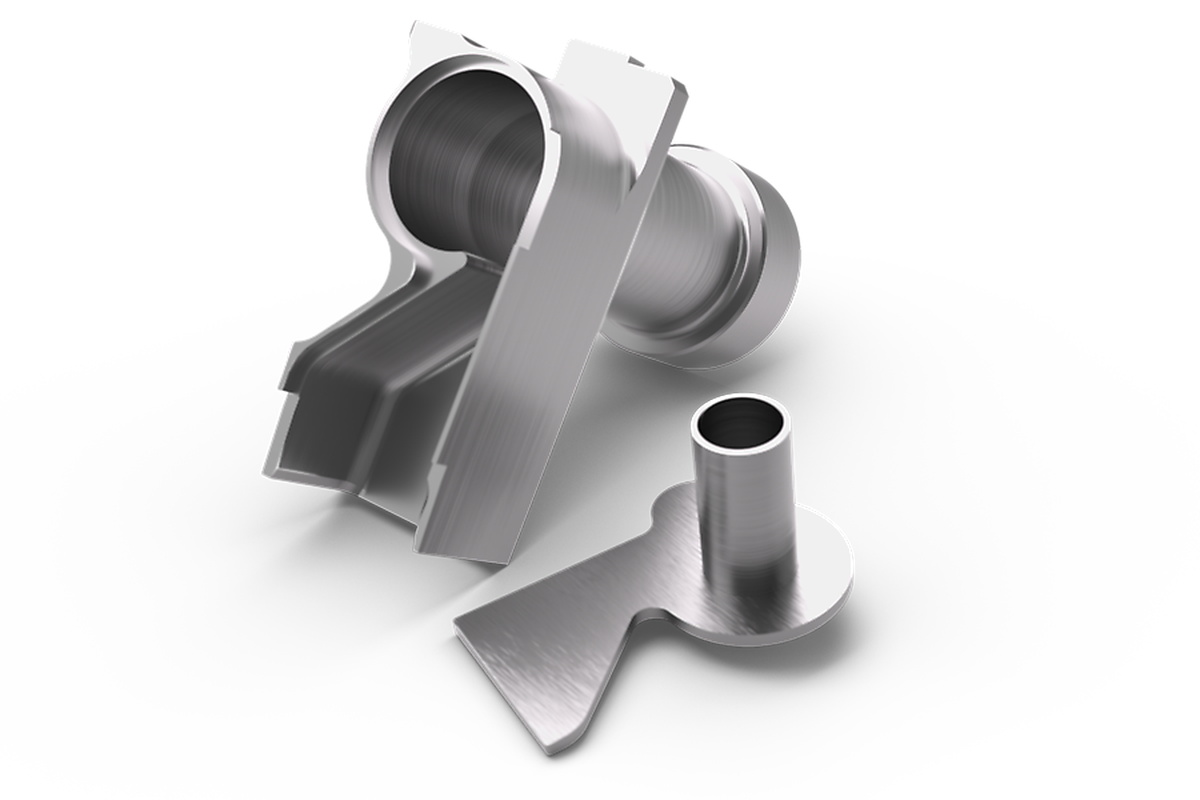

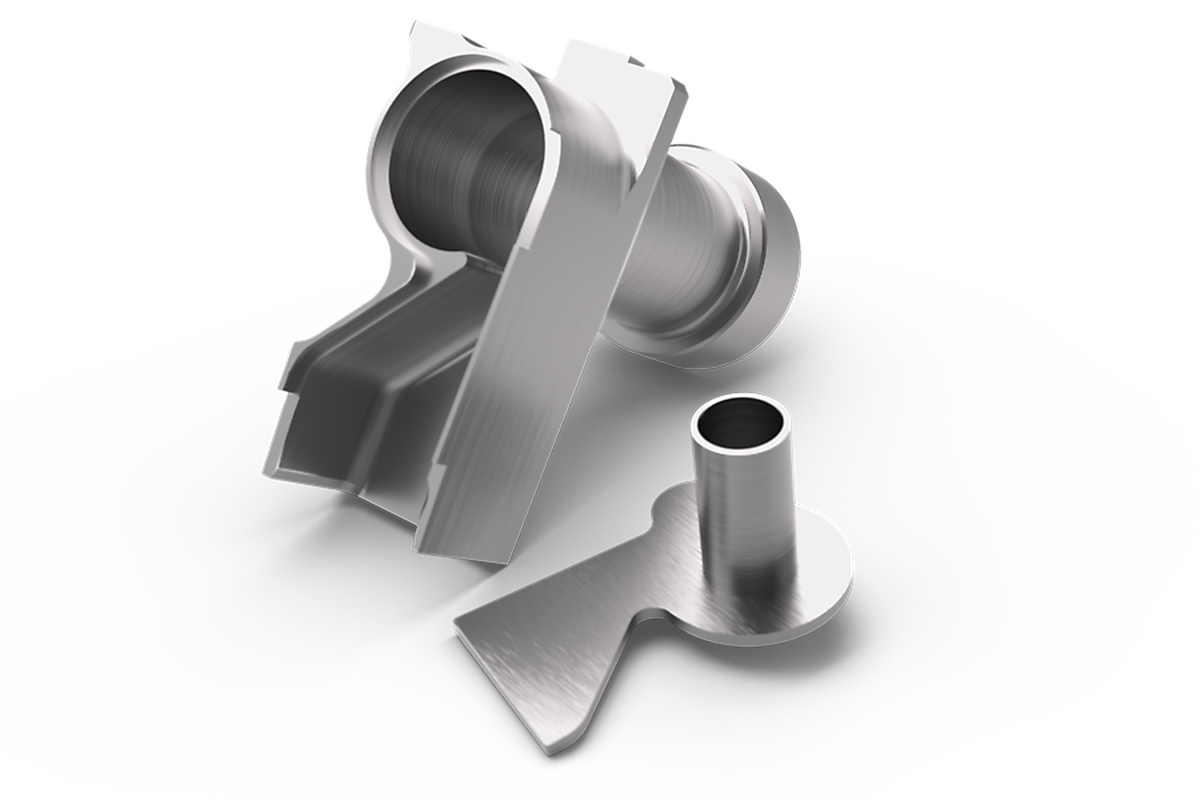

3 | Integrovaný cyklón

Kompaktný push-fit cyklón je integrovaný do krytu stroja, čo uľahčuje čistenie a minimalizuje straty vzorky. Je navrhnutý len z dvoch komponentov (puzdro a telo prístroja), čo umožňuje rýchlu demontáž a jednoduchú montáž. Závit GL55 umožňuje pripojenie sklenených fliaš s objemom 250/500 ml alebo trojlitrových nádob pomocou adaptéra.

Strižný mlyn SM 50 Pozornosť venovaná detailom: špeciálne funkcie pre vynikajúci výkon

Preskúmajte dômyselné konštrukčné prvky, ktoré prispievajú k výnimočnému výkonu strižného mlyna SM 50.

Uvoľnenie hriadeľa rotora: Hriadeľ rotora sa dá uvoľniť pomocou funkcie dotykového displeja na jednoduché čistenie alebo montáž rotora.
Klapka násypky: pomáha efektívne posúvať nadýchaný materiál do mlecej komory.
Odnímateľný plunžr: Na rýchly prístup možno plunžr vybrať uvoľnením jednej skrutky.
Kontrolný otvor: umožňuje kontrolu a čistenie kanálov, ktoré sa pripájajú k vysávaču.
Dotykový displej s otočným tlačidlom: Umožňuje intuitívne ovládanie a obsluhu funkcií stroja.

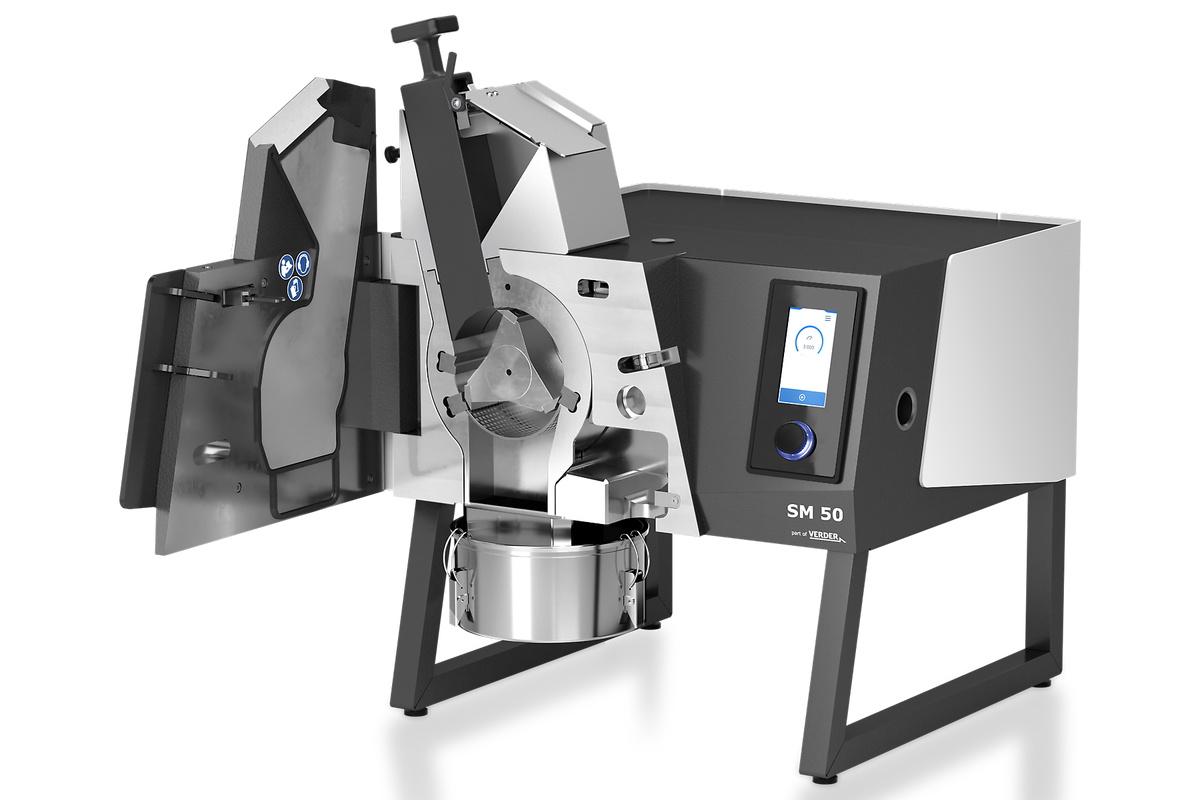

Gravitačná komora: využíva gravitáciu na podporu toku materiálu počas hrubého predmletia neprašných materiálov.

Kliknutím zobrazíte video

^{Objavte kľúčové funkcie SM 50}

Strižný mlyn SM 50 Príklady aplikácií

Vďaka vysokému strihovému výkonu je SM 50 ideálny na použitie v priemyselných odvetviach, ako je poľnohospodárstvo, recyklácia, potravinárstvo, krmovinárstvo a farmaceutický priemysel. Strihací a rezací výkon, prepracovaný dizajn a široká ponuka príslušenstva umožňujú mletie mäkkých, stredne tvrdých, húževnatých, elastických a vláknitých materiálov.

roots

preforms

feathers

plastové hračky

Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi

Aplikačná databáza

Strižný mlyn SM 50 Princíp funkcie

Strižný mlyn SM 50 využíva na dosiahnutie zmenšenia veľkosti rezné a strižné sily. Vzorky sa podávajú v dávkach cez násypku EasyInspect a pomocou plunžru sa dopravujú do mlecej komory. V komore sa vzorka rozomelie medzi nožmi rotora a stacionárnymi dvojčinnými rezacími lištami. Trídiskový rotor je vybavený špirálovito usporiadanými reverzibilnými karbidovými doštičkami, ktoré režú postupne, zatiaľ čo rotor s paralelným prierezom poskytuje robustný rezný účinok na účinné mletie.

Cyklónová technológia napomáha prenosu materiálu z mlecej komory do nádoby a je podporená špecifickými vzduchovými otvormi, ktoré optimalizujú odstraňovanie vzoriek. Vďaka variabilnému rozsahu otáčok od 500 do 4 000 ot/min je SM 50 ľahko prispôsobiteľný rôznym požiadavkám na použitie.

Kliknutím zobrazíte video

Strižný mlyn SM 50 Technické údaje

Aplikácie	zmenšovanie veľkosti rezom
Oblasť použitia	stavebné materiály, poľnohospodárstvo, chemicals / plastics, elektronika, environmental / recyling, food / feed, pharma / biotech / medtech, power generation / energy
Vstupný materiál	mäkký, stredne tvrdý, húževnatý, elastický, vláknitý
Princíp redukcie veľkosti zrna	strih, rez
Vstupná veľkosť materiálu *	50 mm
Konečná jemnosť	0.25 - 10 mm
Rýchlosť pri 50 Hz (60 Hz)	500 - 4,000 min-1
Obvodová rýchlosť rotora	4.3 - 27.1 m/s
Priemer rotora	129.5 mm
Druhy rotorov	parallel section rotor / 3-disc rotor
Typy násypiek	EasyInspect hopper
Materiál mlecích nástrojov	nerezová oceľ, oceľ pre mletie bez kontaminácie ťažkými kovmi
Rozmery sít	trapezoid holes 0.25 / 0.50 / 0.75 / 1.00 mm square holes 2.00 / 4.00 / 6.00 / 8.00 / 10.00 mm
Zberný systém / objemy	collecting glass 0.25 / 0.5 l (not for gravity chamber) and collecting receptacle 3 l
Pohon	3-fázový asynchrónny motor s frekvenčným meničom
Sila pohonu	1.5 kW
Elektrické napájanie	100 V, 110 V, 120 V, 20 A 200-230 V, 10 A
Pripojenie k elektrickej sieti	1-fázové
Brzda motora	áno
Kód ochrany	IP 20
Š x V x H zatvorený	565 x 750 x 530 (with base frame and hopper)
Váha netto	80 kg
Normy	CE

* v závislosti na vstupnom materiále a nastavení zariadenia / nastavenie
