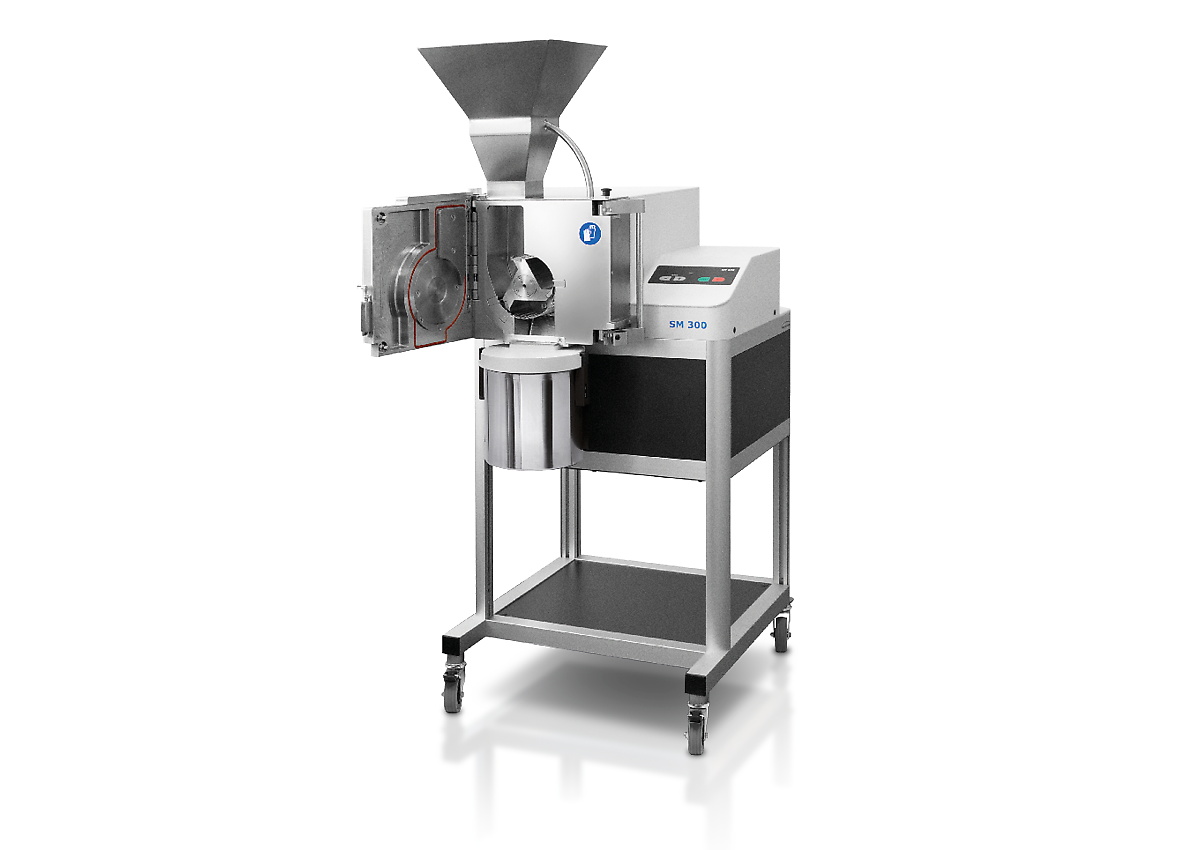

Strižné mlyny sú vhodné pre mletie mäkkých, stredne tvrdých, húževnatých, elastických, vláknitých a heterogénnych zmesí produktov. Vďaka výkonnému pohonu 3 kW s technológiou vysokého krútiaceho momentu a RES vyniká Strižný mlýn SM 300 najmä v náročných prácach, kde zlyhávajú iné strižné mlyny. Tento mlyn umožňuje dokonalé prispôsobenie požiadavkám aplikácie variabilnou rýchlosťou od 100 do 3,000 min-1. K dispozícii je rad spodných sít s otvormi s veľkosťou 0,25 - 20 mm, ktoré zabezpečujú definovanú konečnú jemnosť.
"Ide o veľmi robustný mlyn, ktorý nám umožňuje homogenizovať vzorky s veľmi jednotnou veľkosťou častíc podľa použitého sita a veľmi ľahko sa používa. Rozhodne ho môžem odporučiť, pretože vďaka jeho robustnej konštrukcii vydrží."
Jonatan Racancoj
Cempro-Proverde
"Tento mlyn je na našom oddelení ťahúňom. Zvládne takmer všetko, čo od neho budete chcieť. Ľahko sa rozoberá a čistí. V minulosti som pracoval s inými mlynmi a tento je zďaleka najlepší."
Jason Roys
Covance
"Pred akvizíciou SM 300 sme používali VitaMix na premenu štruktúrovaných komponentov na prášok. Samozrejme, že to trvalo veky pre väčšie dávky materiálu. Teraz sme s mlynom schopní ušetriť čas a energiu. Je to nevyhnutný nákup pre každý podnik, ktorý potrebuje akýmkoľvek spôsobom rezať, práškovať, mlieť, vypitvať alebo inak redukovať veľké častice."
Major Hillmann
Epiceutical Labs
Pridaná časť zotrvačníka predstavuje veľmi vysoký krútiaci moment, ktorý umožňuje SM 300 pomlieť mnoho materiálov na analytickú jemnosť iba v jednom pracovnom cykle (technológie RES, viď obrázok vpravo). Extra špičkový výkon vďaka ťažšiemu zotrvačníka sa používa na prekonanie potenciálnych blokád, a to aj pri mletí obzvlášť tuhých materiálov. Technológia RES navyše umožňuje rýchle podávanie vzorky.

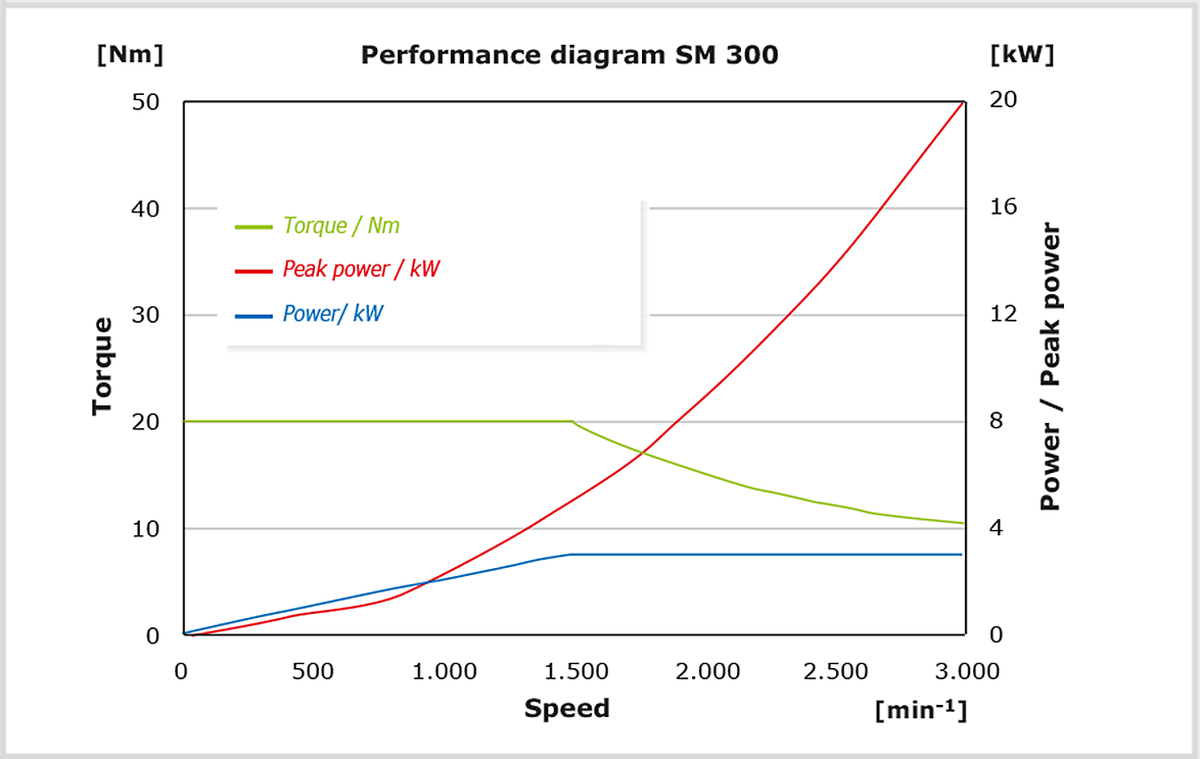

Schéma ukazuje krútiaci moment (zelený) a výkon (modrý) pohonu, ako aj dočasne dosiahnuteľný špičkový výkon (červený) voči otáčkam. Špičkový výkon sa zvyšuje v celom rozsahu otáčok. To znamená, že čím vyššia je rýchlosť, tým viac energie je dočasne k dispozícii pre strižné momenty.
This video shows the amazing versatility of the SM 300 cutting mill, with a wide range of accessories including different hoppers, collection vessels and rotors to facilitate the feeding and collection of sample materials of different shapes, sizes and quantities. The variable speed allows the perfect cutting parameters to be selected, and the powerful 3 kW motor with RES technology gives the mill maximum pulling power.
Watch the video to see how the SM 300 handles these 8 applications with flying colours:
Ideálne pre materiály citlivé na svetlo a teplo

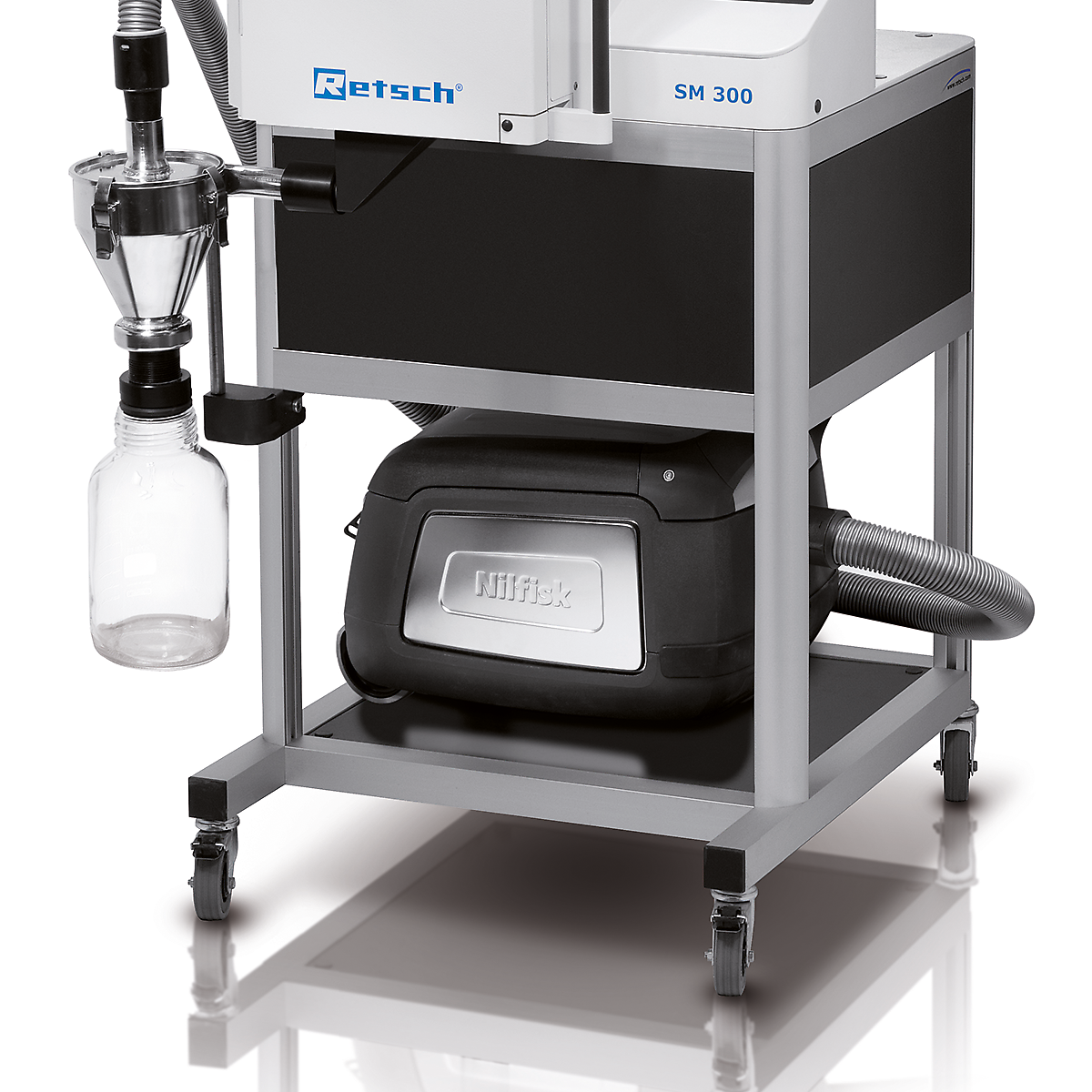

Namiesto gravitačného výstupu je možné k SM 300 pripojiť voliteľný cyklónový odlučovač. Použitie cyklónu je výhodné napríklad pri vzorkách citlivých na svetlo a teplo.

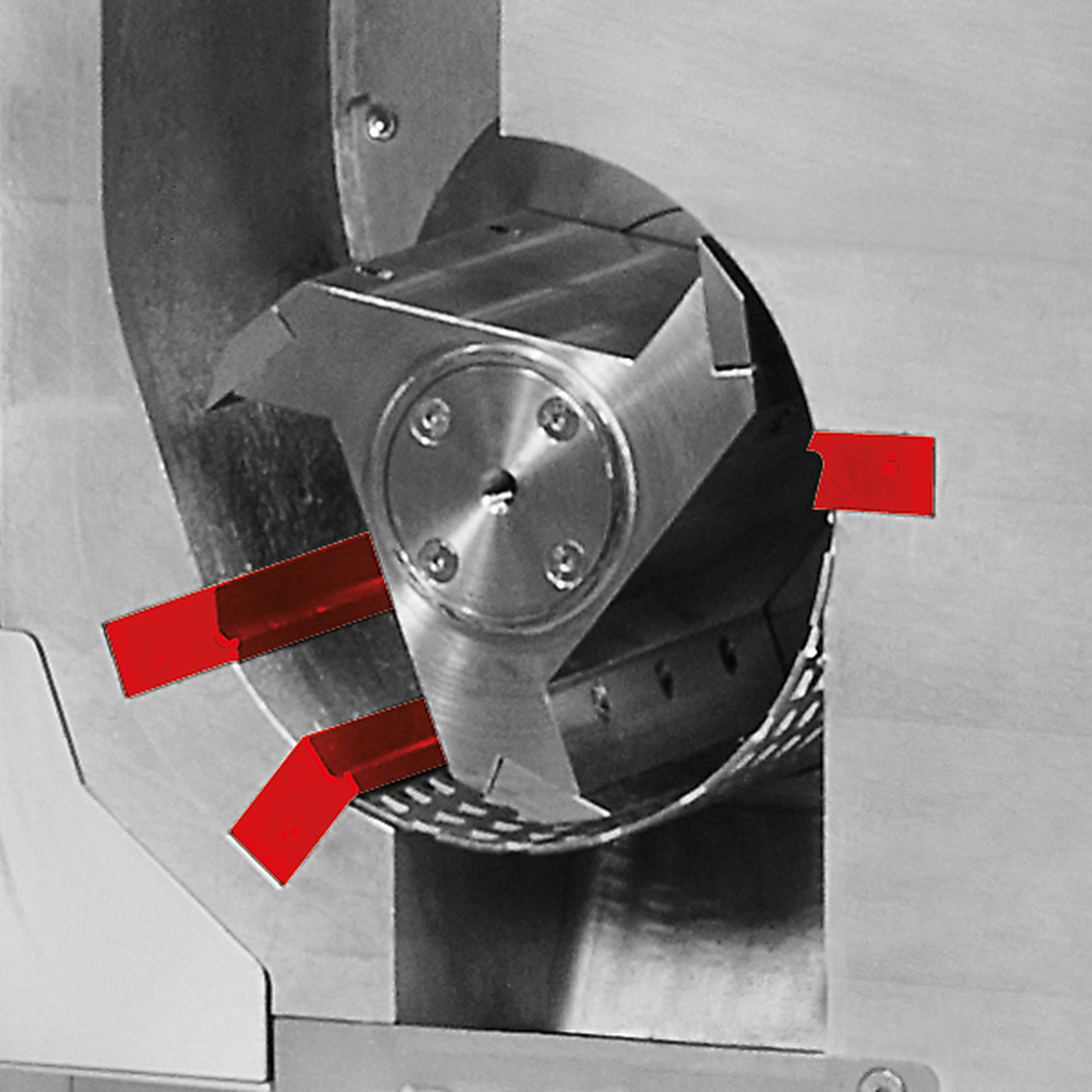

SM 300 je vybavený dvojčinnými strižnými lištami, ktoré podstatne zvyšujú počet a účinnosť strižných momentov. Napríklad rotor s paralelnými sekciami generuje 18 strižných momentov na otáčku.
Obsluha SM 300 je mimoriadne jednoduchá a bezpečná. Nasadzovacie rotor a spodné sitá možno ľahko odstrániť bez použitia nástrojov. Bezpečnostný spínač zabraňuje spusteniu mlynu pri otvorených dvierkach. Elektronická bezpečnostná kontrola zaisťuje, že dvierka nemožno otvoriť, keď je motor v chode.
Násypku možno odklopiť a tým získame plný prístup k mlecej komore, ktorá v kombinácii s hladkými povrchmi výrazne uľahčuje čistenie mlynu. Rovnako tak konštrukcia spodných sít, ktoré minimalizujú zachytenie kusov vzoriek na minimum.

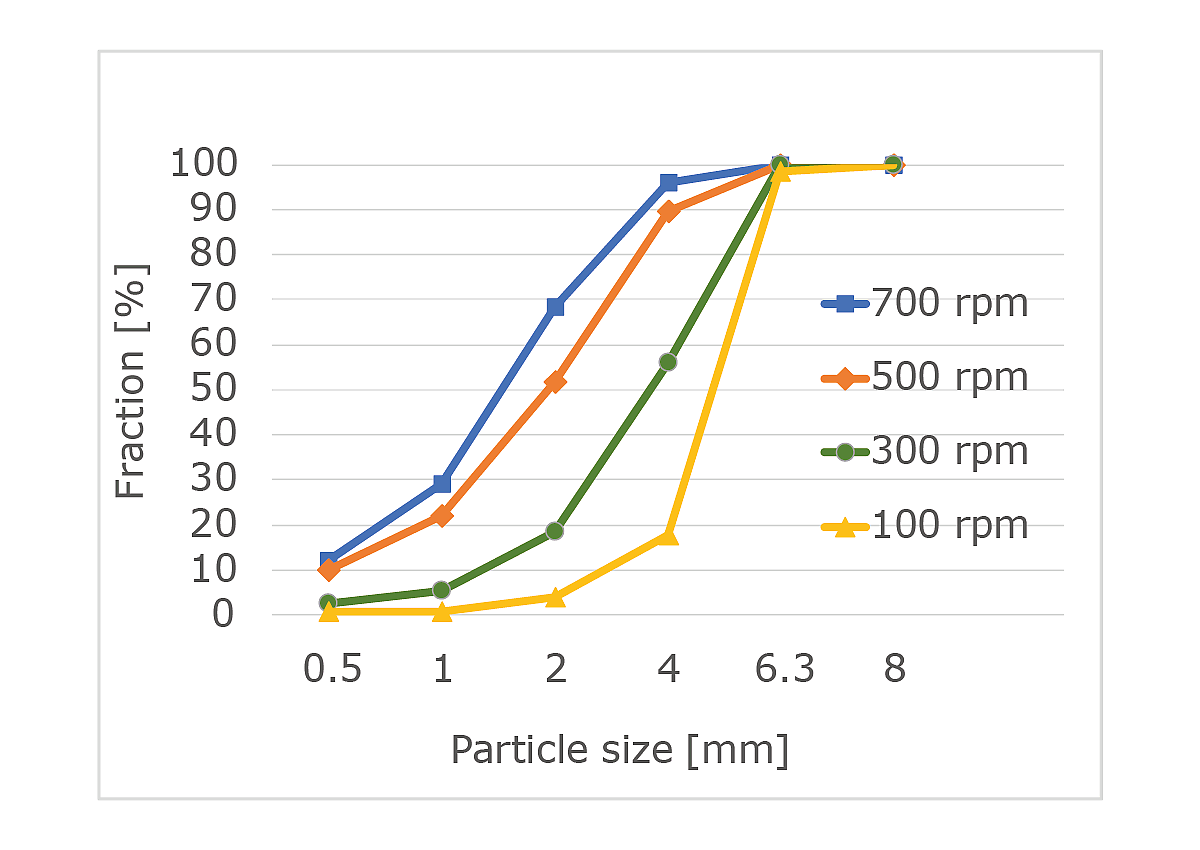

Zníženie rýchlosti vedie k zníženiu jemného podielu vzorky a k väčšiemu množstvu častíc v požadovanom rozsahu veľkostí. Najmä pre tento typ aplikácie bola najnižšia rýchlosť SM 300 znížená na 100 min-1.

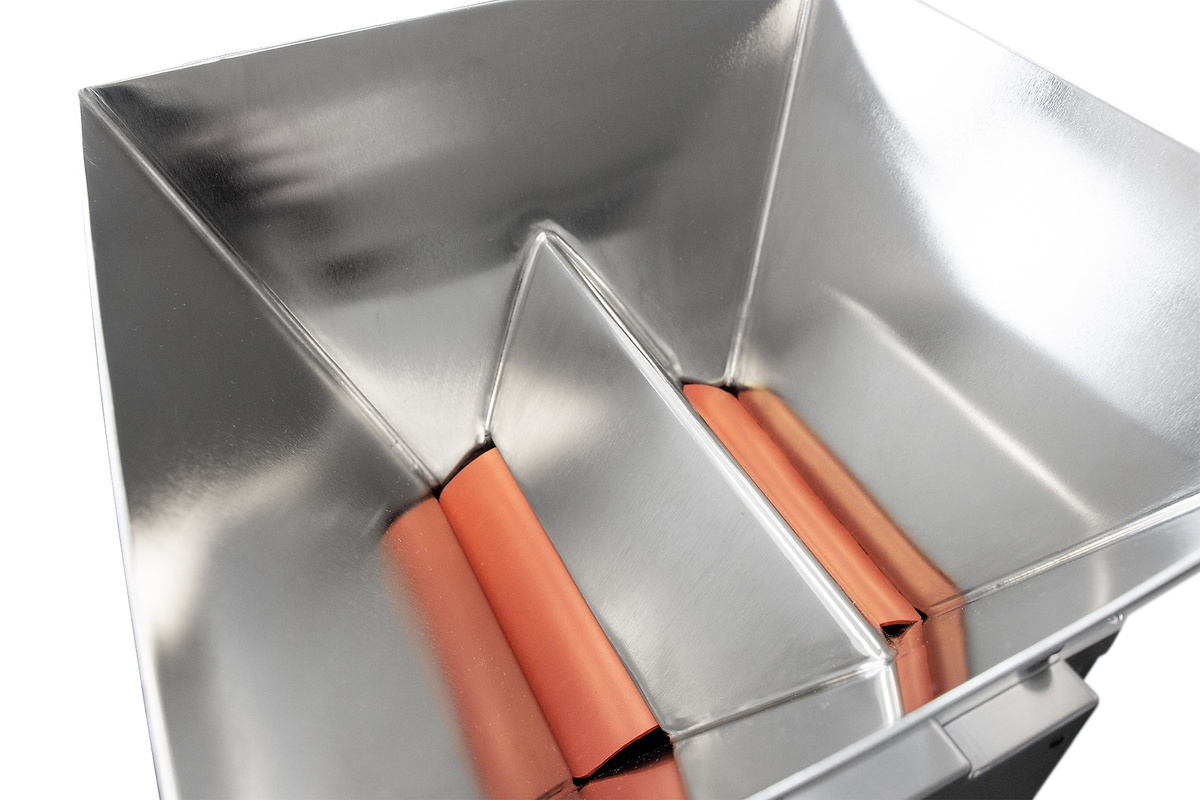

Pre aplikácie ako malá výroba potravín alebo kozmetiky je SM 300 k dispozícii vo verzii z nerezovej ocele 316L foodGrade, ktorá spĺňa smernice potravinárskeho a farmaceutického priemyslu. Je vybavený násypkou pre dlhé materiály pre ľahké podávanie materiálov, ako sú napríklad časti rastlín konope. Všetky časti, ktoré sú v kontakte so vzorkou, sú v tejto konfigurácii vyrobené z 316L. Nože rotora a strižné lišty sú voliteľne vyrobené z nerezovej ocele certifikované FDA, ktorá je menej náchylná k opotrebovaniu pri konštantnom namáhaní než 316 l.

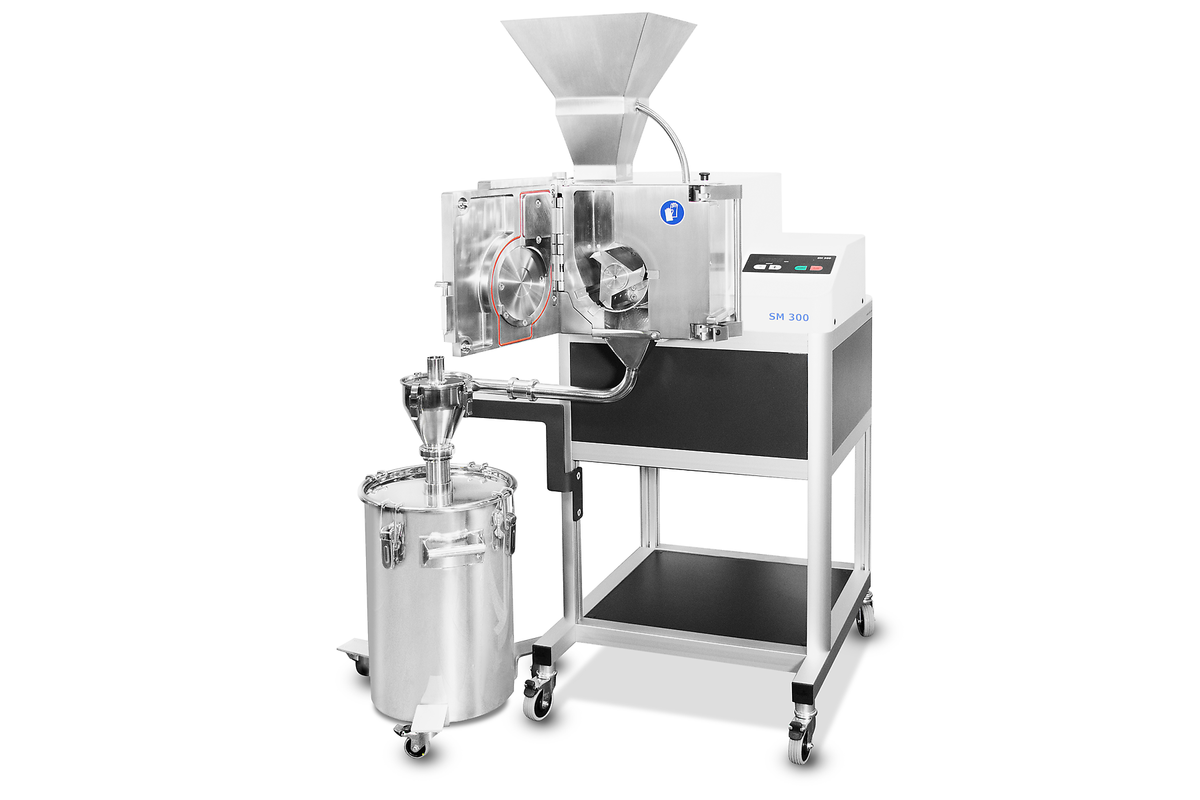

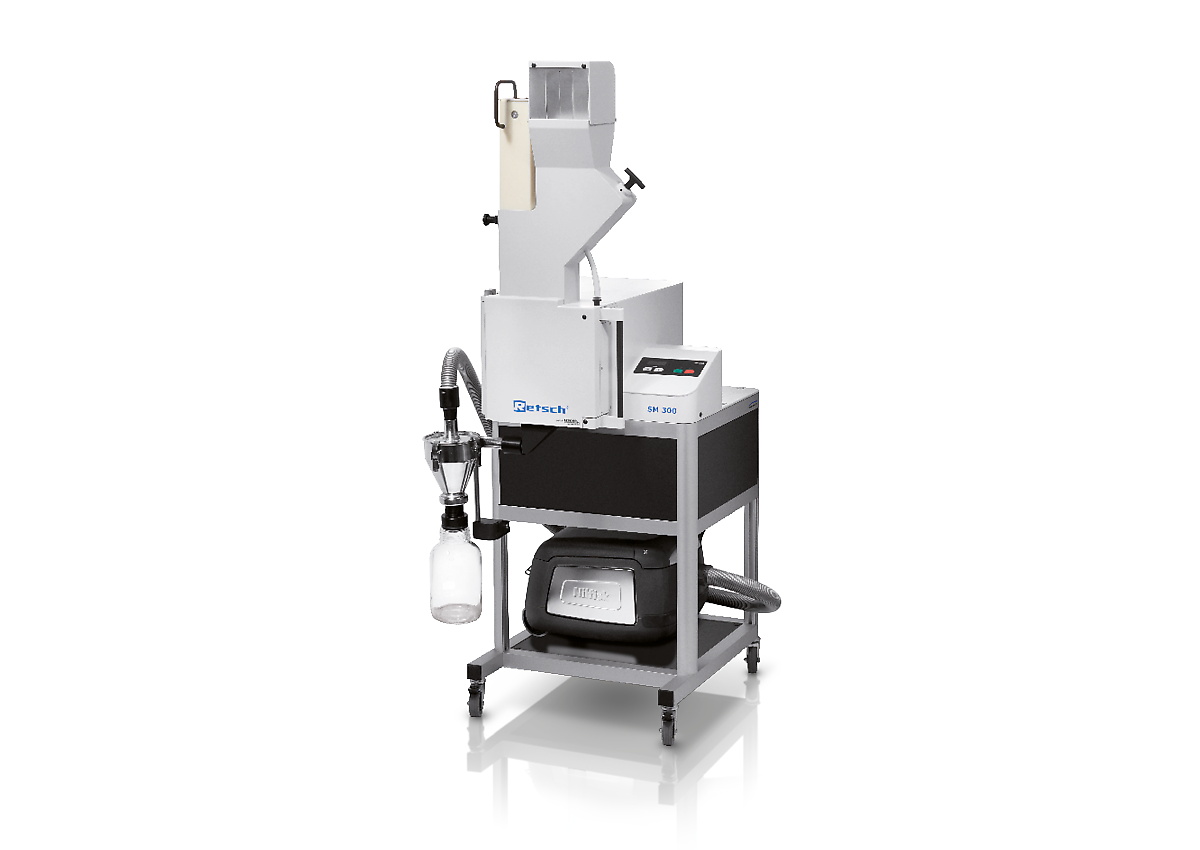

Jednotka môže byť vybavená voliteľným cyklónom a veľkou nádobou s objemom 30 l (nerezová oceľ 316L) pre zber veľkého množstva vzoriek. Hladké povrchy vedú k takmer 100% regenerácii vzorky a ľahkému čisteniu.

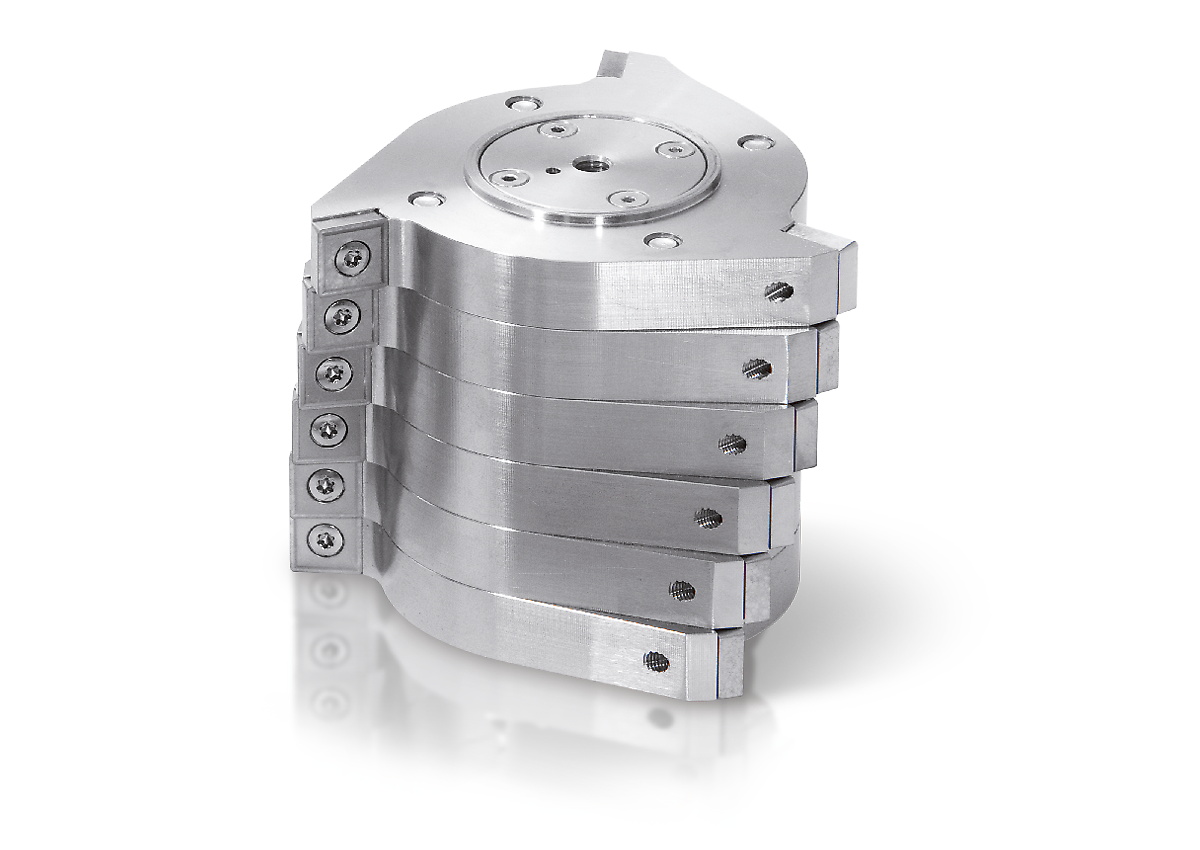

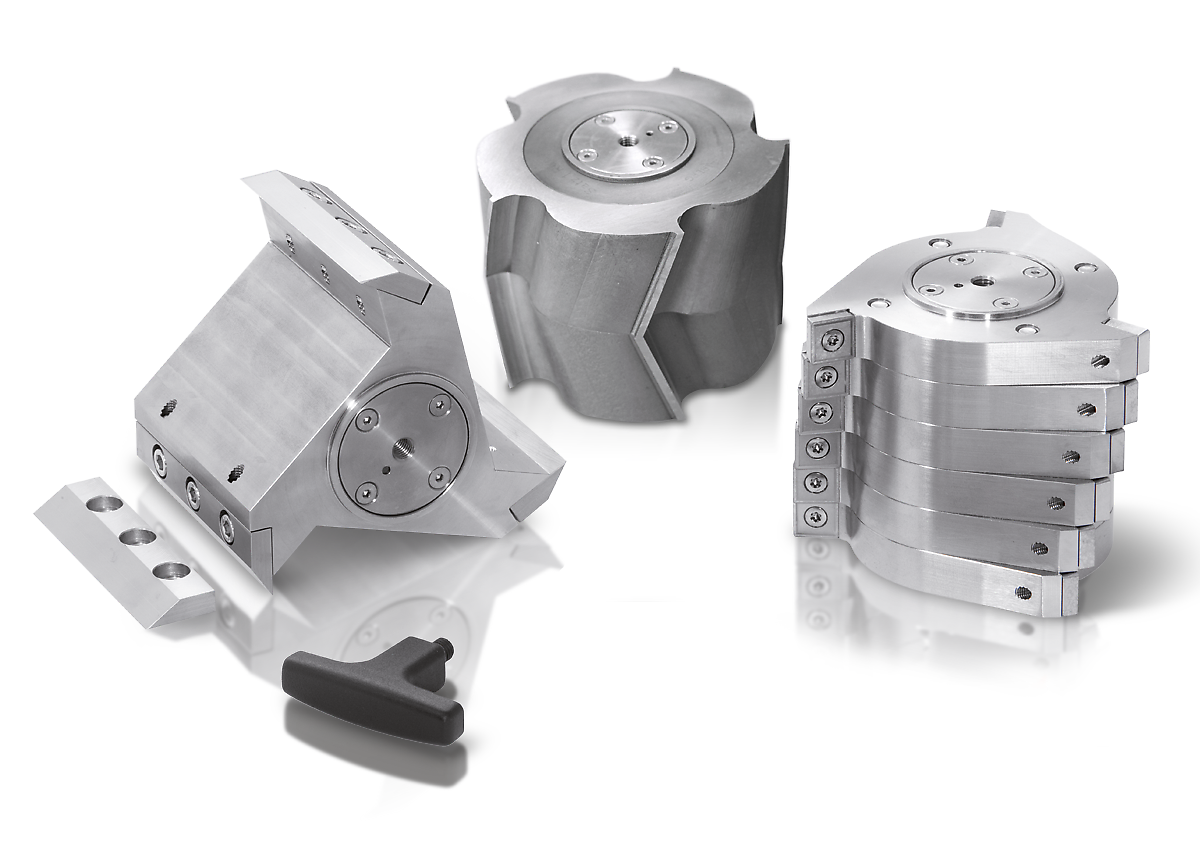

Na optimálne prispôsobenie vlastnostiam vzorky je k dispozícii rotor s paralelným rezom, 6-diskový rotor a V-rotor z nehrdzavejúcej ocele alebo ocele bez obsahu ťažkých kovov.

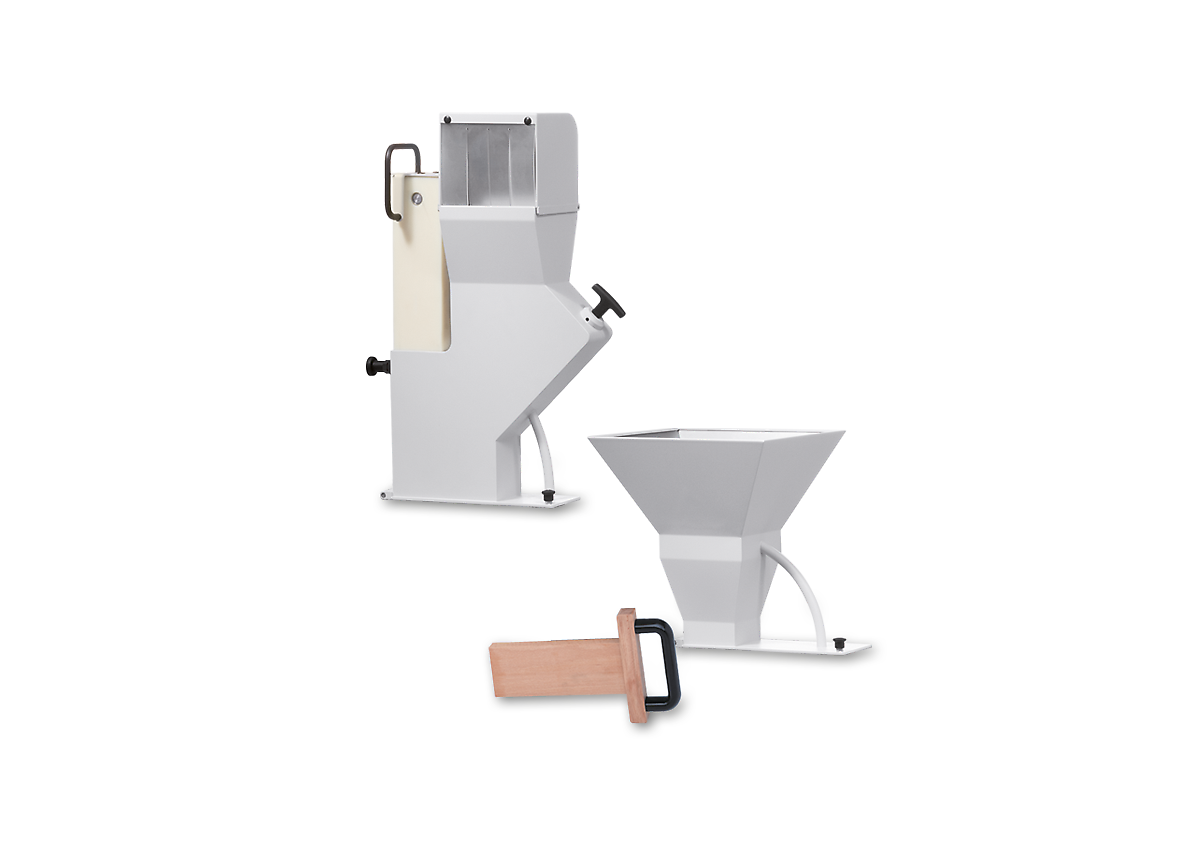

SM 300 môže byť vybavený buď univerzálnou násypkou, ktorá je vhodná pre väčšinu vzoriek, alebo násypkou pre dlhé materiály, ktorá je špeciálne navrhnutá pre dlhé vzorky.

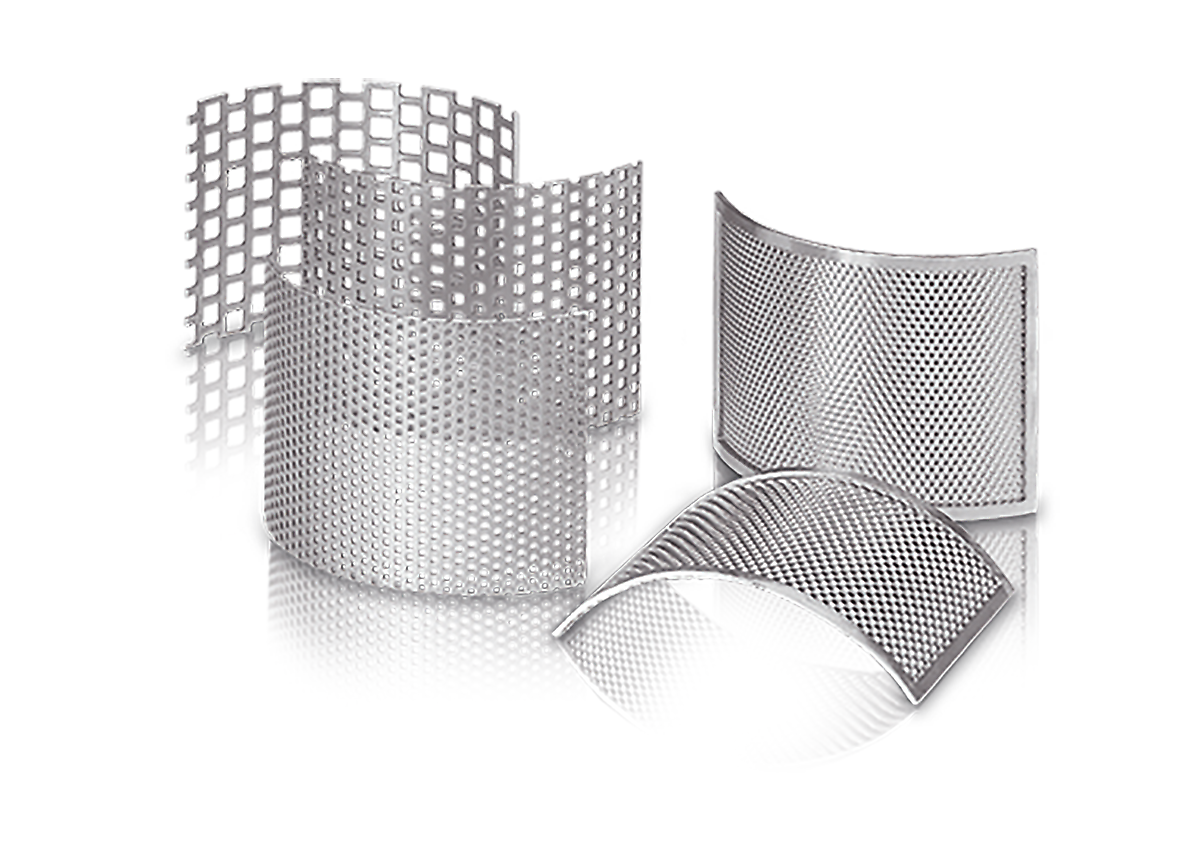

Spodné sitá s lichobežníkovými alebo štvorcovými otvormi sú vyrobené z nehrdzavejúcej ocele alebo z ocele bez obsahu ťažkých kovov.
Strižné mlyny RETSCH sú vhodné pre širokú škálu aplikácií. Medzi typické materiály patrí PET výlisky, hliníková troska, krmivo pre zvieratá, kosti, káble, lepenka, elektronické komponenty, kŕmne pelety, fólie, potraviny, koža, lignit, zmesi materiálov, farebné kovy, papier, farmaceutické výrobky, rastlinné materiály, plastové hračky, plasty, polyméry, druhotná paliva, živice, guma, korenie, slama, textil, odpad, drevo atď.
ryba
drevo
orechy
sekundárne palivá / biopalivá
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Torrefaction je termochemický proces, ktorý sa vykonáva za neprítomnosti kyslíka s cieľom čiastočne rozložiť biomasu. Z biomasy sa uvoľňuje voda a prchavé látky a vzniká tuhý, suchý materiál známy ako biomäso. V niektorých aplikáciách sa môže biouhlie použiť na nahradenie tradičných fosílnych palív, čím sa prispieva k zníženiu emisií CO2.
V tomto videu sa v rámci procesu torrefaction na výrobu paliva z bio-uhlia použil strižný mlyn RETSCH SM 300 aj rotačná rúrková pec CARBOLITE GERO TSR..
Spoločnosti Verder Scientific poskytujú riešenia na podporu vášho procesu v každom jeho kroku, od prípravy a analýzy vzoriek až po tepelné spracovanie a ďalšie.
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplikácie | zmenšovanie veľkosti rezom |
| Oblasť použitia | biológia, chémia / plasty, medicína / farmaceutiká, potraviny, poľnohospodárstvo, strojárstvo / elektronika, životné prostredie / recyklácia |
| Vstupný materiál | mäkký, stredne tvrdý, húževnatý, elastický, vláknitý |
| Princíp redukcie veľkosti zrna | strih, rez |
| Vstupná veľkosť materiálu * | < 60 x 80 mm |
| Konečná jemnosť | 0.25 - 20 mm |
| Rýchlosť pri 50 Hz (60 Hz) | 100 - 3000 min-1 |
| Obvodová rýchlosť rotora | 4.7 - 20.3 m/s |
| Priemer rotora | 129.5 mm |
| Druhy rotorov | paralelný rotor / 6-diskový rotor / V-rotor |
| Typy násypiek | univerzálne, dlhodobo na sklade |
| Materiál mlecích nástrojov | nerezová oceľ, oceľ pre mletie bez kontaminácie ťažkými kovmi, karbid volfrám |
| Rozmery sít | lichobežníkové otvory 0.25 / 0.50 / 0.75 / 1.00 / 1.50 mm / / štvorcové otvory 2.00 / 4.00 / 6.00 / 8.00 / 10.00 / 20.00 mm |
| Zberný systém / objemy | zberná nádoba 5 l / voliteľne: 30 l / zberná jednotka 0,25 / 0,5 l cyklónovou-sacie kombinácia (0,25 l až 30 l) |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 3 kW pri hmotnosti zotrvačníka ~ 28.5 kg |
| Elektrické napájanie | rôzne napätie |
| Pripojenie k elektrickej sieti | 1-fázové |
| Brzda motora | áno |
| Kód ochrany | IP 20 |
| Š x V x H zatvorený | 576 (1080 otvorený) x 1677 x 750 mm (s podstavcom a univerzálnou násypkou) |
| Váha netto | ~ 160 kg |
| Normy | CE |
