Rotačné mlyny sa používajú na vysokorýchlostné zmenšovanie veľkosti mäkkých až stredne tvrdých, ako aj teplotne citlivých alebo vláknitých materiálov.

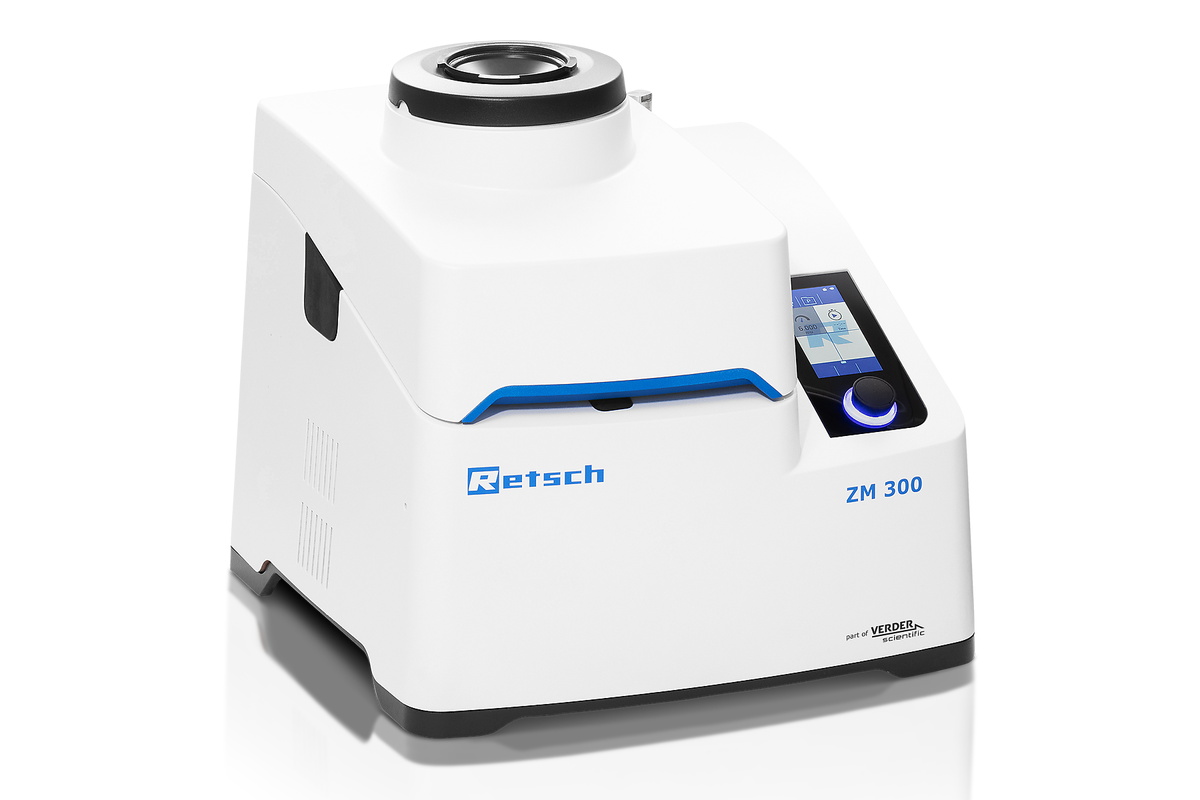

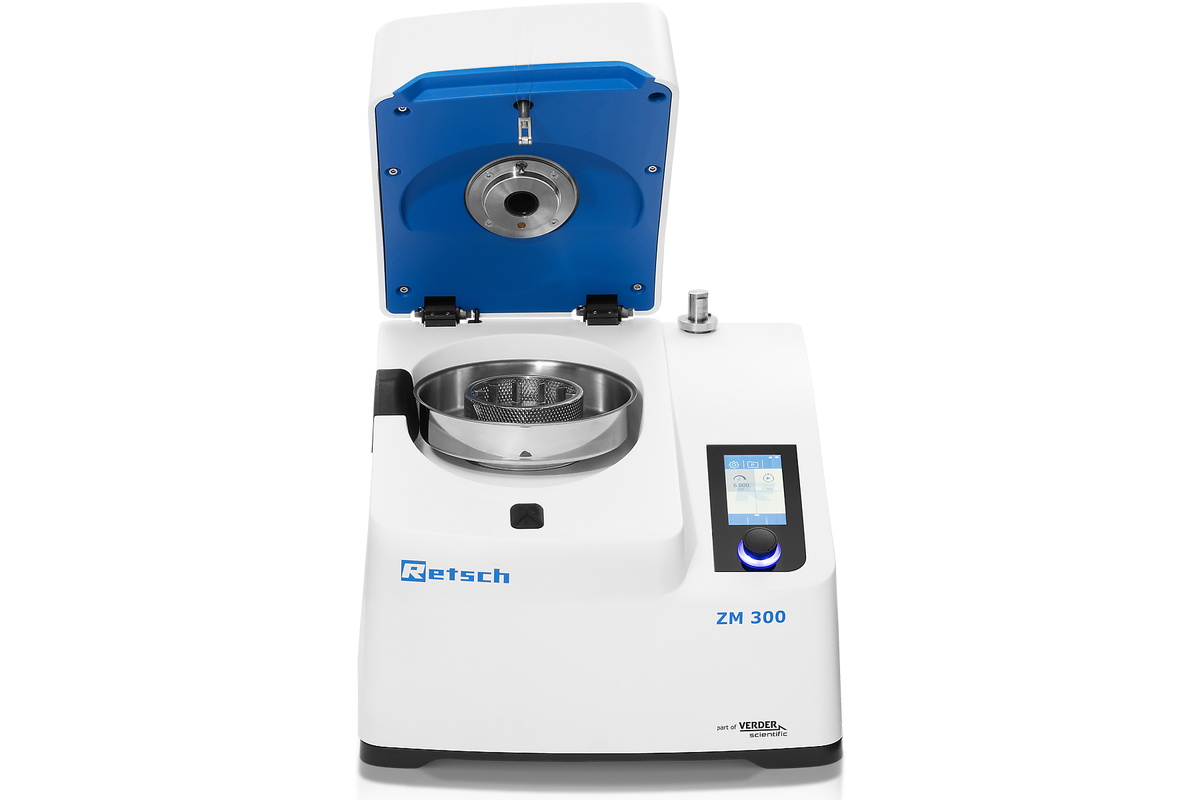

Výkonný ultraodstredivý mlyn ZM 300 poskytuje maximálny mlecí výkon v kombinácii s jednoduchým používaním. Variabilná rýchlosť od 6 000 do 23 000 otáčok za minútu umožňuje šetrnú, neutrálnu až analytickú prípravu vzorky vo veľmi krátkom čase.
Vďaka integrovanému systému monitorovania teploty je zaručená reprodukovateľnosť aj pri dlhých procesoch mletia alebo pri mletí veľkých objemov vzoriek.
Široký výber rotorov, kruhových sít a kaziet robí zo ZM 300 skutočne všestranný prístroj, ktorý spĺňa požiadavky širokej škály úloh na zmenšovanie veľkosti.
"Ovládanie zariadenia je veľmi jednoduché. Pomerne jednoduché čistenie po mletí (zabránenie krížovej kontaminácii). "
Jaap Winkelhorst
BASF
"Mletie je veľmi rýchle. Používame cyklónové pripojenie, ktoré uľahčuje mletie veľkých plôch."
Eija Fogelholm
Finnish Customs Laboratory
"Toto zariadenie je nevyhnutnou súčasťou vedeckých a aplikačných laboratórií. Jednoduché používanie, nenáročná údržba a bezpečná prevádzka. Poskytuje reprodukovateľné výsledky. "
Petros Gebreselassie
Ashland Inc.
"Ultraodstredivy mlyn Retsch je jediný mlyn, ktorý nám poskytol najlepšiu veľkosť častíc, a tým aj najlepšie analytické výsledky (napr. obsah oleja) pre rôzne typy vzoriek olejnatých semien. Viac ako 30 rokov práce v laboratóriu mi umožňuje označiť mlyny a drviče Retsch za "zlatý štandard", pokiaľ ide o prípravu vzoriek."
Douglas DeClercq
DRD
"Toto je najlepší mlynček v našej laboratóriu. Máme aj mlynčeky iných značiek, ale mlynček Retsch je na prvom mieste. Všetky časti z nehrdzavejúcej ocele sa veľmi ľahko čistia. "
Tai Ha
Nebraska Department of Agriculture Laboratory
"Tento mlynček funguje skvele. Máme ho už takmer 5 rokov a nemali sme žiadny problém. Týždenne zomelieme 300 až 500 vzoriek.
Mary Ann Barrett
Jennie-O Turkey Store
"Vysoko účinný, ľahko použiteľný a kvalitný výrobok."
Ashley Brown
ISK Biosciences Corporation
"Vysokokvalitný prístroj, rýchly čas spracovania, jednoduché používanie a čistenie! "
Alec Keyzer
Bureau Veritas
Rozsah otáčok od 6000 do 23000 ot/min umožňuje optimálne prispôsobiť proces mletia požiadavkám vzorky tým, že sa čas mletia udržiava čo najkratší a teplota sa zvyšuje čo najmenej. Príliš vysoká teplota môže mať negatívny vplyv na výsledky mletia, napríklad ak uniká vlhkosť alebo prchavé zložky.
Mlyn ZM 300 je vybavený integrovaným snímačom teploty, ktorý meria teplotu veka kazety v blízkosti kruhového sita. Meraná teplota sa priebežne zobrazuje na displeji mlyna, čo umožňuje používateľovi optimalizovať proces mletia a zlepšiť reprodukovateľnosť.
Maximálne otáčky klasických odstredivých mlynov, ako je napríklad široko používaný ZM 200, sú zvyčajne obmedzené na 18 000 otáčok za minútu (obvodová rýchlosť rotora 98 m/s). ZM 300 dosahuje maximálnu rýchlosť 23 000 otáčok za minútu (obvodová rýchlosť rotora 118 m/s) a produkuje častice, ktoré sú v závislosti od materiálu o 15 až 20 % jemnejšie.
Vyššie otáčky majú obzvlášť pozitívny vplyv na veľkosť mletia vzoriek polymérov, ktoré sa rozprašujú kryogénnym spôsobom, alebo vláknitých materiálov, ako je seno. V porovnaní s modelmi s maximálnou rýchlosťou 18 000 otáčok za minútu sa môže priepustnosť zvýšiť o 10 až 15 %.

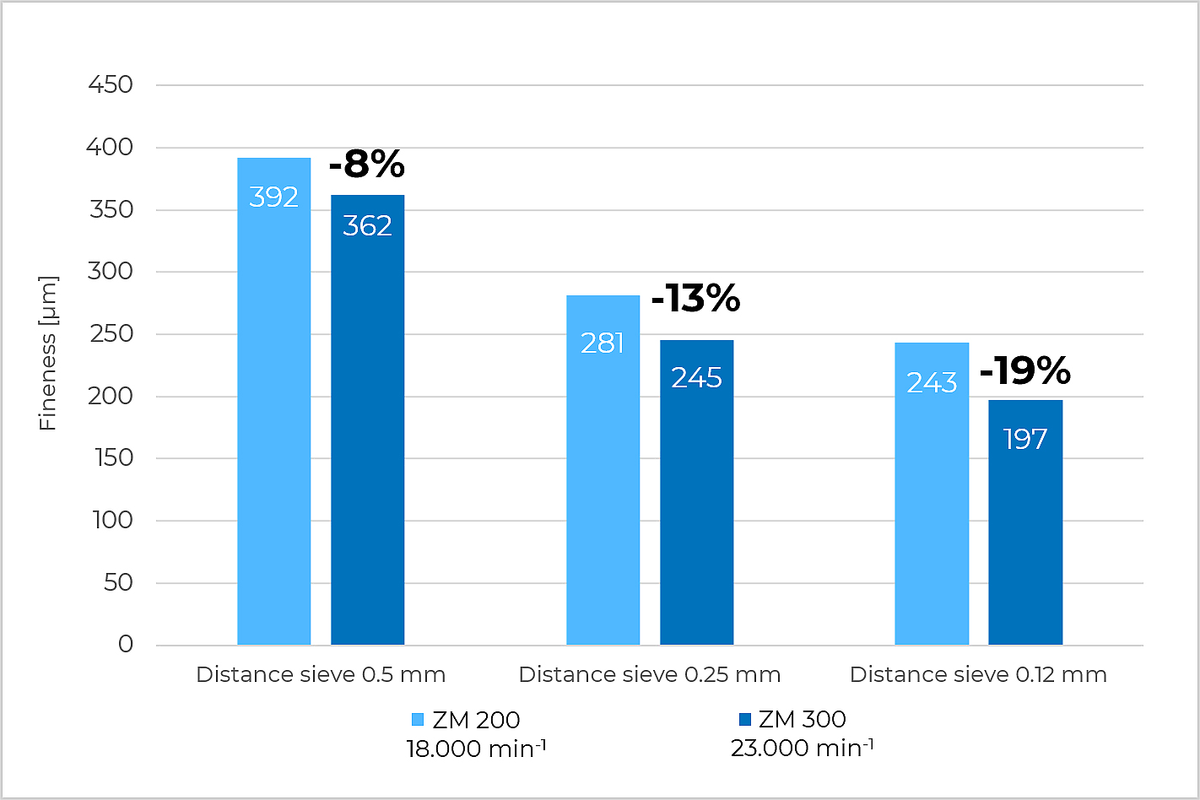

Veľkosť mletia plastových materiálov (POM alebo PP) po mletí s rôznymi sitami a rýchlosťami. Výsledkom rýchlosti 23 000 otáčok za minútu je vyššia jemnosť pre všetky sitá v porovnaní s mletím pri 18 000 otáčkach za minútu. Napríklad pri mletí POM sitom so vzdialenosťou 0,12 mm pri 23 000 otáčkach za minútu možno dosiahnuť 19 % zníženie jemnosti.

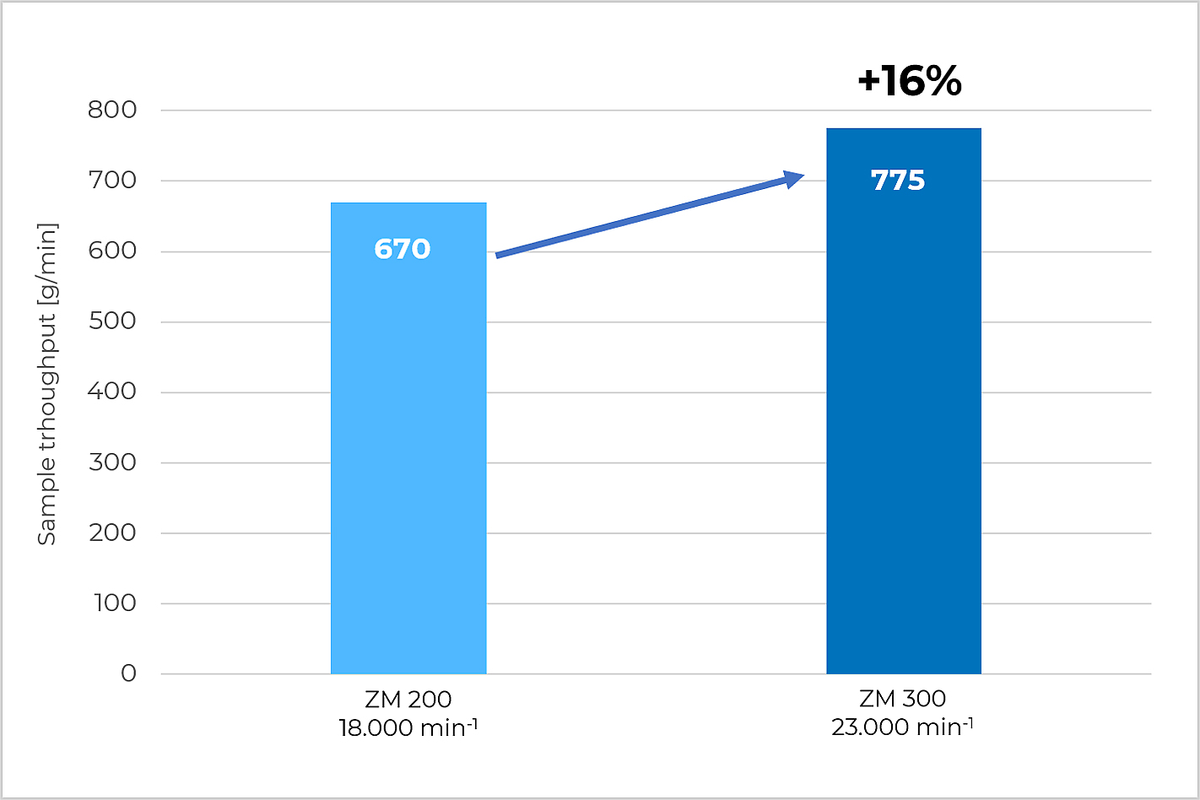

Maximálna priepustnosť vzorky, napr. pri drvení krmiva pre kurčatá s kruhovým sitom s priemerom 0,5 mm, sa môže zvýšiť o 16 %, ak sa drví pri maximálnych otáčkach 23 000 ot/min namiesto 18 000 ot/min.
Obsah jemných častíc v rozprašovanej vzorke možno regulovať znížením otáčok. Ak sa napríklad zrná vzorky krmiva pre zvieratá majú rozomlieť nahrubo, aby sa zabránilo tvorbe prachu, zníženie otáčok na 6 000 - 10 000 ot/min zabezpečí požadovaný výsledok.
Vďaka variabilným otáčkam možno ZM 300 flexibilne prispôsobiť všetkým požiadavkám v potravinárskom a krmivárskom priemysle, chemickom priemysle a v poľnohospodárstve.
Kryogénne mletie alebo mletie za studena je ideálnym riešením na mletie vzoriek, ktoré nie je možné zomlieť na požadovanú jemnosť pri izbovej teplote. Tento proces zahŕňa použitie pomôcok na mletie, ako je kvapalný dusík (-196 °C, na skrehnutie vzorky mimo mlyna) alebo suchý ľad (-78 °C, zmes vzorky a suchého ľadu), ktoré ochladením skrehnú materiál vzorky, čím sa zlepší jeho lámavosť.
Okrem toho sa ochladením vzorky lepšie zachovajú vysoko prchavé zložky. Kryogénne mletie sa na ZM 300 vykonáva ľahko a odporúča sa najmä na plasty alebo vzorky veľmi citlivé na teplotu. Video ukazuje proces frézovania predchádzajúceho modelu ZM 200, ktorý je totožný s procesom mletia modelu ZM 300.
Toto video ukazuje suché mletie plastových granúl pomocou ZM 200, čo platí aj pre ZM 300.

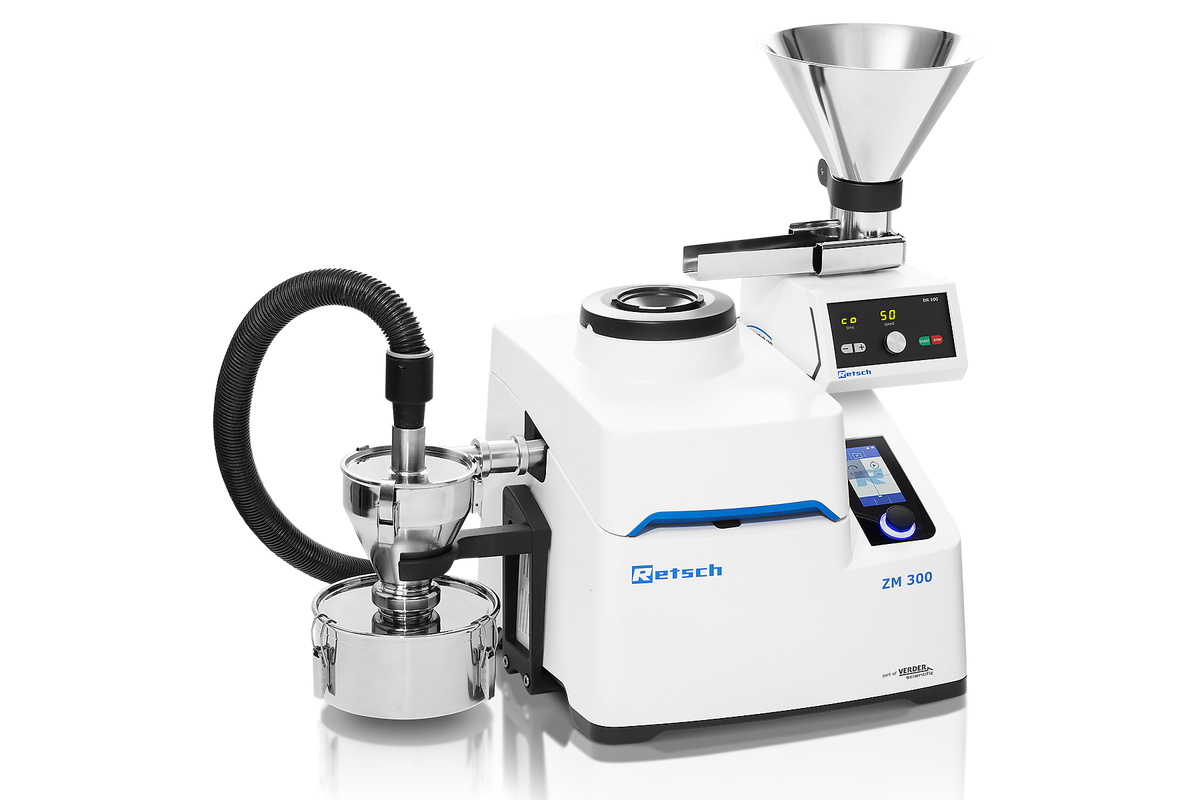

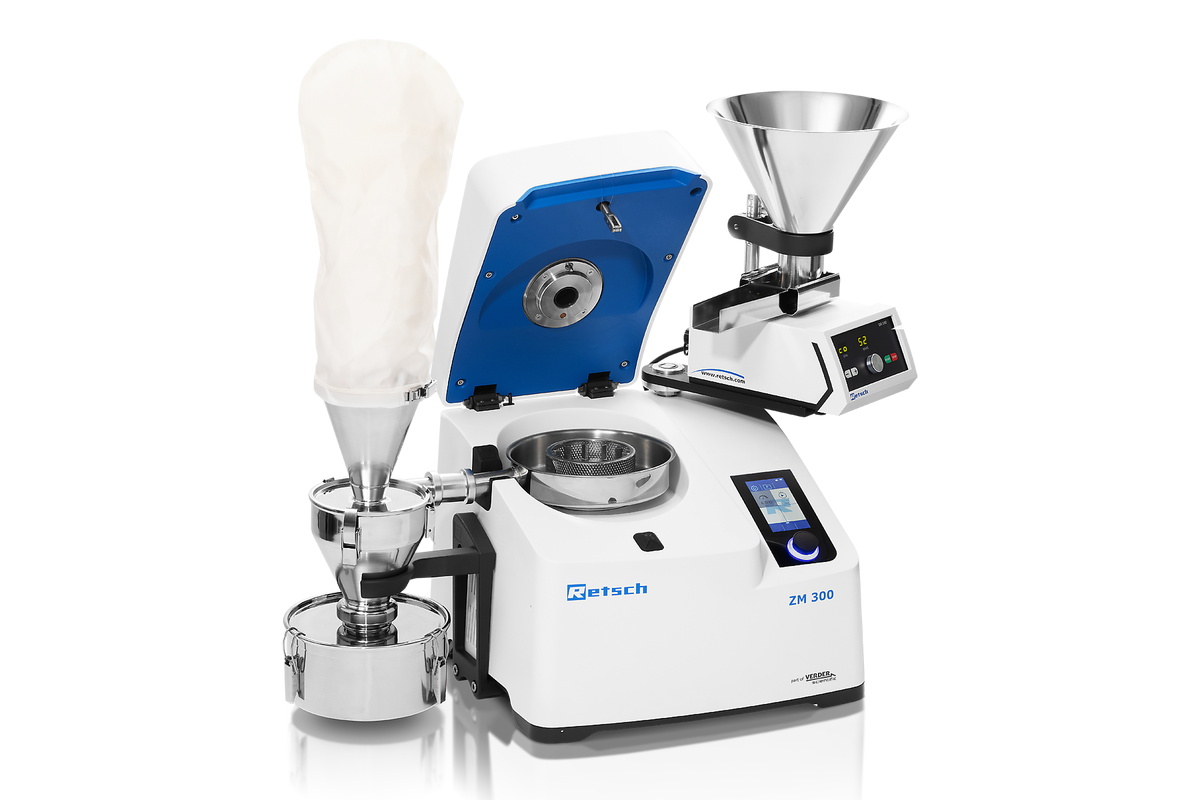

Pri prevádzke s voliteľnou cyklónovo-saciou-kombináciou je ZM 300 vhodný aj na mletie vzoriek s nízkou hustotou alebo materiálov citlivých na teplo.

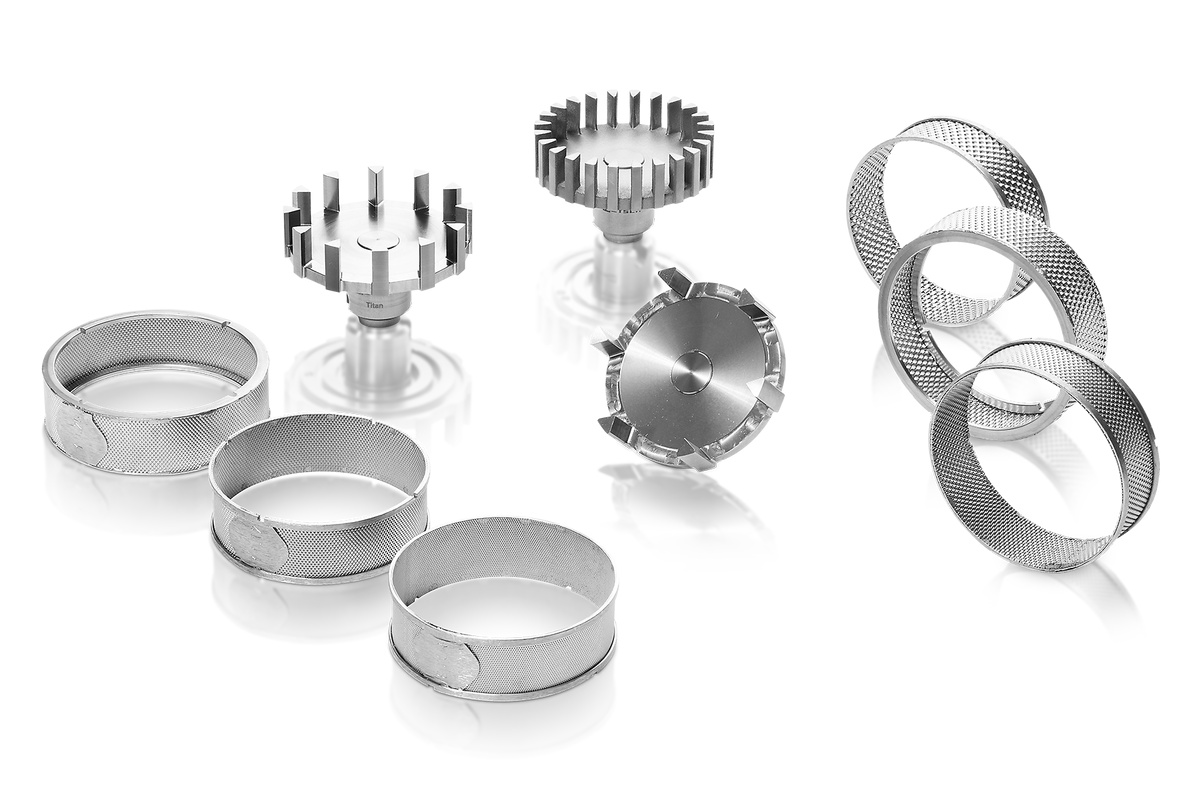

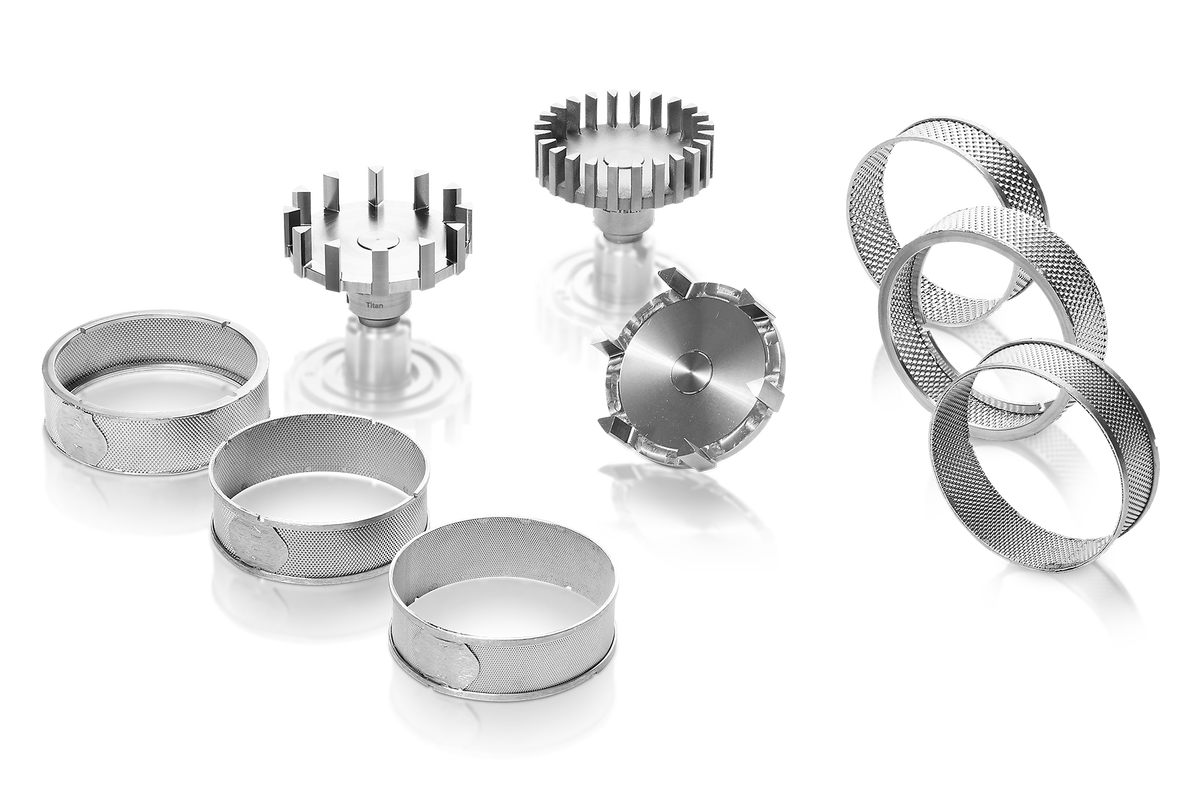

Široký výber príslušenstva umožňuje optimálne prispôsobenie všetkým požiadavkám na zmenšenie veľkosti. Požadovaná jemnosť sa určuje veľkosťou otvoru kruhového sita. Spravidla platí, že približne 80 % vzorky má po mletí približne polovičnú veľkosť otvoru zvoleného sita. K dispozícii sú sitá s veľkosťou otvoru od 0,08 do 10 mm.

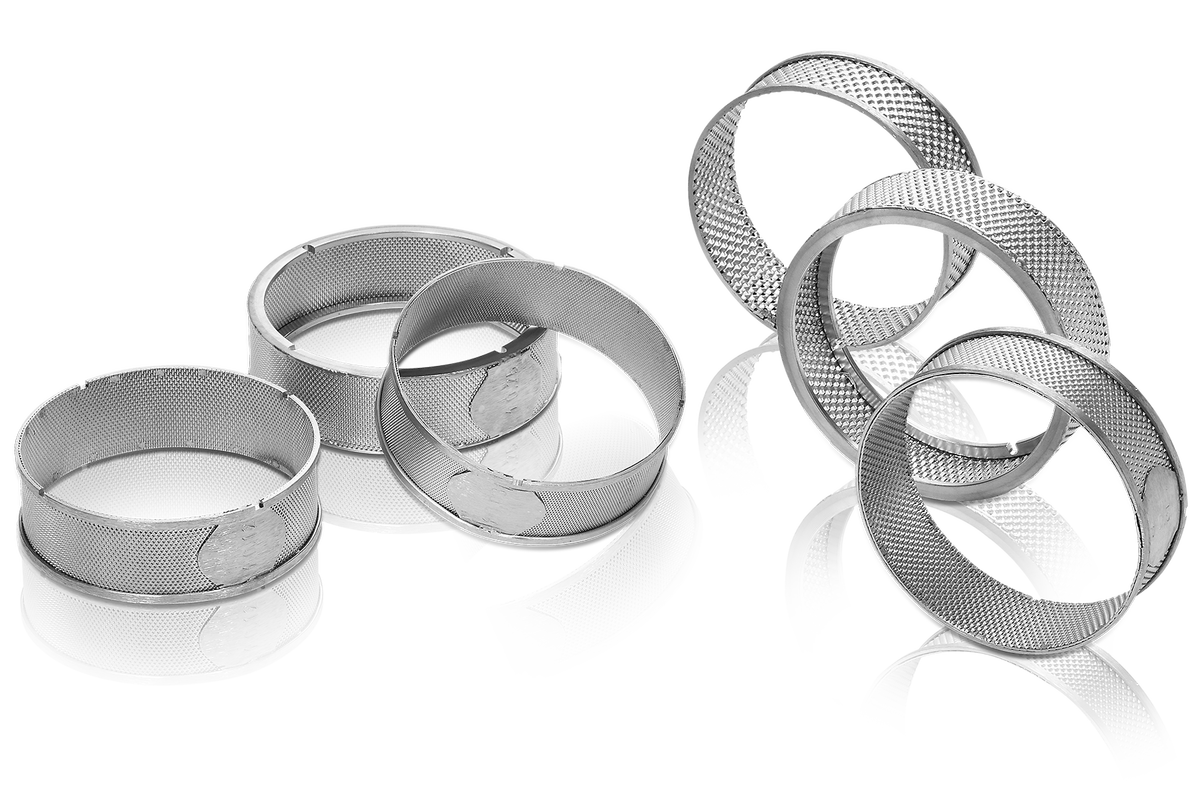

Pre ZM 300 sa používajú kruhová sitá so vystuženým okrajom, ktoré sú vybavené štyrmi drážkami na bezpečné uzamknutie. Dištančné sitá, ktoré sú tiež zaistené a upevnené štyrmi drážkami, majú medzeru medzi sieťovinou a rotorom, aby sa znížili strihové účinky, a tým aj tvorba tepla.

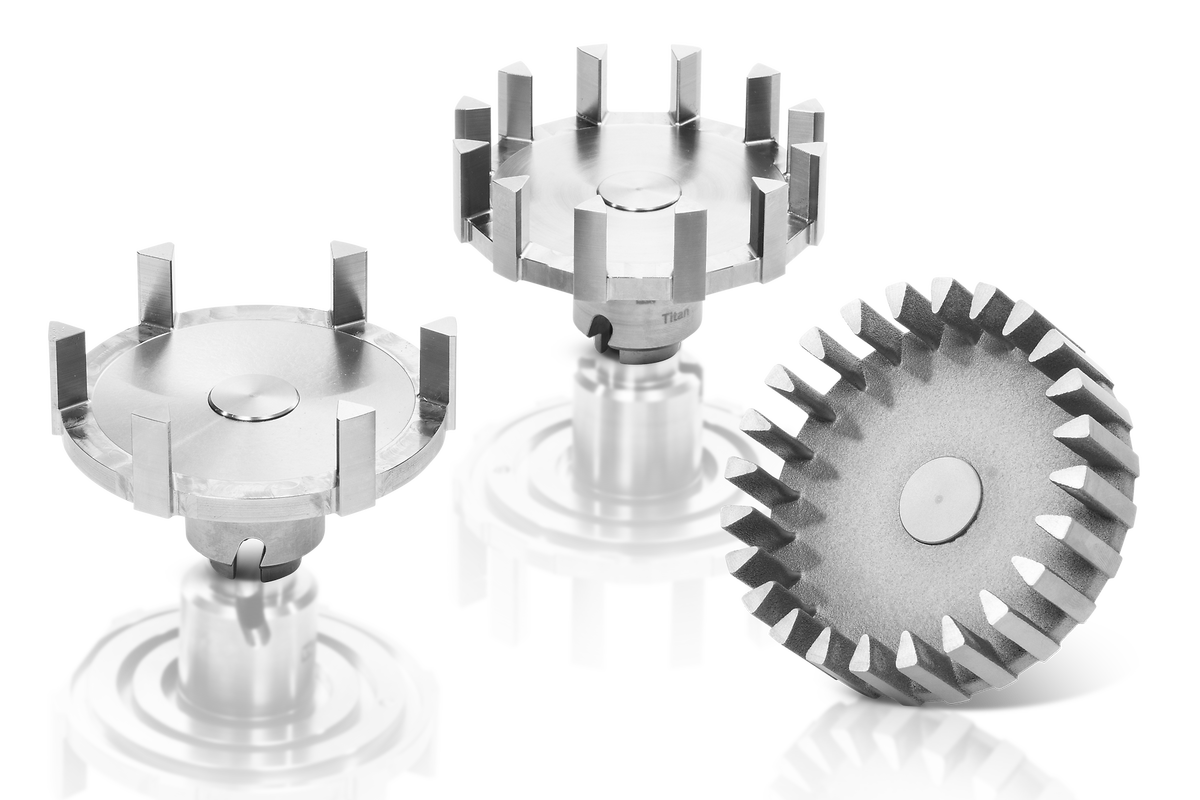

Rotory sú k dispozícii so 6, 12 alebo 24 zubami. Štandardný rotor s 12 zubami je vhodný pre takmer všetky materiály a požiadavky. Pre vláknité vzorky, ako je slama, sa zvyčajne používa rotor so 6 zubami, zatiaľ čo pre jemné vzorky je najvhodnejší rotor s 24 zubami.
Na neutrálne analytické práce alebo na mletie abrazívnych vzoriek sú k dispozícii mlecie nástroje z rôznych materiálov: titán (s titán-nióbovým povlakom), oceľ 1.4404, povlak z karbidu volfrámu.

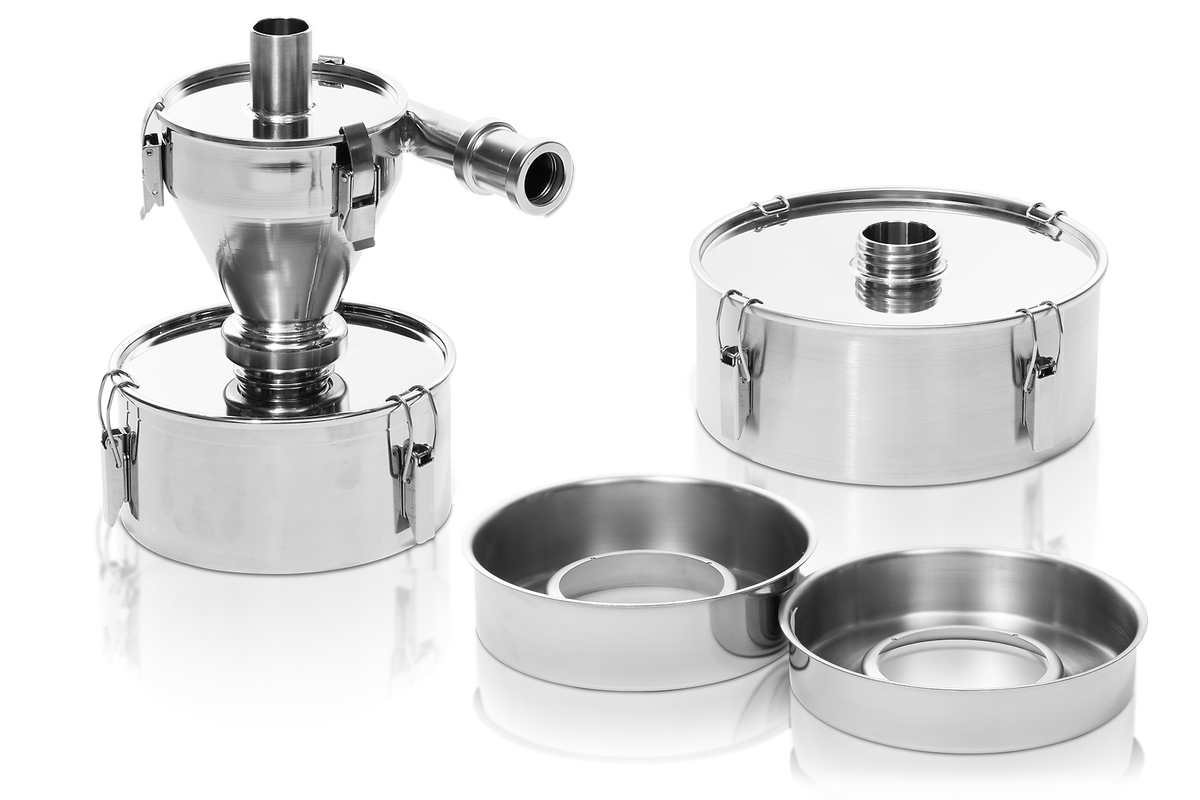

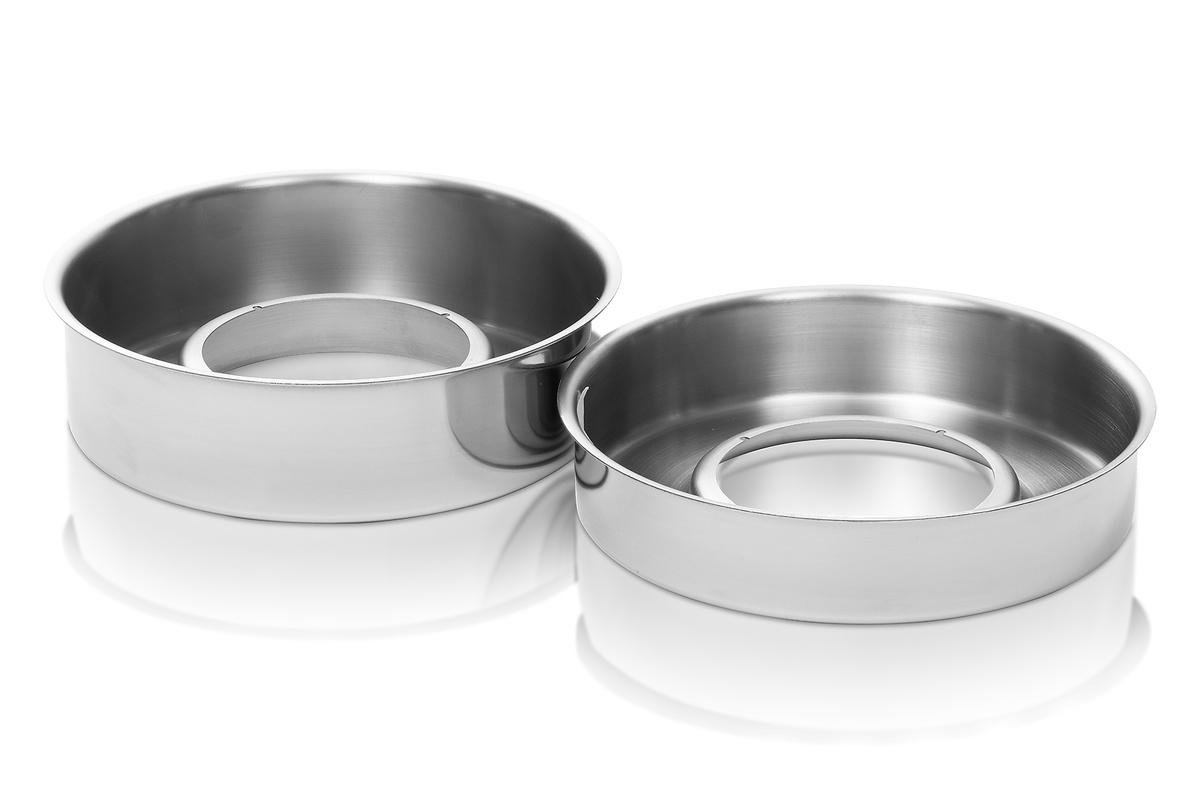

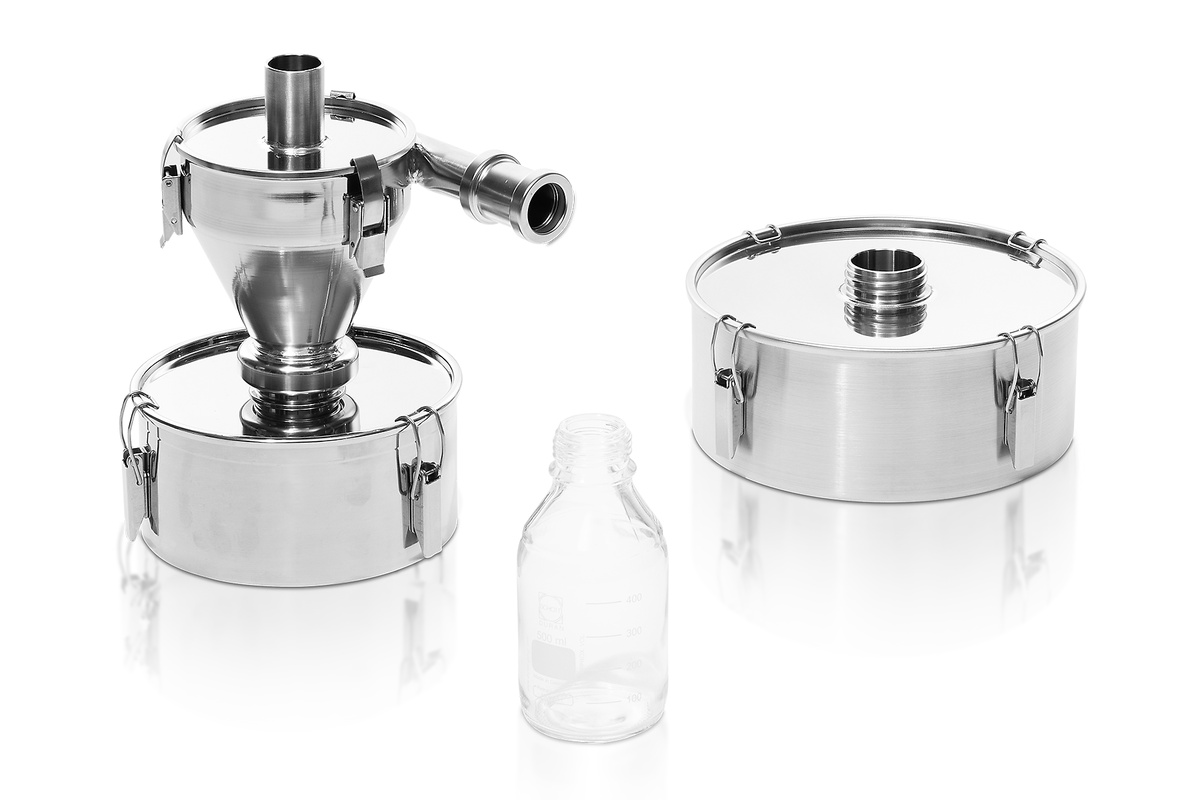

V štandardnej zbernej nádobe s menovitým objemom 900 ml možno v jednom pracovnom kroku rozomlieť až 300 ml vzorky. S veľkoobjemovou kazetou možno užitočný objem zdvojnásobiť na 600 ml. Pri použití kazety s cyklónom sú k dispozícii rôzne zberné nádoby s užitočným objemom až 4 500 ml.

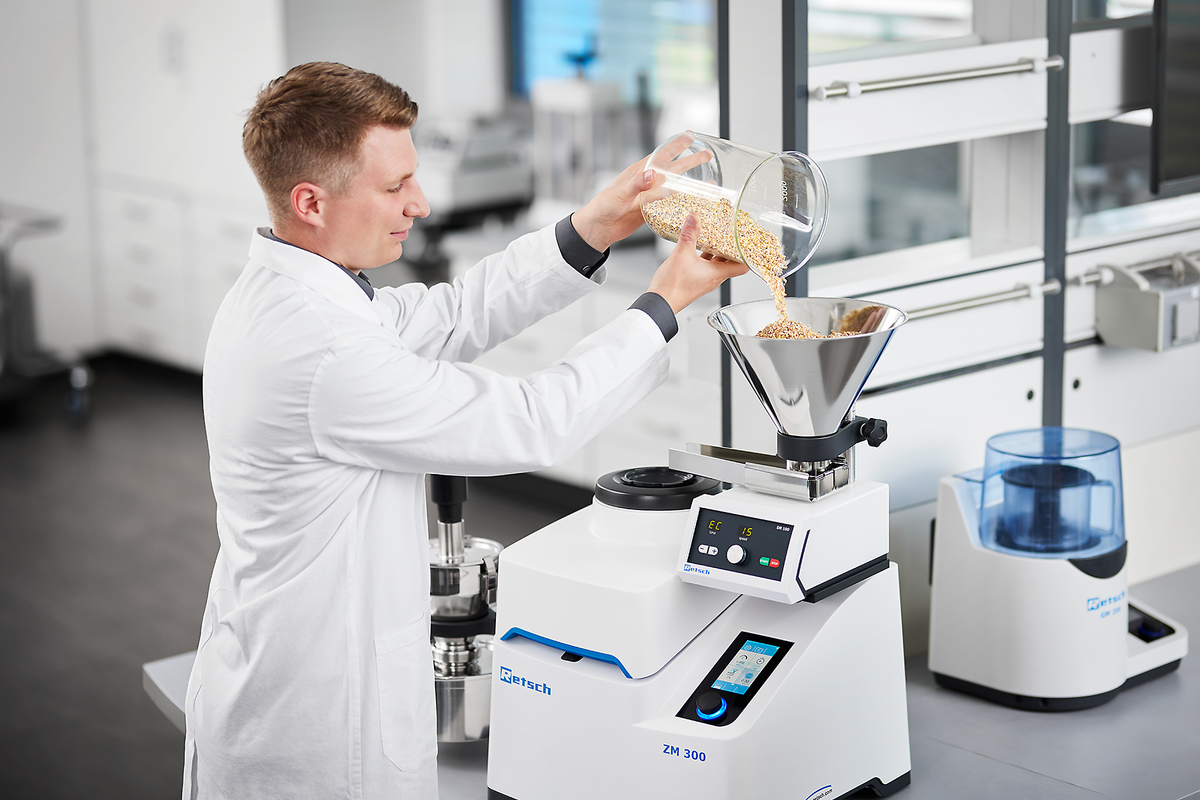

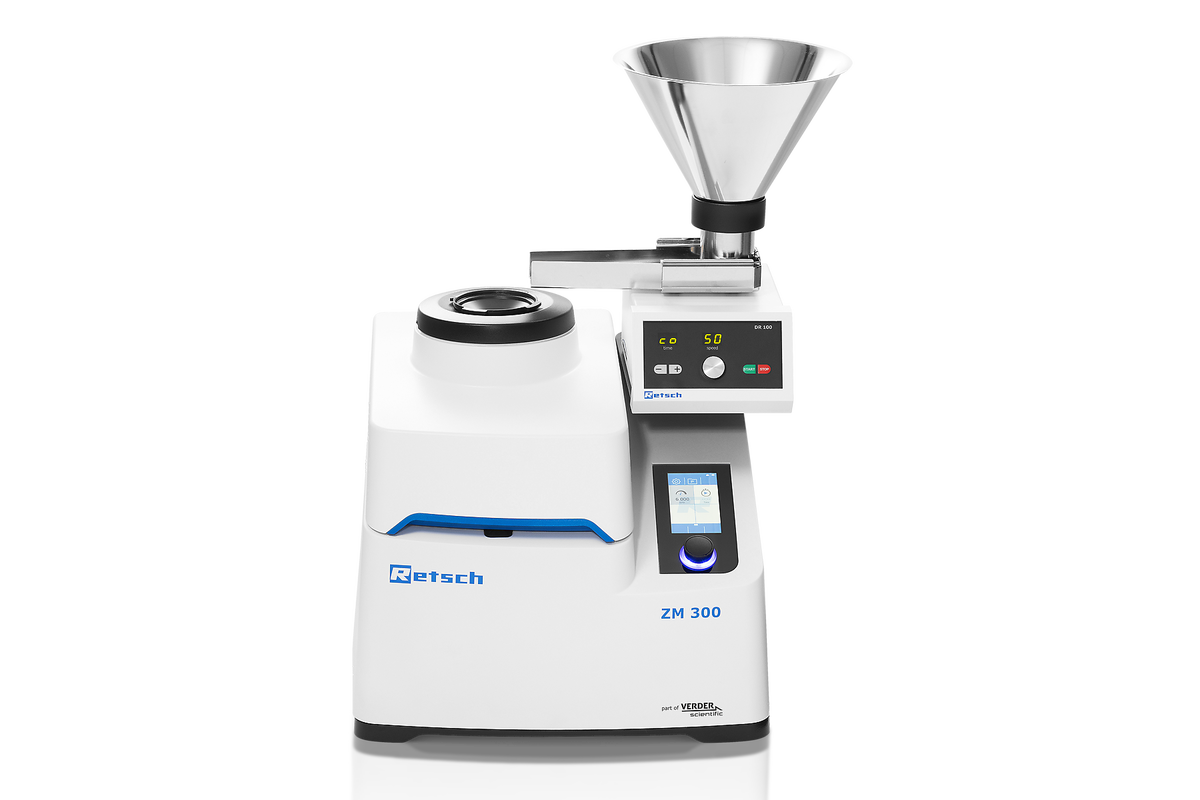

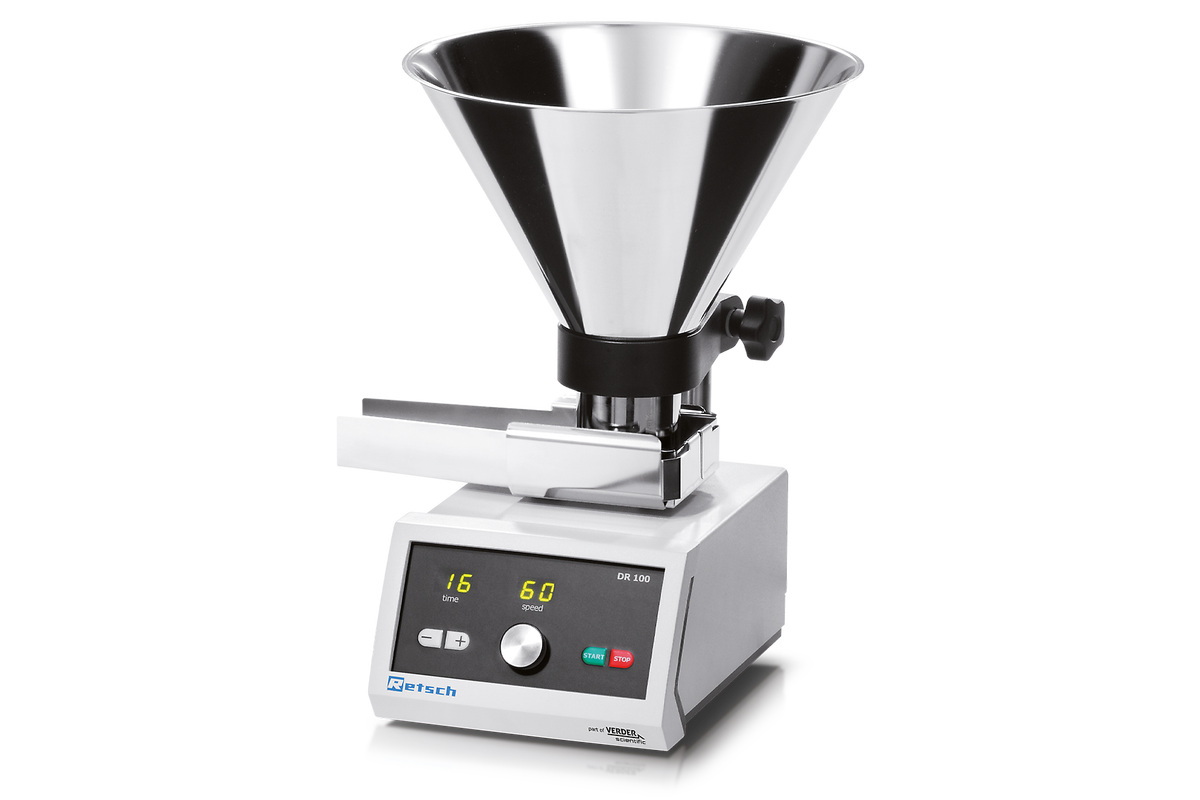

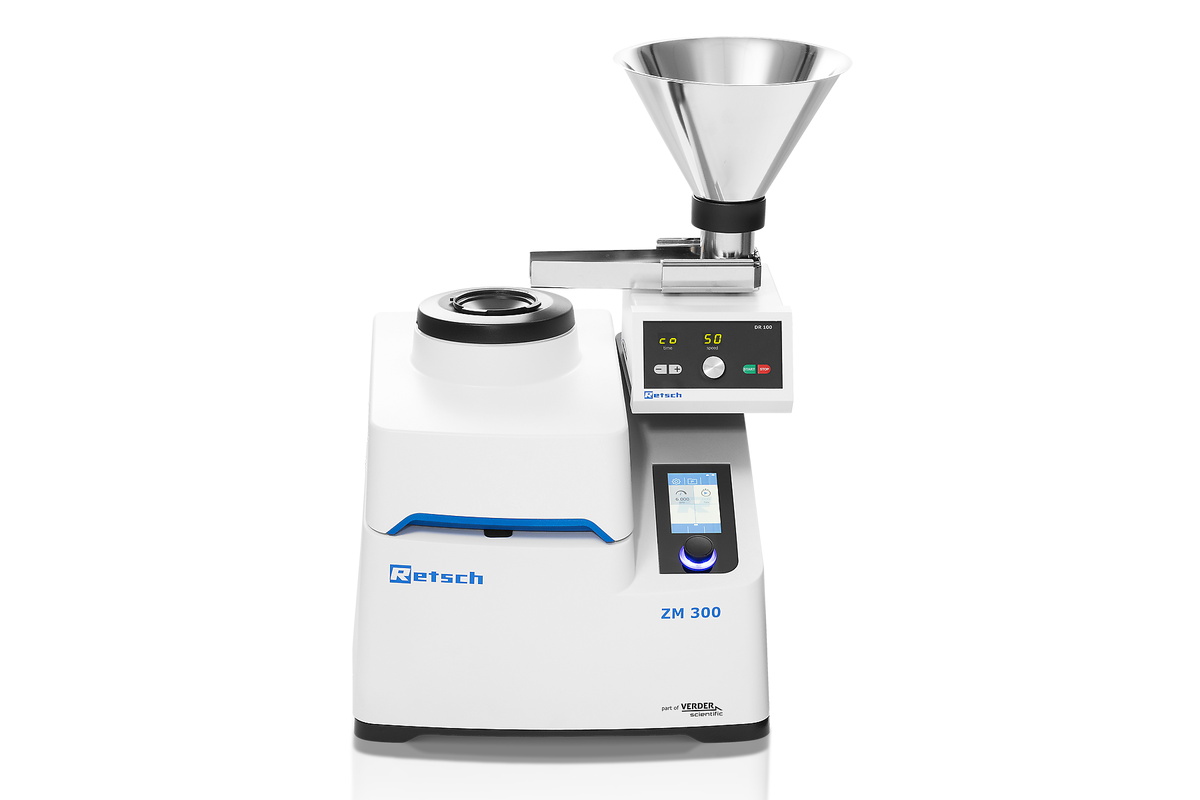

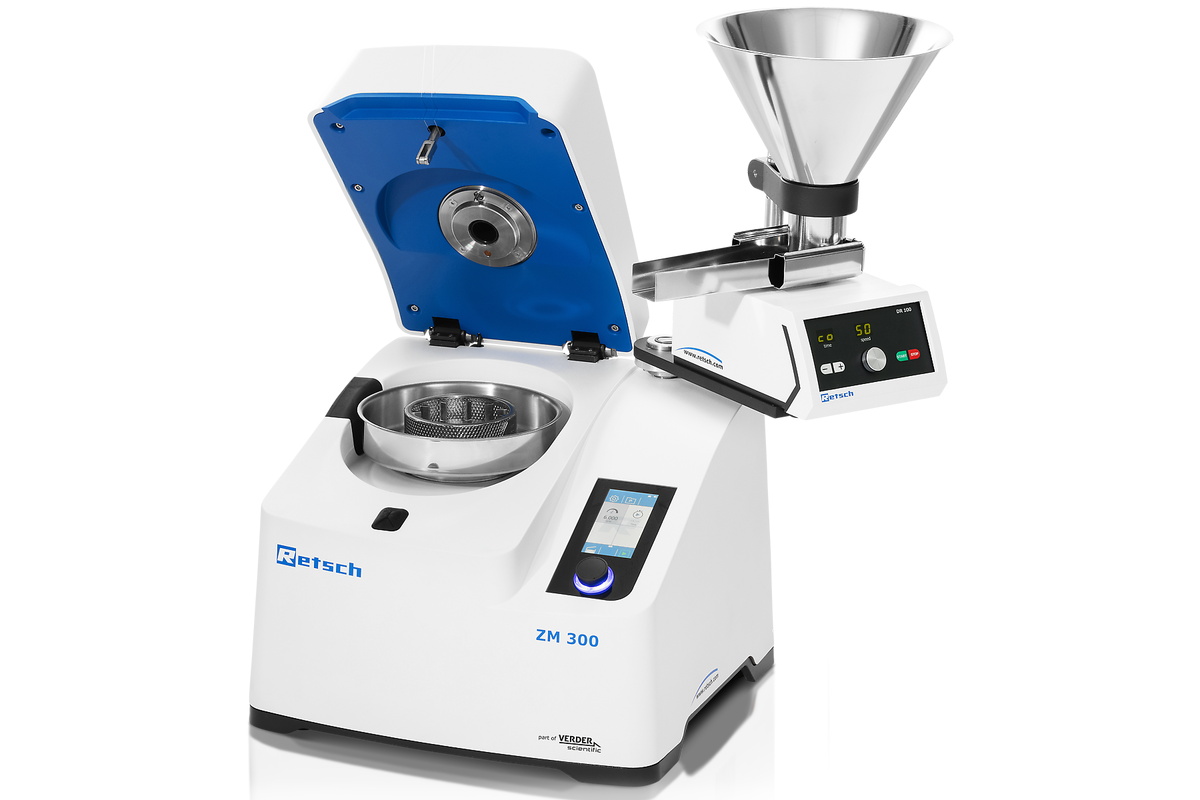

Vibračný podávač DR 100 je ovládaný cez rozhranie a dopravuje materiál v závislosti od nákladu do násypky ZM 300. Tento proces zabezpečuje rovnomerné mletie s maximálnym prísunom vzorky. Použitie podávača je výhodné najmä pri veľkých množstvách vzoriek.

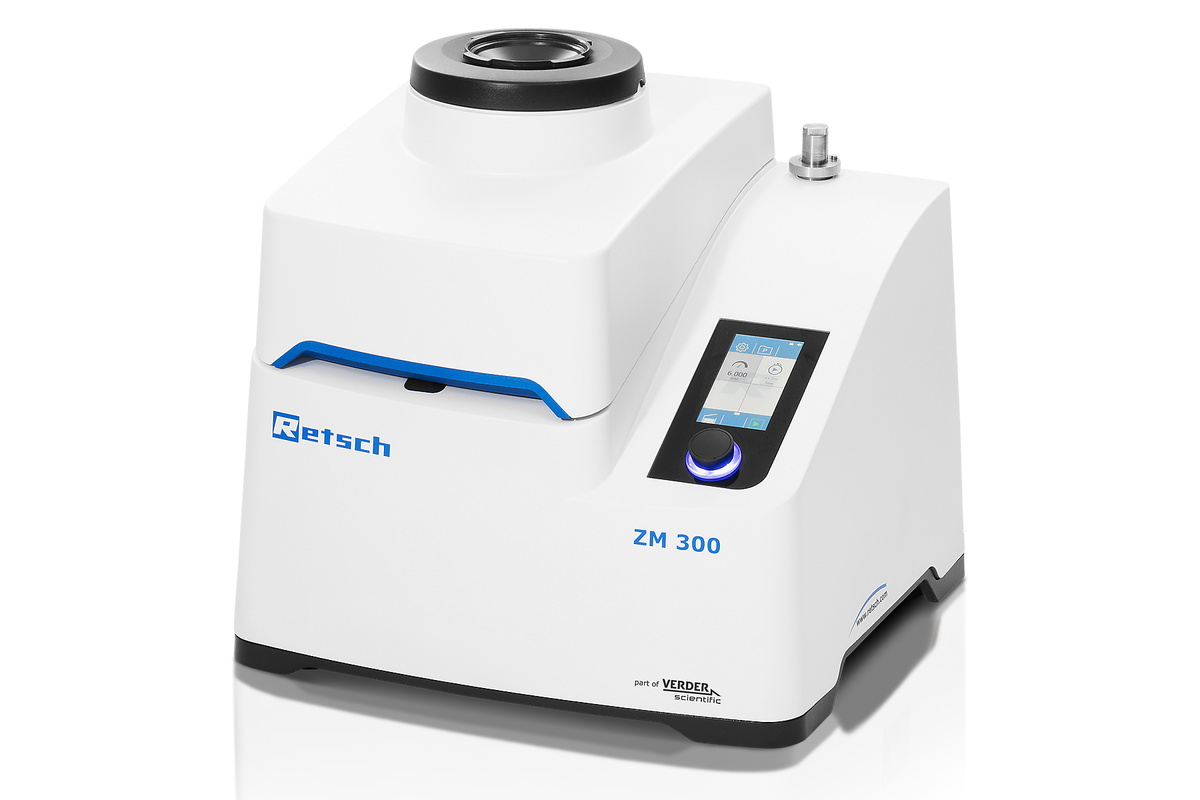

Obsluha ZM 300 je jednoduchá a bezpečná. Veľký dotykový displej s otočným gombíkom umožňuje pohodlné zadávanie parametrov brúsenia. Zobrazuje aktuálnu teplotu kazety a zaťaženie počas mletia, čo pomáha predchádzať preťaženiu príliš rýchlym podávaním vzorky.

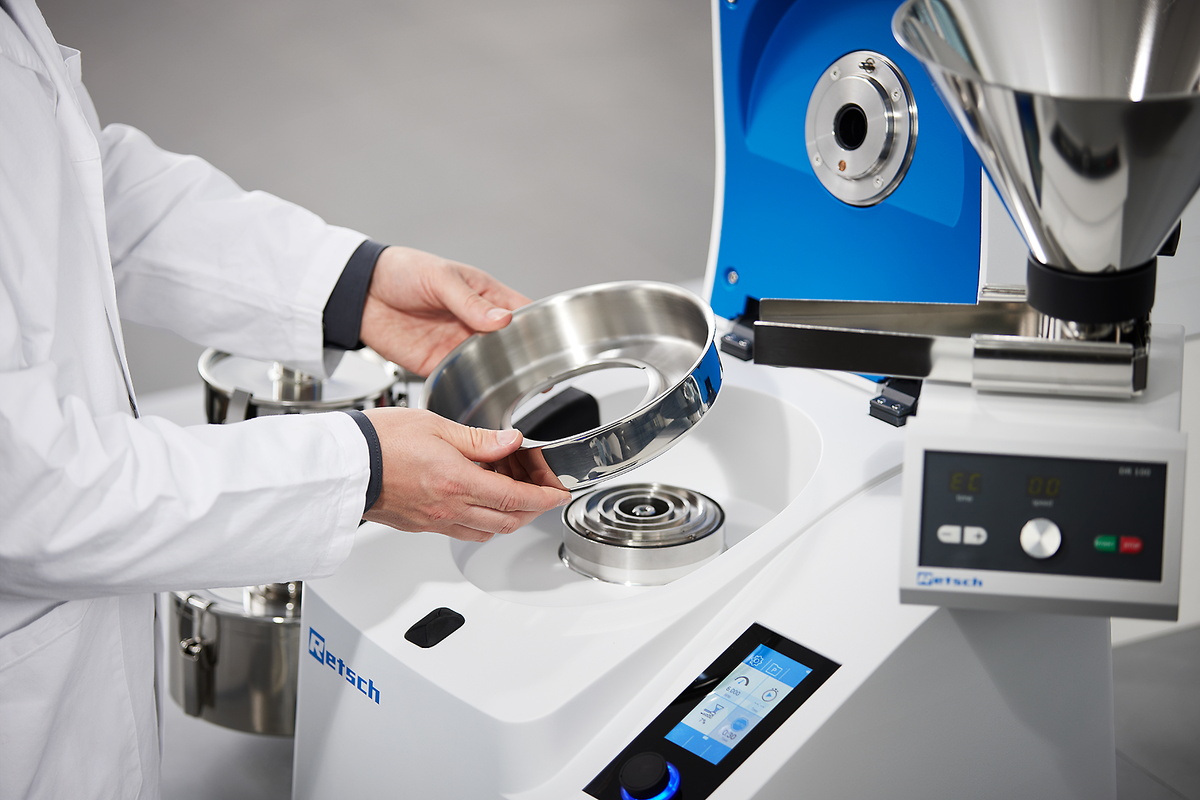

Push-fit systém bez skrutiek a patentovaný princíp kazety umožňujú jednoduché vkladanie a vyberanie bez použitia náradia.
Vďaka tomu je čistenie rotorov a kruhových sít mimoriadne rýchle a jednoduché. Všetky časti, ktoré sú v kontakte so vzorkou, možno čistiť pod tečúcou vodou alebo v umývačke riadu.
Univerzálný ultraodstredivý mlyn ZM 300 spracováva materiály, ako sú kosti, obilniny, chemické výrobky, uhlie, kávové zrná, kolagén, kukurica, sušené ovocie a zelenina, sušené larvy, lieky, elektronické komponenty, kŕmne pelety, hnojivá, potraviny, obilie, grafit, minerály, papier, farmaceutické materiály, rastlinné materiály, polyméry, práškové nátery, ryža, guma, semená, korenie, slama, cukrovinky, textil, tabak, odpad, drevo.
práškové nátery
zrnková káva
PET vločky
byliny
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplikácie | jemné mletie |
| Oblasť použitia | biológia, chémia / plasty, geológia / metalurgia, medicína / farmaceutika, potraviny, poľnohospodárstvo, stavebné materiály, strojárstvo / elektronika, životné prostredie / recyklácia |
| Vstupný materiál | mäkký, stredne tvrdý, krehký, vláknitý |
| Princíp redukcie veľkosti zrna | náraz, strih |
| Vstupná veľkosť materiálu * | < 10 mm |
| Konečná jemnosť | < 40 µm |
| Veľkosť dávky / vstupné množstvo* | 300 ml sa štandardnou kazetou 600 ml s objemovou kazetou 4500 ml / 2500 ml / 450 ml / 230 ml s cyklónom |
| Rýchlosť pri 50 Hz (60 Hz) | 6 000 - 23 000 min -1, voliteľné |
| Obvodová rýchlosť rotora | 31 - 119 m/s |
| Priemer rotora | 99 mm |
| Druhy rotorov | 6-zubový rotor / 12-zubový rotor / 24-zubový rotor |
| Materiál mlecích nástrojov | nehrdzavejúca oceľ, titán, nehrdzavejúca oceľ s povrchovou úpravou odolnou voči opotrebovaniu |
| Rozmery sít | lichobežníkové otvory 0.08 / 0.12 / 0.20 / 0.25 / 0.50 / 0.75 / 1.00 / 1.50 / 2.00 mm / / kruhové otvory 3.00 / 4.00 / 5.00 / 6.00 / 10.00 mm |
| Nastavenie doby mletia | - |
| Objem zbernej nádoby | 900 ml so štandardnou kazetou 1200 ml s objemovou kazetou 5000 ml / 3000 ml / 500 ml / 250 ml s cyklónom |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 20 |
| Spotreba energie | 1750 VA ((200..240V), 1400 VA (110..120V) |
| Š x V x H zatvorený | 452 x 431 x 426 mm |
| Váha netto | ~ 38 kg |
| Normy | CE |
V ultraodstredivom mlyne ZM 300 sa zmenšovanie veľkosti dosahuje nárazovými a strižnými účinkami medzi rotorom a pevným kruhovým sitom. Vstupný materiál prechádza cez násypku (s ochranou proti rozstreku) na rotor. Odstredivé zrýchlenie ho vymrští s vysokou energiou a pri náraze ho rozdrvia vysokorýchlostné klinové zuby rotora. Potom sa jemne rozomelie medzi rotorom a kruhovým sitom.
Tento dvojstupňový proces mletia zabezpečuje mimoriadne šetrné, ale rýchle spracovanie. Vstupný materiál zostáva v mlecej komore len veľmi krátky čas, čo znamená, že charakteristické vlastnosti určovanej vzorky sa nemenia. Rozomletá vzorka sa zhromažďuje v zbernej kazete obklopujúcej mleciu komoru alebo v následnom cyklóne alebo papierovom filtračnom vrecku.
