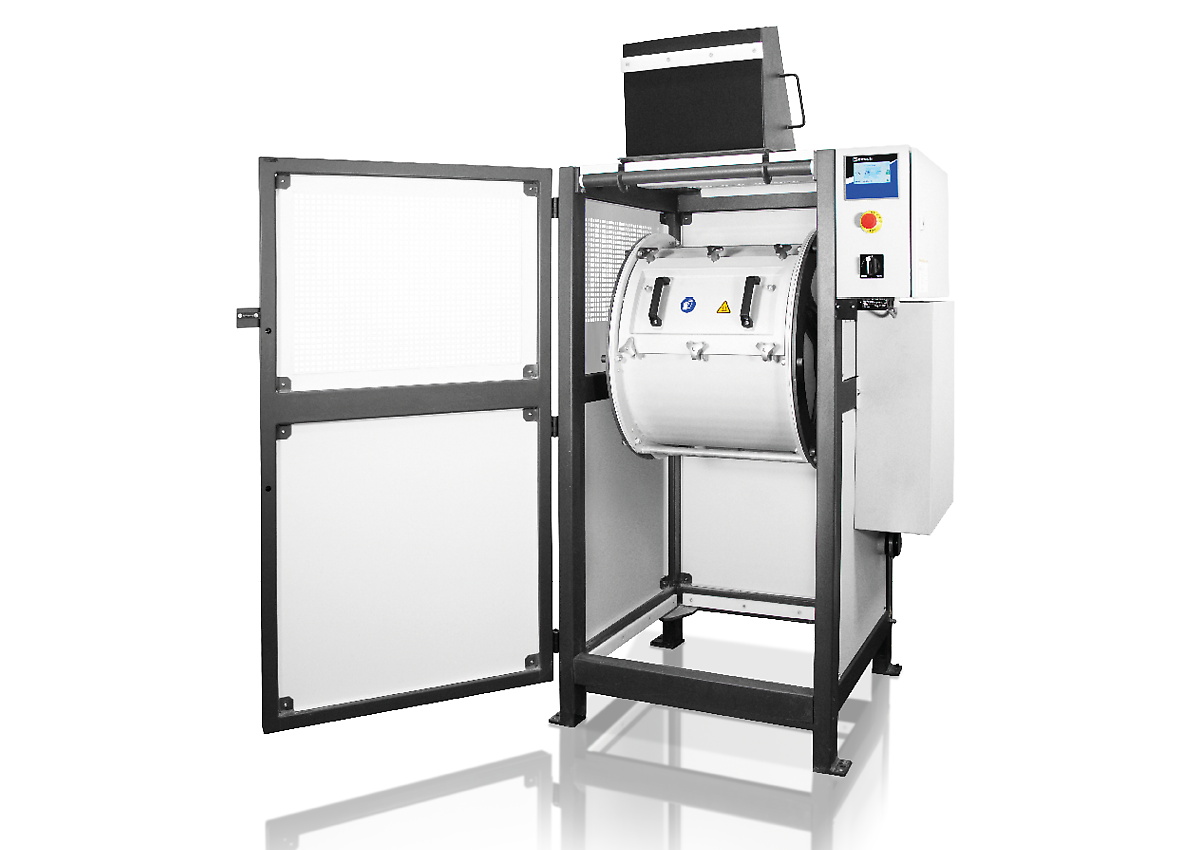

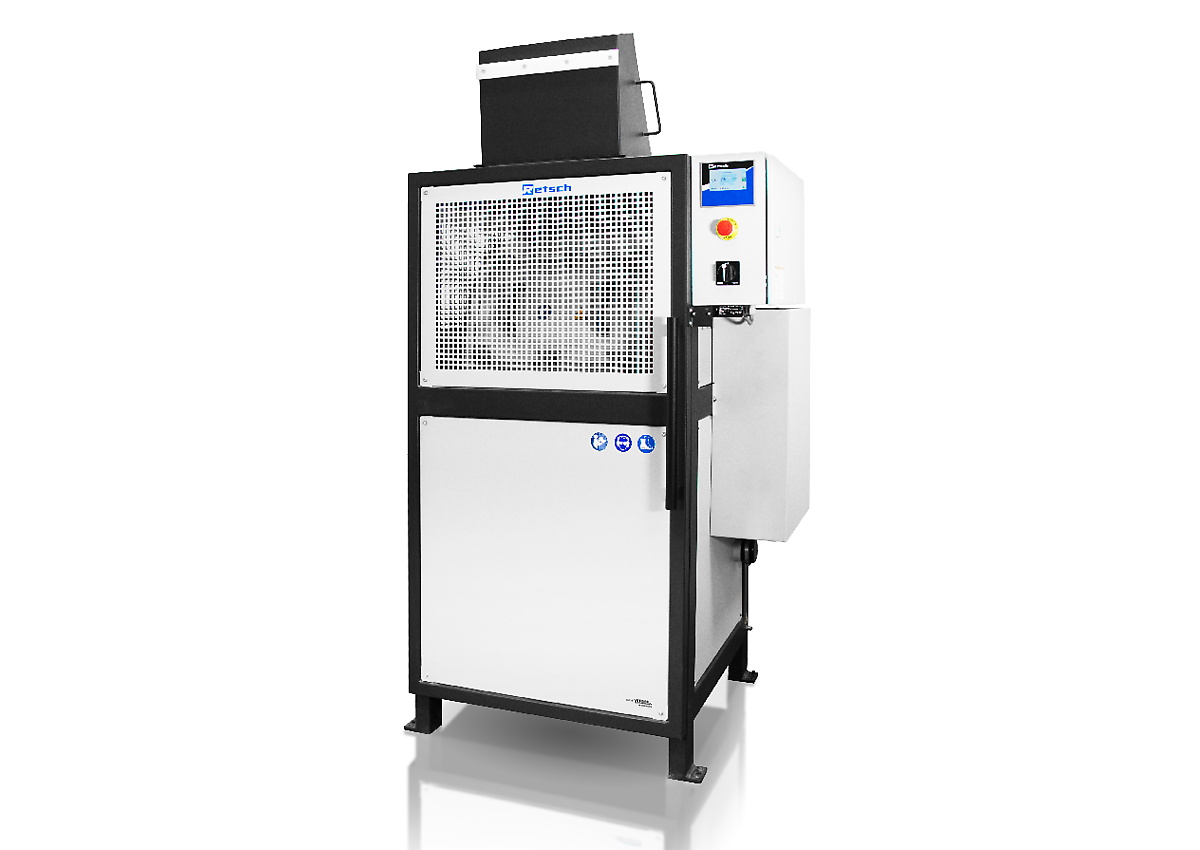

Bubnový mlyn TM 500 je laboratórný guľový mlyn na mletie veľkých objemov vzoriek až do 35 l. Možno na ňom mlieť vzorky so vstupnou veľkosťou až 20 mm a môže dosiahnuť veľkosti mletia až do 15 mikrometrov na princípe trenia a nárazu. Tvrdé, krehké alebo vláknité vzorky sú rozdrvené v bubne s objemom 150 l naplnenom mlecími guľôčkami s hmotnosťou 80 kg. Premenlivá rýchlosť 10 až 50 ot / min, rôzne veľkosti mlecích gulí a možnosť dlhodobého mletia až 100 h zaisťujú perfektné prispôsobenie vlastnostiam vzorky a reprodukovateľné výsledky. Model TM 500 foodGrade s nerezovým valcom 316L a násypkou je k dispozícii pre aplikácie, kde vzorka nesmie byť žiadnym spôsobom kontaminovaný.
Vďaka násypke a voliteľnému separačnemu sitku na mlecie gule/vzorky je obsluha bubnového mlyna TM 500 a manipulácia s potrebnými 80 kg mlecích gúľ mimoriadne ergonomická a jednoduchá.
Bubon sa ľahko vyprázdňuje pomocou elektronickej funkcie vyklápania. Parametre, ako je čas mletia, oneskorenie štartu alebo intervalový režim, sa pohodlne volia a ukladajú prostredníctvom obslužného displeja. Vďaka programovateľným prestávkam mletia je možné spracovávať aj vzorky citlivé na teplo. Intervaly s kombináciou priameho a spätného režimu sú užitočné na zabránenie efektu spekania. Na zvýšenie bezpečnosti je bubnový mlyn vybavený núdzovým vypínačom na okamžité vypnutie.
Mriežkový lievik je k dispozícii ako voliteľné príslušenstvo, tento špeciálny lievik umožňuje jednoduché oddelenie mlecích gulí od vzorky. Výmenou veka bubna za mriežkový lievik môžu používatelia vysypať vzorku, pričom guľôčky zostanú vnútri bubna.
Bubon 40 kg (27 l) bubnového mlynu TM 500 bol naplnený vzorkou a bolo pridané 80 kg (17,6 l) 20 mm mlecích guličiek. Bubnový mlyn mlel niekoľko hodín pri 50 ot/min.
Jemnosť bola meraná po 2, 4, 6 a 8 hodinách.
2h: D90 = 98 µm
4h: D90 = 37 µm
6h: D90 = 21 µm
8h: D90 = 15 µm
Vzorka: Štrk 10-15 mm
Množstvo vzorky: 27 l
Mlecie gule: 80 kg, priemer 20 mm
Bubnové mlyny RETSCH sú skutočne všestranní. Homogenizujú napríklad: aktívne uhlie, zliatiny, bentonit, kosti, uhlíkové vlákna, katalyzátory, celulózu, cementový slinok, keramiku, chemické výrobky, ílové minerály, uhlie, koks, kompost, betón, elektronický šrot, vlákna, sadrovec, sklo, vlasy, hydroxyl apatit, kaolín, vápenec, oxidy kovov, minerály, rudy, farby a laky, papier, farmaceutické výrobky, pigmenty, rastliny, polyméry, kremeň, semená, polodrahokamy, splaškové kaly, trosku, pôdu, tkanivo, tabak, odpad, drevo atď.
Bubon bubnového mlynu TM 500 bolo naplnený 22 l vzorky, pridané 80 kg 30 mm mlecích guličiek. Bubnový mlyn mlel niekoľko hodín pri 50 ot / min. Jemnosť bola meraná po 1 h.
1h: D90 = 130 µm
Použila sa voliteľná separačná jednotka k oddeleniu pomletého vzorky od guľôčok.
Použité separačné mriežky: 22 mm pre separáciu 30 mm mlecích guľou v hornej, strednej a dolnej polohe.
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi

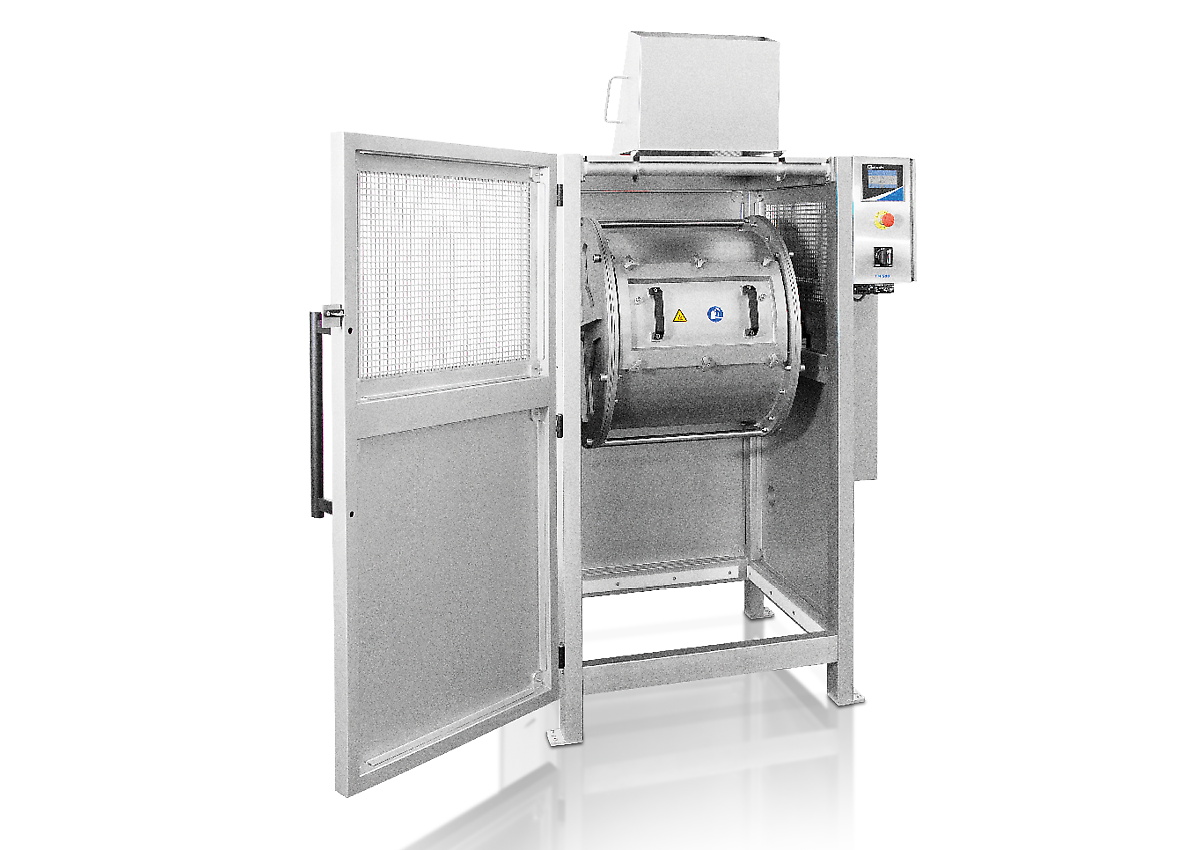

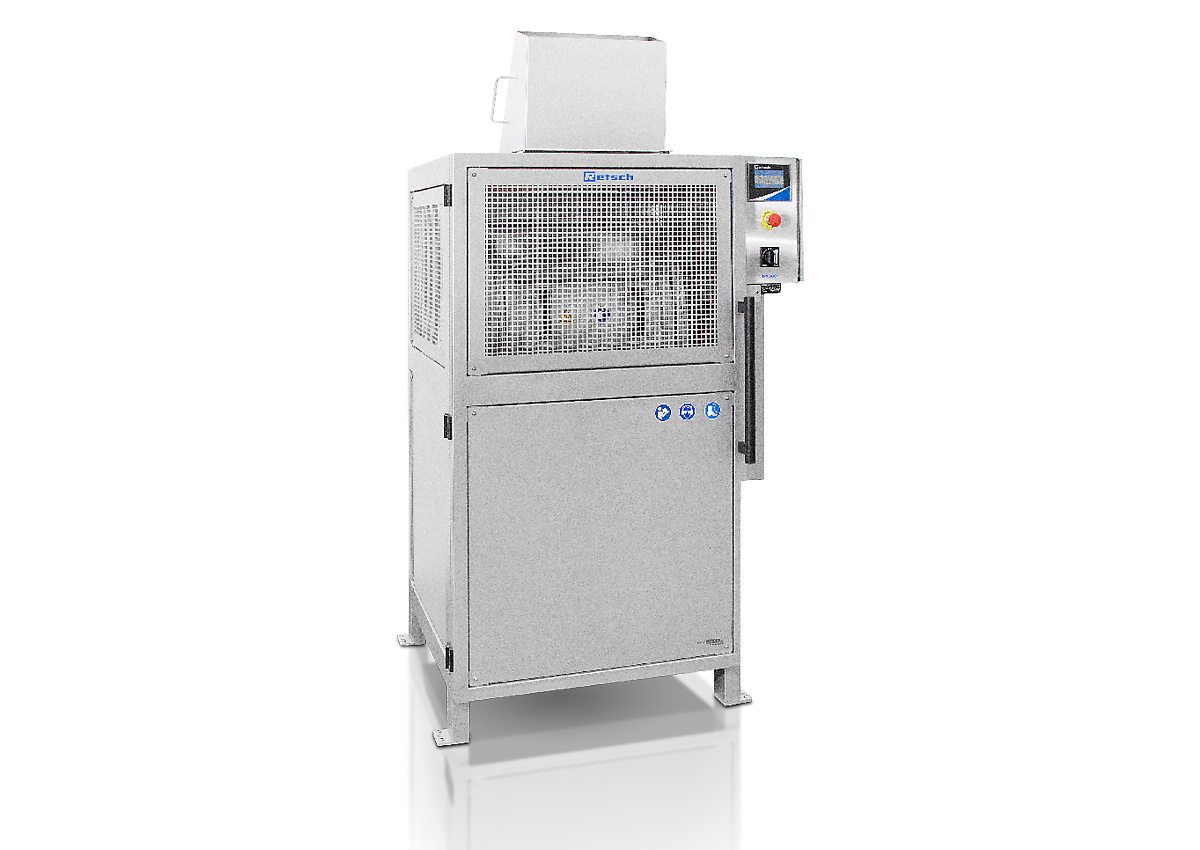

Pre aplikácie vyžadujúce spracovanie bez ťažkých kovov je k dispozícii verzia TM 500 pre potraviny, ktorá je vybavená bubnom a podávačom zásobníka 316L z nehrdzavejúcej ocele. Mlecie gule vyrobené z ocele 1.4404 sú dostupné vo veľkostiach 10 mm, 20 mm a 30 mm. Táto verzia je ideálna pre malosériovú výrobu, napríklad v potravinárskom priemysle.

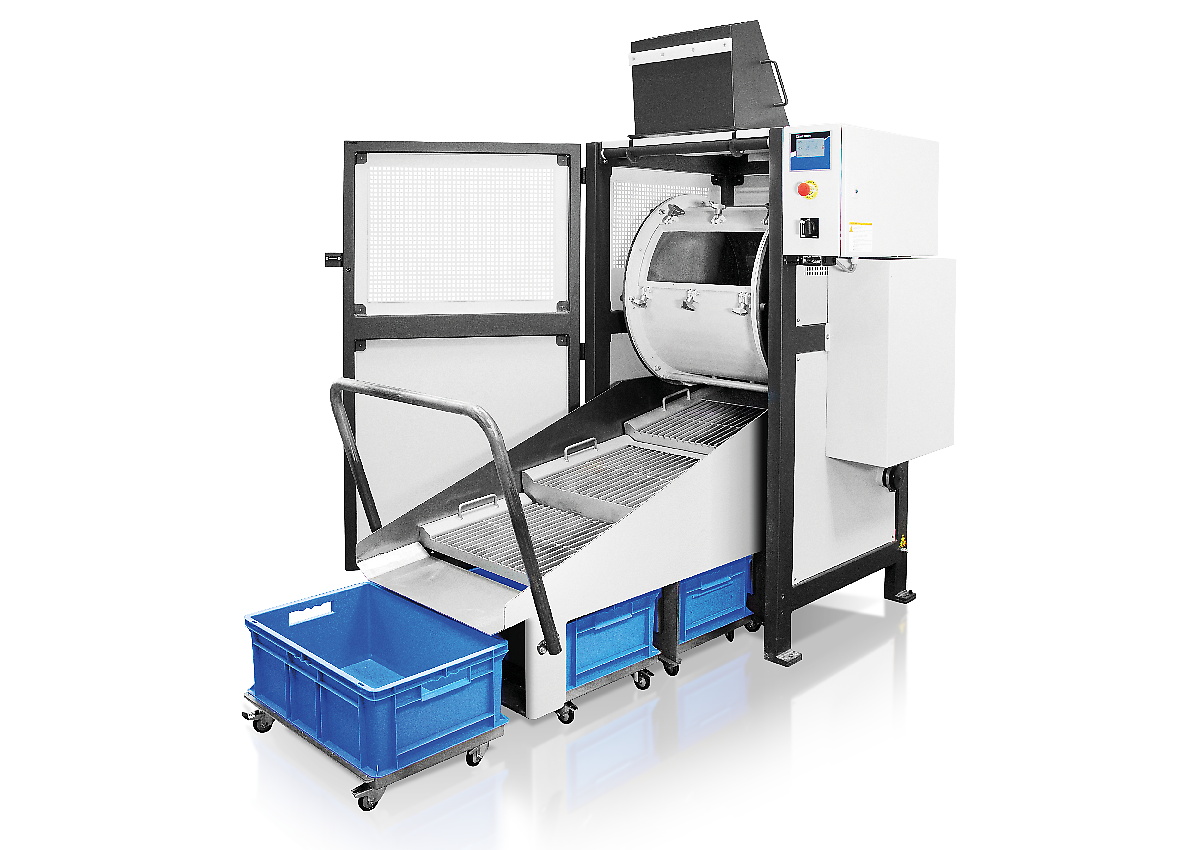

Voliteľne dostupná preosievacie časť uľahčuje oddelenie mlecích guličiek s hmotnosťou 80 kg od pomletého vzorky, ktorý môže obsahovať až 35 l. Bubon sa otáča tak, že materiál padá na sito a guličky sa valí do zbernej nádoby. Materiál vzorky sa vopred oddeľuje vložkami zo siete a zhromažďuje sa v oddelených zberných nádobách. Bežné veľkosti mlecie gule sú 10, 20 alebo 30 mm, preto je možné použiť tri rôzne deliace mriežky, ktoré sú k dispozícii aj v ocele 316L.
| Aplikácie | pulverizácia, miešanie, suché mletie |
| Oblasť použitia | biológia, chémia, geológia / metalurgia, medicína / farmaceutika, poľnohospodárstvo, sklo / keramika, stavebné materiály, strojárstvo / electronika, životné prostredie / recyklácia |
| Vstupný materiál | mäkký, tvrdý, krehký, vláknitý |
| Princíp redukcie veľkosti zrna | trenie, náraz |
| Vstupná veľkosť materiálu * | < 20 mm |
| Konečná jemnosť | < 15 µm |
| Veľkosť dávky / vstupné množstvo* | min. 1 l / max. 35 l |
| Rotačná rýchlosť | 10 - 50 min-1 |
| Počet mlecích staníc | 1 |
| Materiál mlecích nástrojov | kalená oceľ, nehrdzavejúca oceľ, oceľ 316L |
| Veľkosti mlecích bubnov | 150 l |
| Nastavenie doby mletia | digitálny, 00:00:01 do 99:59:59 |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 2.2 kW |
| Elektrické napájanie | 200-240 V, 50/60 Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 30 |
| Spotreba energie | ~ 2200 W (VA) |
| Š x V x H zatvorený | 1100 x 1604 x 936 mm |
| Váha netto | ~ 460 kg |
| Normy | CE |
V bubnovom mlynu je vzorka (zvyčajne vopred rozdrvený materiál) umiestnený do bubna s mlecími guličkami a vystavený vonkajším silám.
Guľový mlyn sa používa k jemnému mletiu pevných látok nárazom a trením v suchom stave. Bubon, ktorý obsahuje vzorky a mlecie gule, sa otáča okolo vodorovnej osi. Kým častice sa lámu ľahšie, keď sa použijú väčšie priemery mlecích gulí, menšie priemery vedú k podstatne vyššej konečnej jemnosti
