Bubnový mlyn TM 300 sa používa na prípravu granúl a práškov prostredníctvom procesu mletia za sucha alebo za mokra. Tento všestranný mlyn môže fungovať ako guľový alebo tyčový mlyn s využitím zodpovedajúceho modulu. Na zabezpečenie efektívneho procesu mletia je nevyhnutné použiť dostatočný počet guličiek alebo tyčí. V závislosti od materiálu vzorky je možné dosiahnuť konečnú jemnosť pod 20 mikrónov.

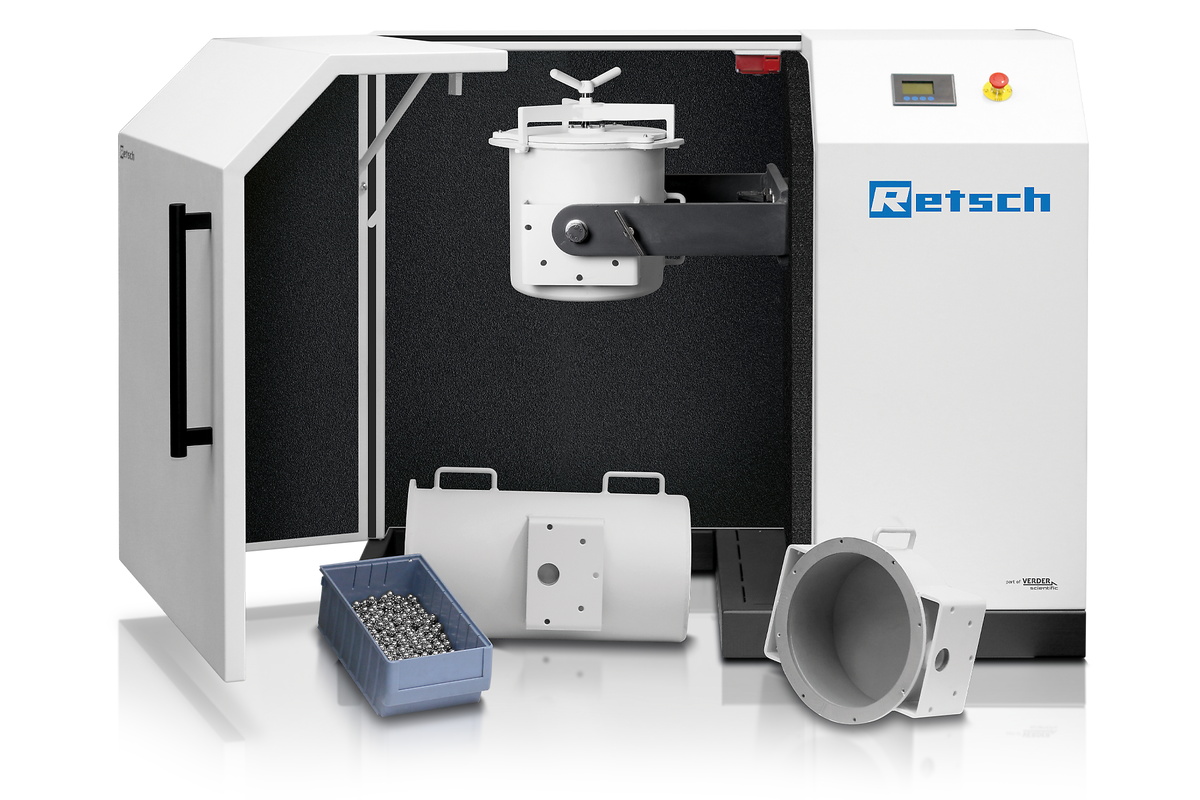

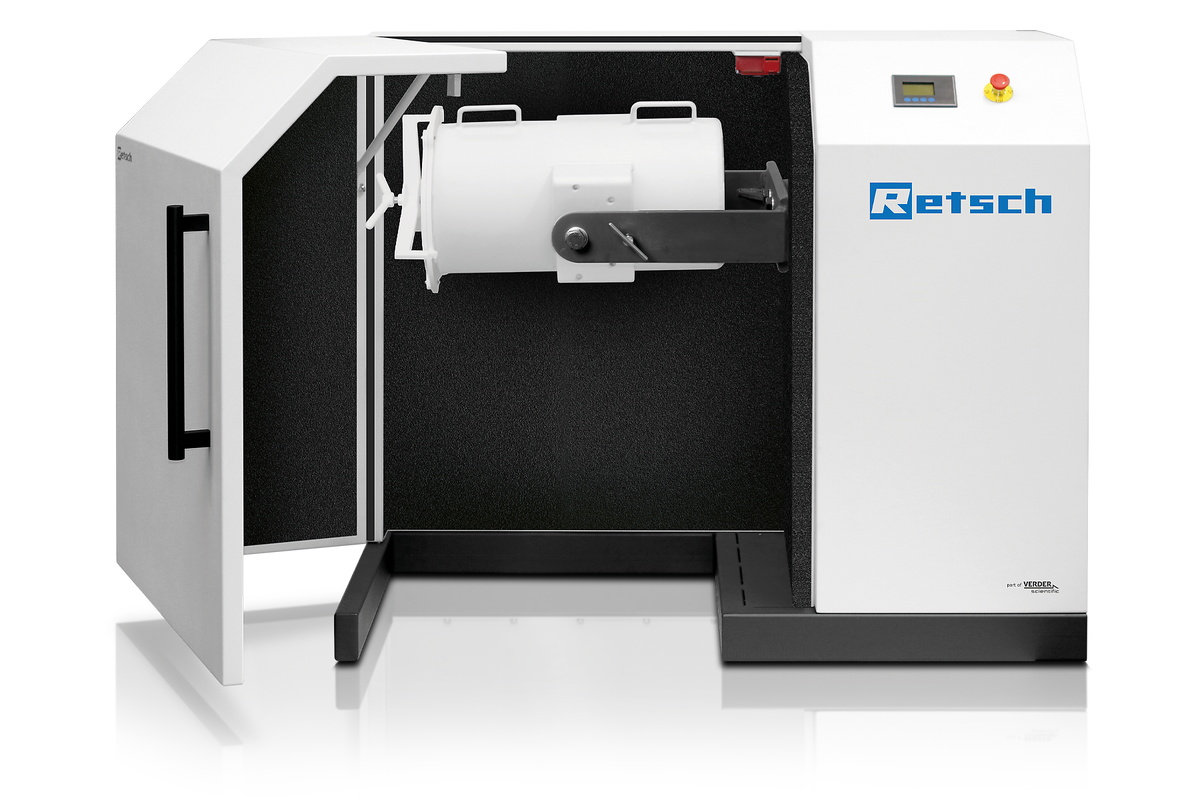

Bubnový mlyn obsahuje prevodový motor namontovaný na robustnom oceľovom ráme, sadu separačných mriežok a zberač vzoriek. TM 300 je navrhnutý so strmeňom a uzamykacím mechanizmom, ktorý uľahčuje ľahký prístup k vzorke. Čistenie uľahčuje rýchloupínací uzamykací mechanizmus, ktorý umožňuje ľahké odstránenie krytu bubna.
TM 300 prijíma objemy vzoriek až do 20 l a je preto vhodný aj pre procesy upscalingu.
TM 300 vyniká svojimi užívateľsky príjemnými funkciami. Mechanizmus ľahkého sklápania uľahčuje rýchle a nekomplikované vyprázdňovanie mlecej nádoby. Odnímateľný zberač vzoriek zjednodušuje proces získavania vzoriek, vďaka čomu majú operátori pohodlný prístup k zozbieraným materiálom.
Pevný protihlukový kryt prispieva k tichšiemu a pohodlnejšiemu pracovnému prostrediu.
TM 300 je vybavený núdzovým spínačom, ktorý poskytuje rýchly a spoľahlivý prostriedok na zastavenie procesu mletie v prípade nepredvídaných okolností, čo podčiarkuje záväzok k bezpečnosti používateľa.
Prepracované bubny a kryty bubnov TM 300 sa vyznačujú lepšou manipuláciou a umožňujú zaistenie veka jedinou skrutkou pre dokonalé utesnenie aj pri mokrom mletí.
Procesné parametre, ako je doba mletia alebo štart/stop, sa pohodlne nastavujú pomocou veľkého displeja TM 300. Medzi nastavenia patria:
TM 300 ponúka štandardné mlecie bubny s objemom od 5 do 43,4 litra pre rôzne potreby. Vďaka tomu je mlyn prispôsobiteľný na širokú škálu spracovateľských úloh.
Voliteľná separačná mriežka zabezpečuje pohodlné oddelenie guľôčok a vzorky po procese mletia. Je vhodná pre mlecie guľôčky s priemerom 10, 20 alebo 30 mm. Prípojka na odsávanie prachu zabraňuje uvoľňovaniu prachu.t.
Nádoba na mletie je vybavená tesnením, ktoré zabezpečuje bezpečné utesnenie pre bezstratové mletie. Táto vlastnosť nielenže zvyšuje účinnosť procesu, ale tiež minimalizuje riziko plytvania materiálom.
5-liter Mlecí bubon
21.7-liter Mlecí bubon
Separačná mriežka
Zatiaľ čo maximálna veľkosť vzorky závisí od vlastností, ako je tvrdosť a lámavosť, pre TM 300 je ideálna veľkosť častíc približne 5 mm. Väčšie veľkosti sú prijateľné, ale nemali by presiahnuť 15 mm. Pre hrudky vzoriek, ktoré sa veľmi ľahko lámu alebo pre deaglomeračné efekty, je možná veľkosť náplne medzi 20 a 30 mm. Pri takýchto ľahko spracovateľných vzorkách je možné zvýšiť hladinu vzorky na 20 l.
Pri použití špeciálnych bubnov z nerezovej ocele 1.4404 o veľkosti 21,7/10/5 l spolu s mlecími guličkami z ocele 1.4404 je možné v TM 300 vykonávať mletie za mokra. Celkový objem náplne pre mokré mletie môže prekročiť odporúčané množstvo pre suché mletie. Na zvýšenie trenia môže byť užitočné použiť veľké množstvo malých mlecích guličiek.
| Mlecí bubon | Hmotnosť mlecích guľôčok | Veľkosť mlecích gulí (mm) | Počet tyčí | Optimálny objem vzorky (l) |
| 5 l | 10 kg | <5 | 10 | 20 | 30 | - | 1 - 1.5 |
| 10 l | až 20 kg | <5 | 10 | 20 | 30 | - | 2 - 2.5 |
| 21.4 l | 40 kg | <5 | 10 | 20 | 30 | - | 4 - 5 |
| 43.4 l | - | - | 8 | 9 - 20 |
Užívateľ môže nastaviť mlecie bubny do piatich rôznych polôh, ktoré sú zaistené skrutkou. To zaisťuje ľahké plnenie a vyprázdňovanie bubna, ale tiež zlepšuje proces miešania a mletia. Najväčší tyčový modul 43,4 l nie je možné pre nedostatok miesta uviesť do mixovacej polohy.
Plniaca poloha
Mixovacia poloha
Mlecia poloha
Vyprázdňovacia poloha
Kompletne vyprázdňovacia poloha
Ďalšou oblasťou použitia TM 300 je testovanie Bondova indexu. Bond Work Index sa používa na posúdenie účinnosti mletia a na výpočet potrebného mlecieho výkonu pri výbere rozomieľacieho zariadenia vo fáze návrhu napríklad banského závodu. Presné určenie BWI je rozhodujúce pre presný návrh a odhad nákladov spojených s procesom drvenia v priemyselných odvetviach, ako je cementársky, banský alebo oceliarsky priemysel.
Na tento proces sa môže použiť modul guľového aj tyčového mlyna. Na simuláciu uzavretého mlecieho okruhu je potrebných najmenej 15 až 20 kg vzorky materiálu.
Pre rozsah od 2,1 mm do 100 µm sa používa pracovný index guľového mlyna (BWI). Vzorka sa musí vopred zomlieť na veľkosť častíc definovanú nižšie.

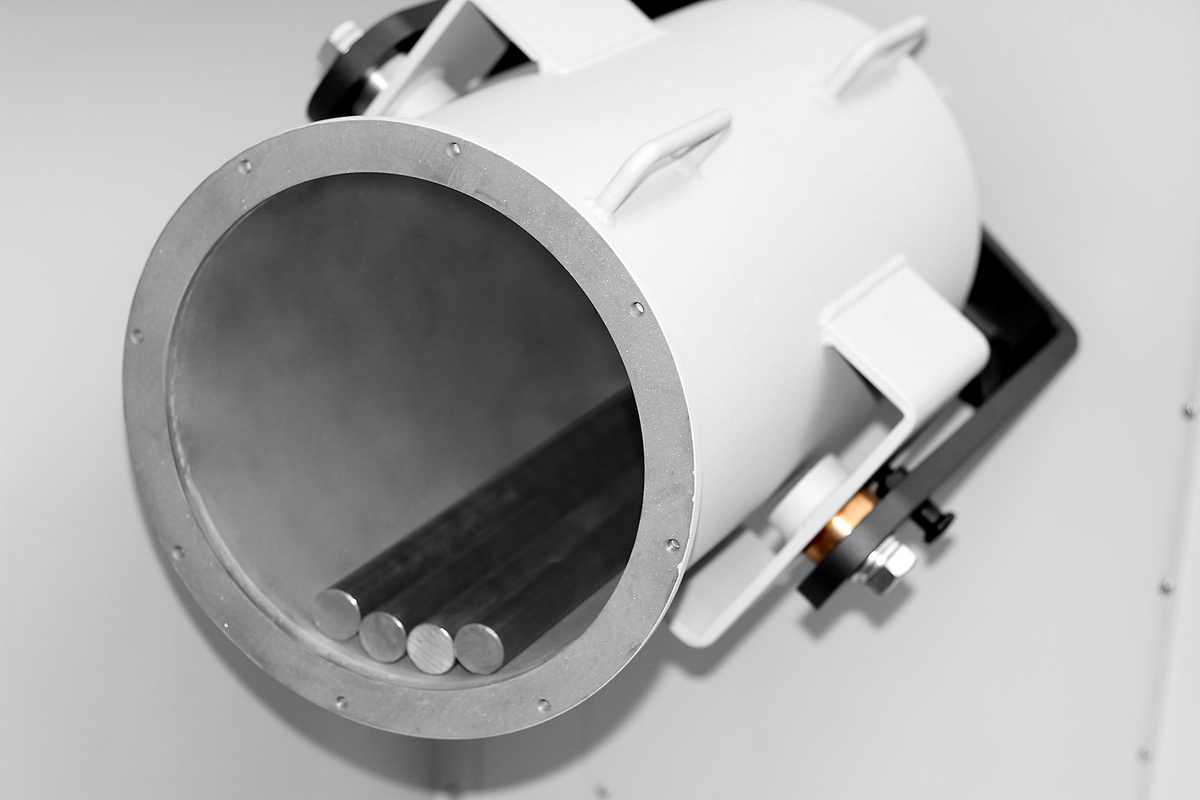

Rod Mill Work Index (RWI) sa používa na stanovenie veľkosti častíc v rozsahu veľkosti od 25 mm do 2,1 mm. Vzorka musí byť vopred rozdrvená na veľkosť častíc, ako je definované nižšie.

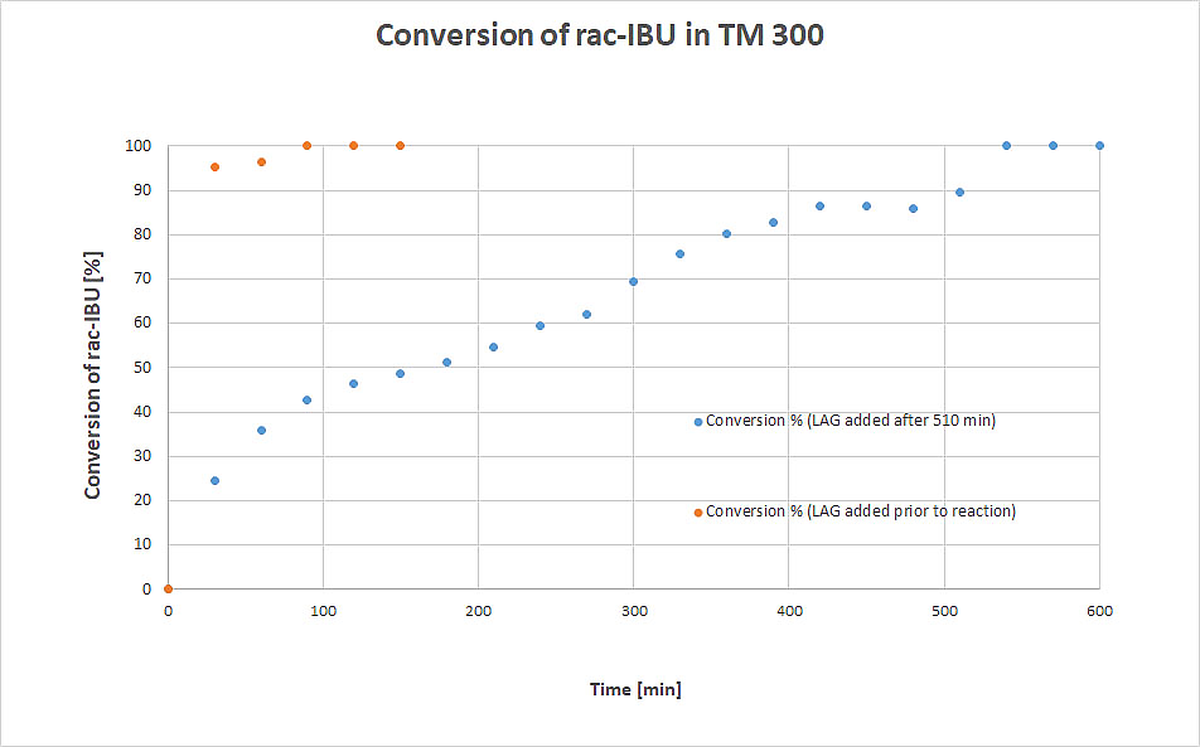

Bubnové mlyny RETSCH sú skutočne všestranní. Homogenizujú napríklad: aktívne uhlie, zliatiny, bentonit, kosti, uhlíkové vlákna, katalyzátory, celulózu, cementový slinok, keramiku, chemické výrobky, ílové minerály, uhlie, koks, kompost, betón, elektronický šrot, vlákna, sadrovec, sklo, vlasy, hydroxyl apatit, kaolín, vápenec, oxidy kovov, minerály, rudy, farby a laky, papier, farmaceutické výrobky, pigmenty, rastliny, polyméry, kremeň, semená, polodrahokamy, splaškové kaly, trosku, pôdu, tkanivo, tabak, odpad, drevo atď.
5 l vzorka
21.7 l guľový modul
Predmletí:
mlecie guľočky 40 kg x 20 mm
4 h pri 60 ot./min
Fine grinding:
mlecie guľočky 40 kg x 10 mm
5 h pri 60 ot./min
4.5 l vzorka
21.7 l guľový modul
Predmletí:
mlecie guločky 40 kg x 30 mm
3 h pri 60 ot./min
Jemné mletie:
mlecie guločky 40 kg x 10 mm
4 h pri 60 ot./min
25 kg vzorky
43.4 l tyčový modul
8 mlecích tyčí
1 h pri 80 ot./min
4.2 l vzorky
21.7 l guľový modul
mlecie guločky 40 kg x 30 mm
5 h pri 70 ot./min
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
| Aplikácie | pulverizácia, miešanie používa sa ako tester Bondova indexu: kvantifikácia mletia rúd a minerálov |
| Oblasť použitia | biológia, chémia, geológia / metalurgia, medicína / farmaceutika, poľnohospodárstvo, sklo / keramika, stavebné materiály, strojárstvo / electronika, životné prostredie / recyklácia |
| Vstupný materiál | mäkký, tvrdý, krehký, vláknitý - suchý alebo mokrý |
| Princíp redukcie veľkosti zrna | trenie |
| Vstupná veľkosť materiálu * | < 20 mm používa sa ako Bond index tester: < 3,35 mm s guľovým modulom / 12,50 mm s tyčovým modulom |
| Konečná jemnosť | < 20 µm používa sa ako Bond index tester: < 100 µm s guľovým modulom / 2,100 µm s tyčovým modulom |
| Veľkosť dávky / vstupné množstvo* | minimálne 1 l / maximálne 20 l/ /používa sa ako tester Bondova indexu: min. 15 kg s guľôčkovým modulom / min. 20 kg s tyčovým modulom |
| Rotačná rýchlosť | 1 - 80 min-1 používa sa ako tester Bondova indexu väzby: 70 min-1 s guľôčkovým modulom / 46 min-1 s tyčovým modulom |
| Počet mlecích staníc | 1 |
| Materiál mlecích nástrojov | kalená oceľ, nehrdzavejúca oceľ používa sa ako tester Bondova indexu: kalená oceľ |
| Veľkosti mlecích bubnov | 5 l / 10 l / 21.7 l / 43.3 l používa sa ako Bond Index Tester: 21,7 l s guľovým modulom / 43,3 l s tyčovým modulom |
| Nastavenie doby mletia | digitálny |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 0.75 kW |
| Elektrické napájanie | rôzne napätie |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 41 |
| Spotreba energie | ~ 1800 VA |
| Š x V x H zatvorený | 1500 x 1200 x 700 mm |
| Váha netto | ~ 306 kg |
| Normy | CE |
V bubnovom mlynu je vzorka (zvyčajne vopred rozdrvený materiál) umiestnený do bubna s mlecími guličkami a vystavený vonkajším silám.

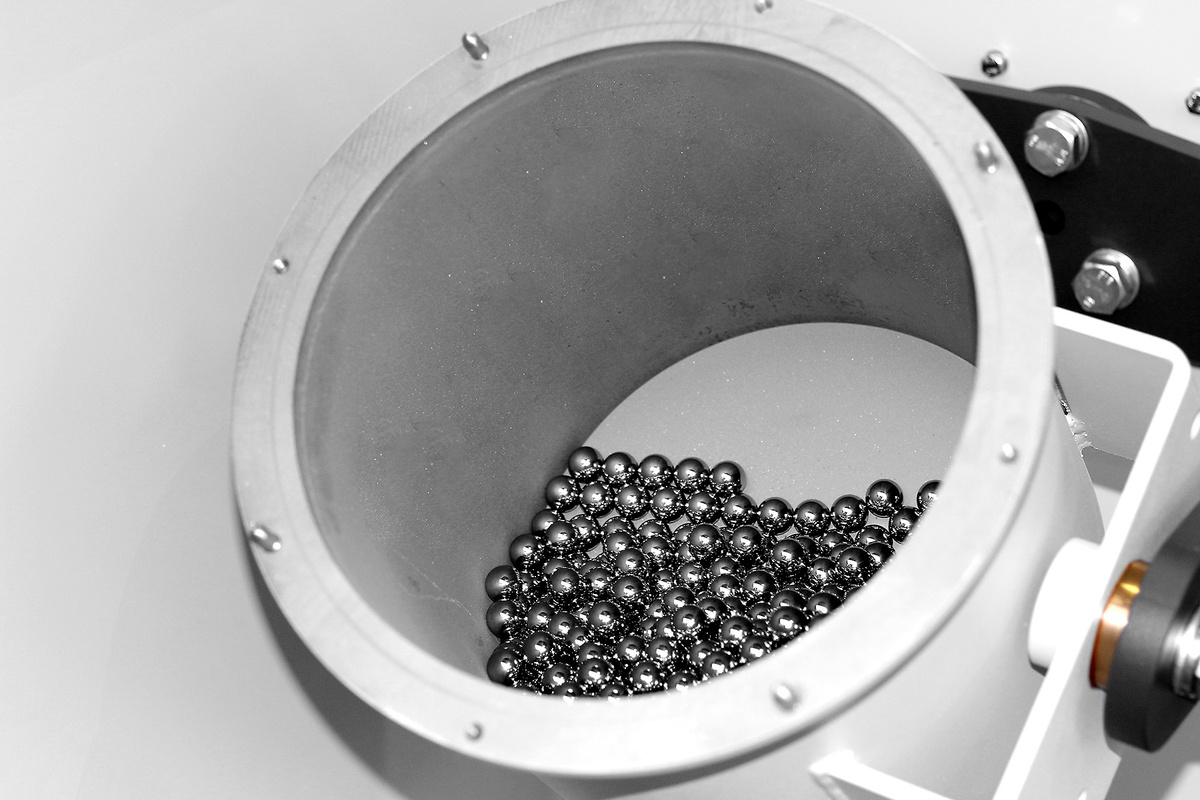

Guľový mlyn sa používa k jemnému mletiu pevných látok nárazom a trením v suchom stave. Bubon, ktorý obsahuje vzorky a mlecie gule, sa otáča okolo vodorovnej osi. Kým častice sa lámu ľahšie, keď sa použijú väčšie priemery mlecích gulí, menšie priemery vedú k podstatne vyššej konečnej jemnosti
Guľový a tyčový mlyn majú v podstate rovnakú koncepciu, ktorá pozostáva buď z nádoby s rozmermi 12 × 12 palcov s mlecími guľami, alebo z nádoby s rozmermi 12 × 24 palcov s mlecími tyčami.
Nádoba je pripevnená k rotujúcemu jarmo, ktoré je poháňané motorom a môže byť umiestnené v troch rôznych polohách: Na nakladanie hore, na mletie vodorovne, na vyprázdňovanie dole.
Na vykonanie testu indexu väzby je potrebný vopred definovaný počet mlecích guľôčok alebo mlecích tyčí. Elektronické riadenie integrované v pohone je vybavené ochranou proti preťaženiu a umožňuje a riadi rôzne rýchlosti.
Počas procesu mletia rozdiel rýchlostí medzi guľôčkami/tyčami a mlecou nádobou vytvára interakciu medzi trecími a nárazovými silami, ktorá uvoľňuje požadovanú energiu drvenia. Vzájomné pôsobenie týchto síl vytvára veľmi účinný stupeň zmenšenia veľkosti.
