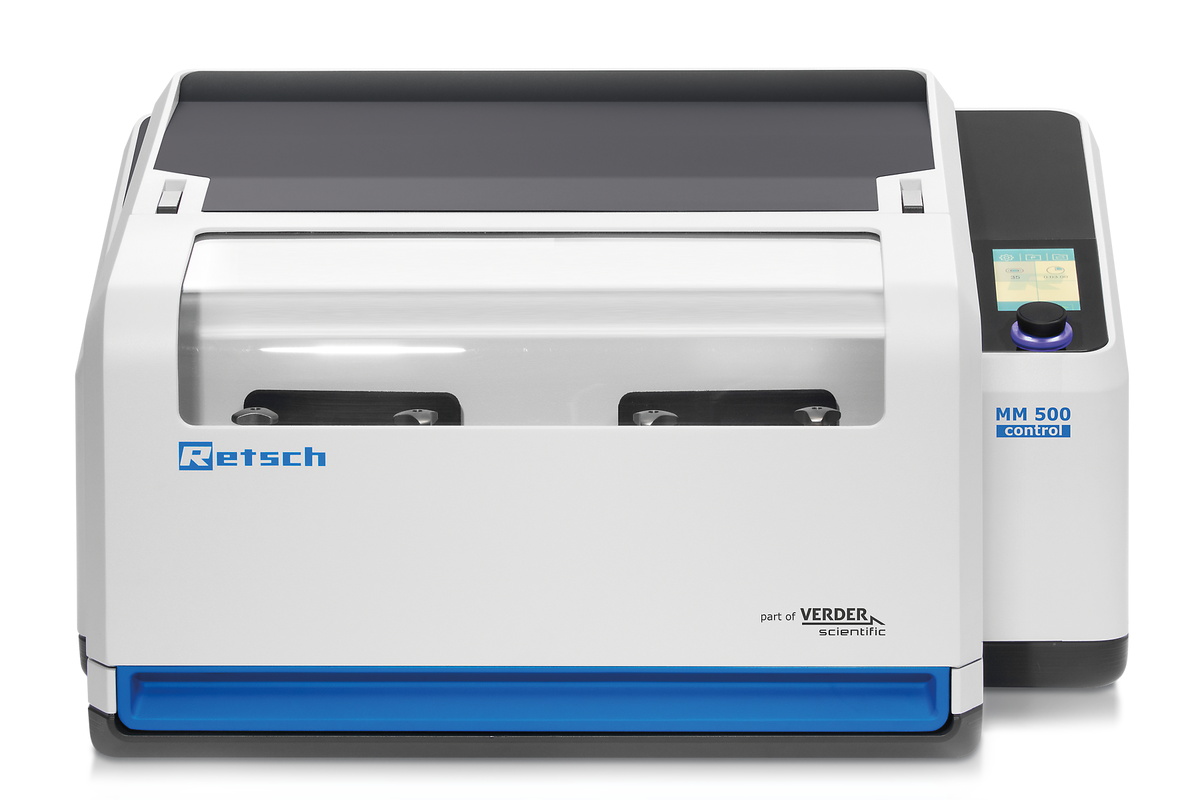

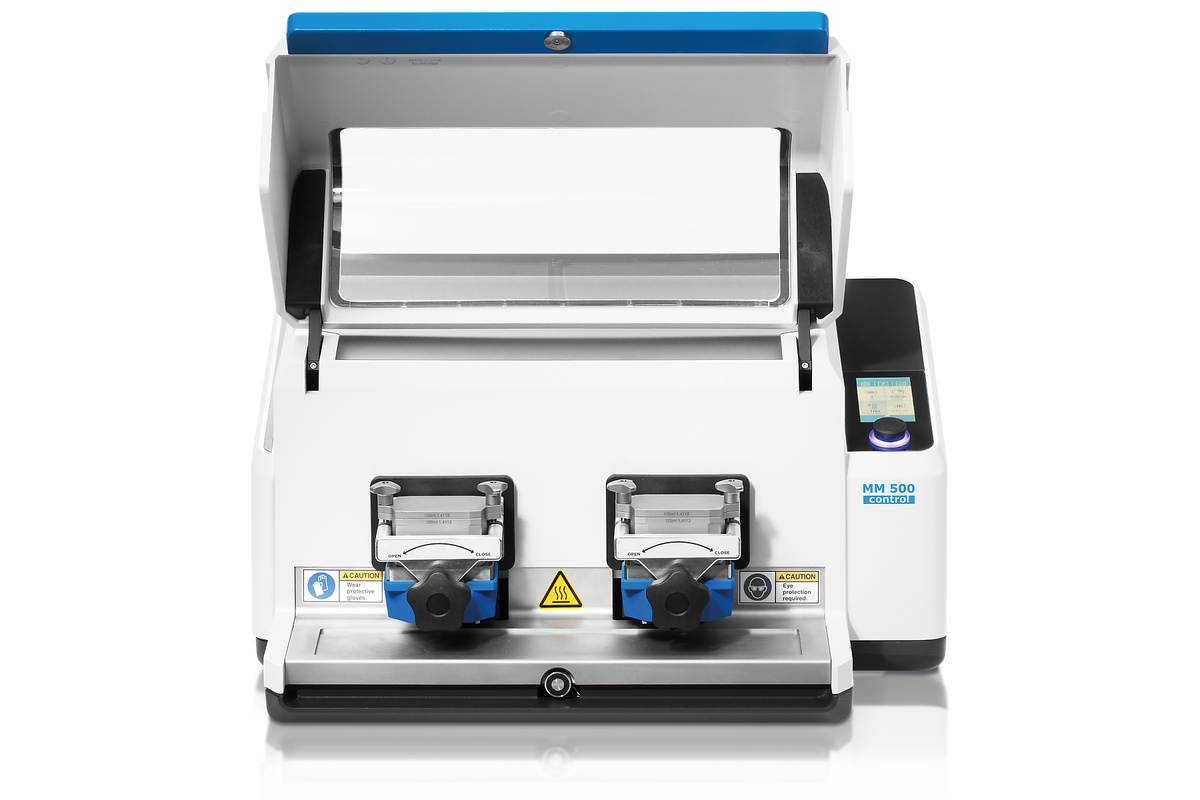

MM 500 control je laboratórný guľový mlyn s veľkou energiou, ktorý možno použiť na suché, mokré a kryogénne mletie s frekvenciou až 30 Hz. Jedná sa o prvý oscilačná mlyn na trhu, ktorý umožňuje sledovať a riadiť teplotu procesu mletia.
Možnosť pokryť teplotný rozsah od -100 do 100°C umožňuje maximálnu flexibilitu. Mlyn je možné prevádzkovať s rôznymi tepelnými kvapalinami, čo umožňuje použitie rôznych temperovacích zariadení pre chladenie alebo zahrievanie. Ak je pre chladenie zvolený kvapalný dusík, musia byť mlyn vybavený voliteľne dostupným prídavným zariadením cryoPad. Inovatívna technológia cryoPad umožňuje zvoliť a riadiť konkrétne teplotu chladenia v rozmedzí od - 100 do 0°C pre proces mletia.

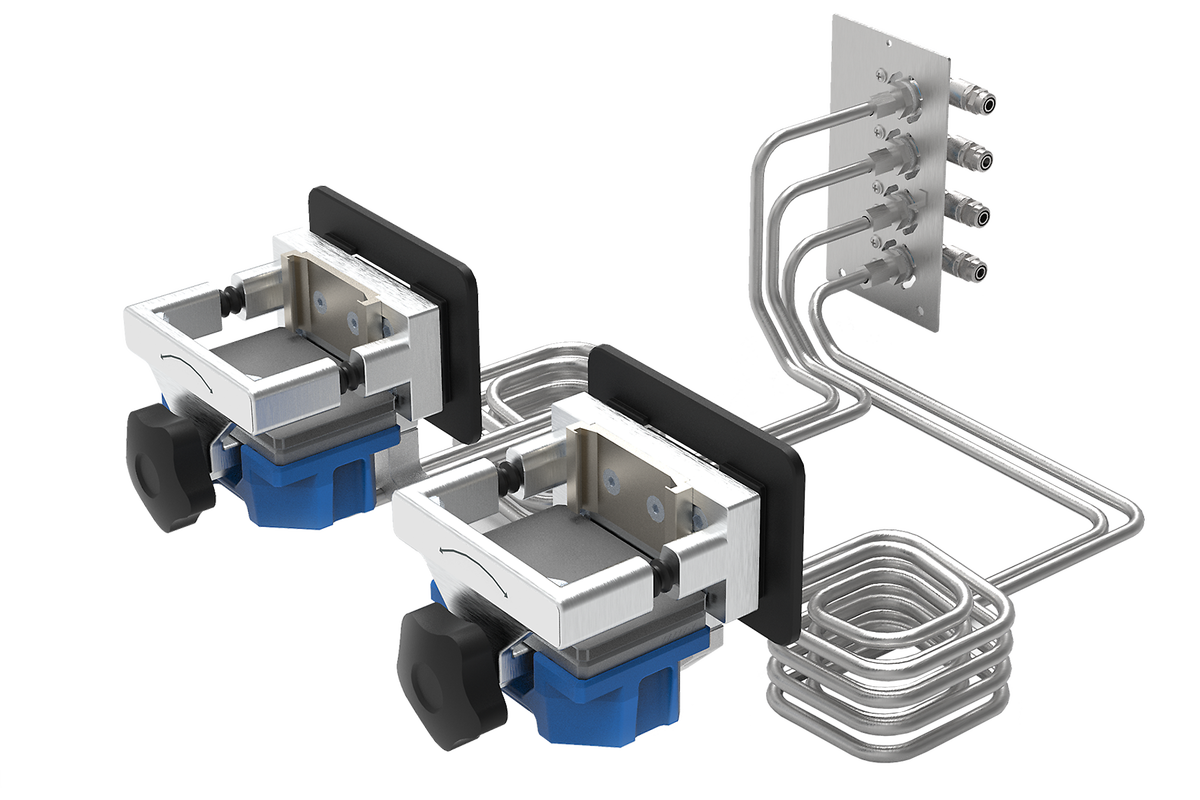

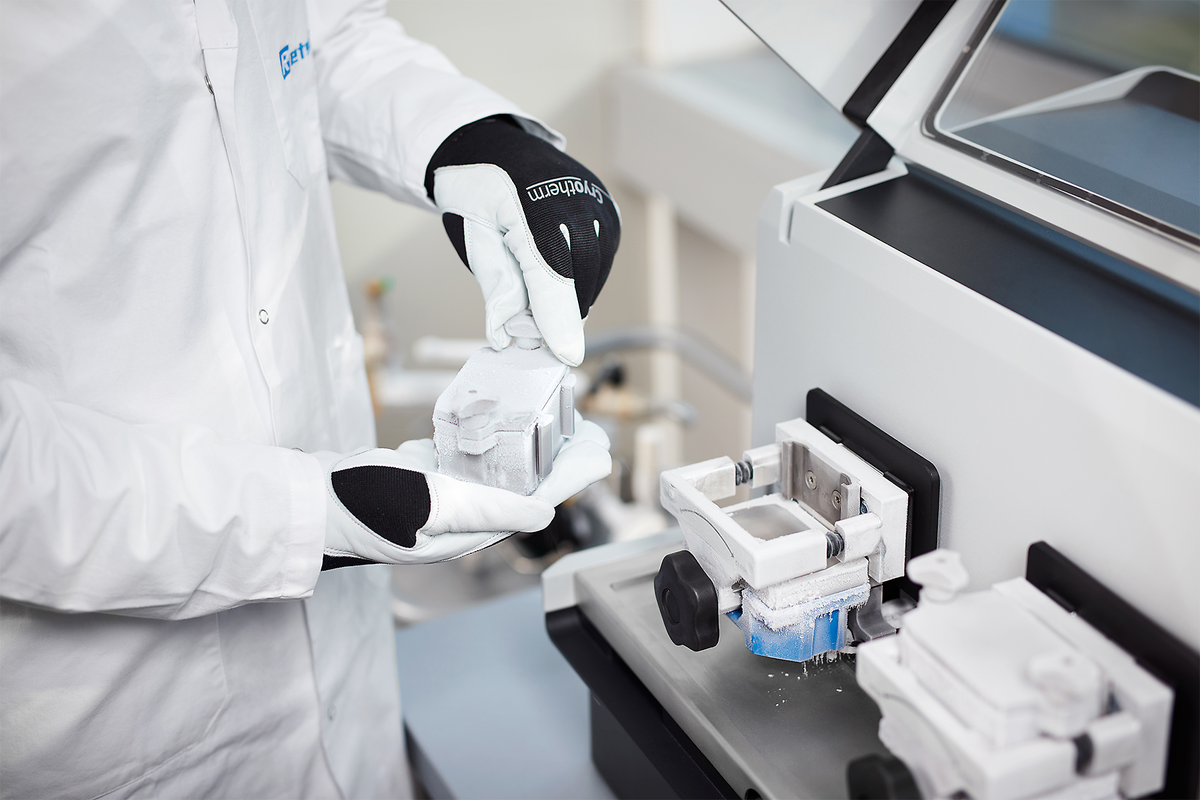

Chladenie a zahrievanie materiálu vzorky je realizované pomocou patentovaného konceptu tepelných dosiek, vďaka čomu je chladenie vzorky vykonávané napr. otvorenými kúpeľmi s kvapalným dusíkom alebo zastaralo pomocou suchého ľadu. Pre temperovanie sa mlecej nádoby jednoducho umiestni na tepelnú dosku. Keď sa mlecie nádoby dostanú do kontaktu s tepelnými doskami, teplo sa efektívne prenáša z nádob alebo do nádob cez temperovacie zariadenie. Patentovaný hermeticky uzavretý design kvapaliny umožňuje prevádzkovať mlyn s rôznymi tepelnými kvapalinami, čo zaisťuje flexibilné a bezpečnú reguláciu teploty a vyžaduje pre užívateľov len minimálne úsilie. V závislosti na vytvorenom prevádzkovom nastavení je možné teplotu tepelných dosiek nastaviť v rozmedzí od -100 do +100°C.
Na ovládanie teploty procesu mletie je potrebné mlyn pripojiť k externému temperovaciemu zariadeniu. V zásade existujú dve možnosti:
1. Regulácia teploty s kvapalným dusíkom

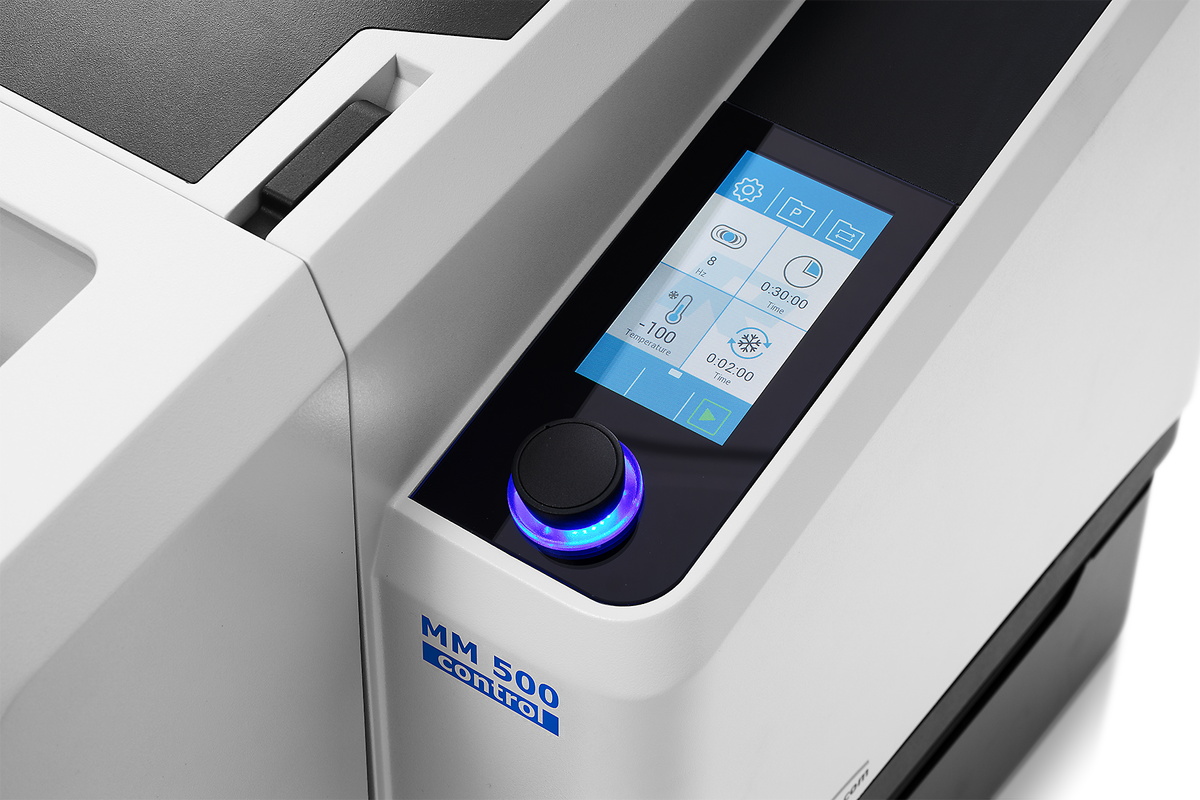

Mlyn je prevádzkovaný s kvapalným dusíkom a pripojený k nádrži s dusíkom. V tomto nastavení musí byť mlyn vybavený o voliteľne dostupné prídavné zariadenie cryoPad. Patentovaný PID (proporcionálne - integrálna - derivačný) systém cryoPad riadi tok kvapalného dusíka a tým aj teplotu tepelných dosiek. V tomto nastavení je možné vybrať a udržiavať teplotu tepelných dosiek na konkrétne hodnote. Požadovanú teplotu možno nastaviť pomocou dotykového displeja a možno ju voliť v rozsahu od -100 do 0 ° C v krokoch po 10.

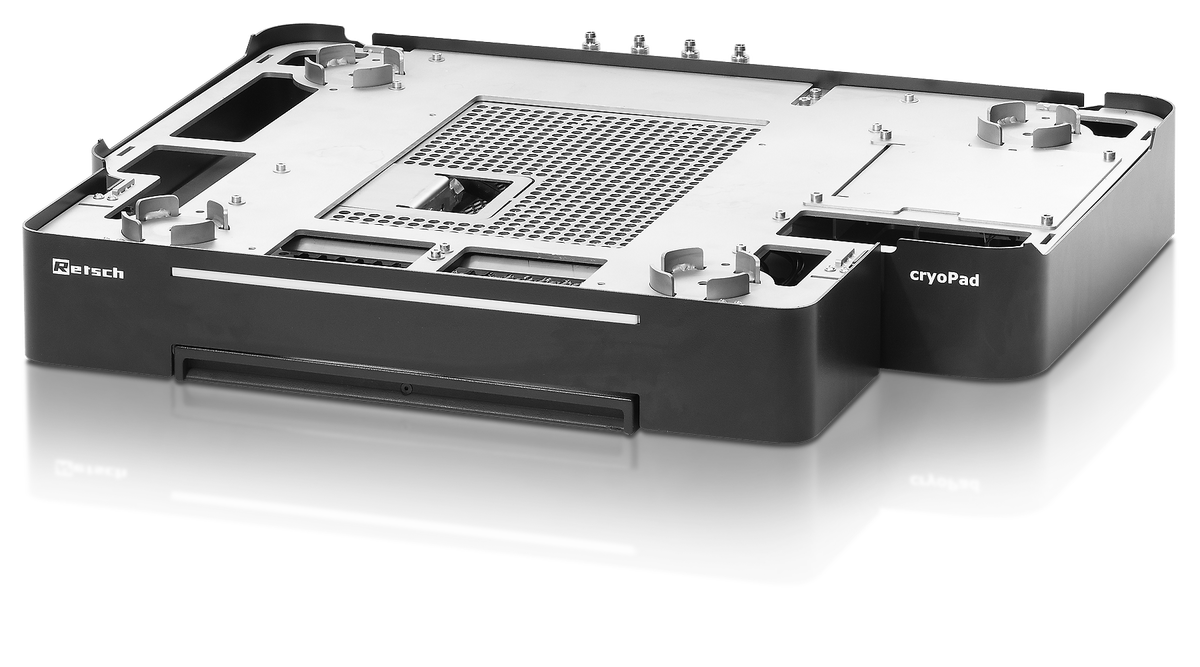

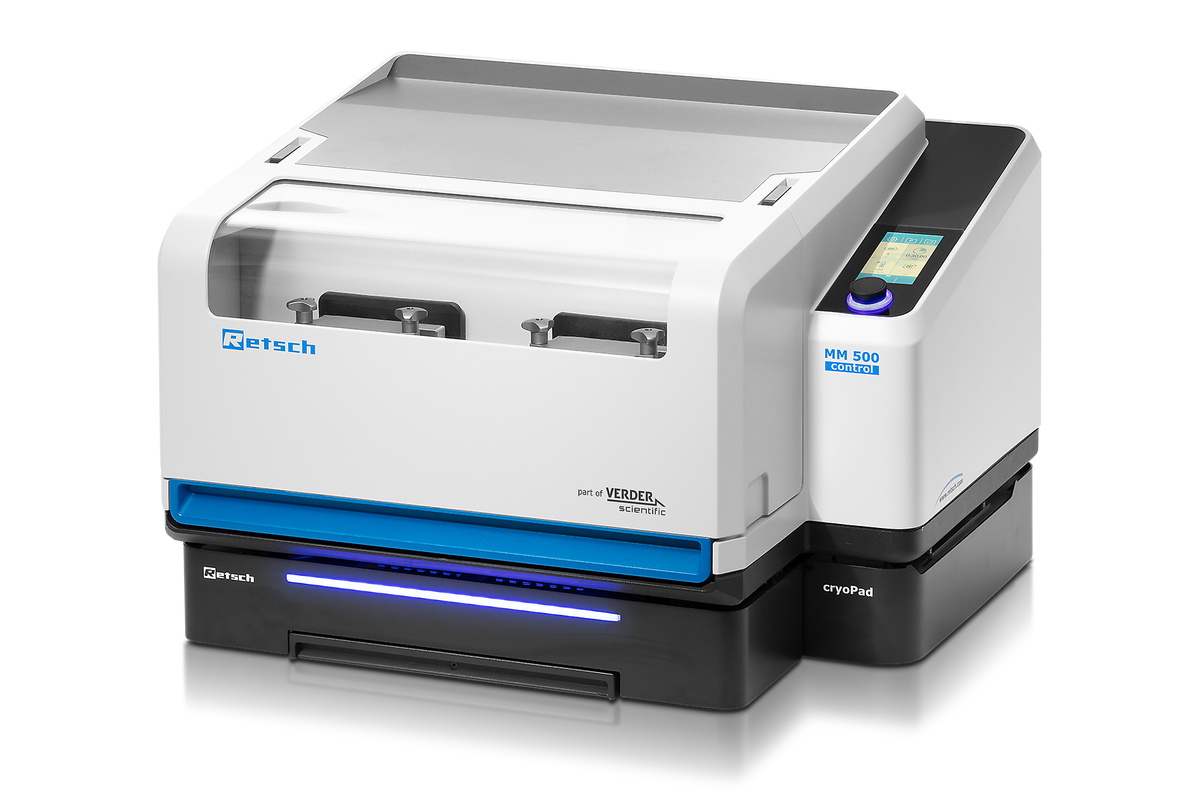

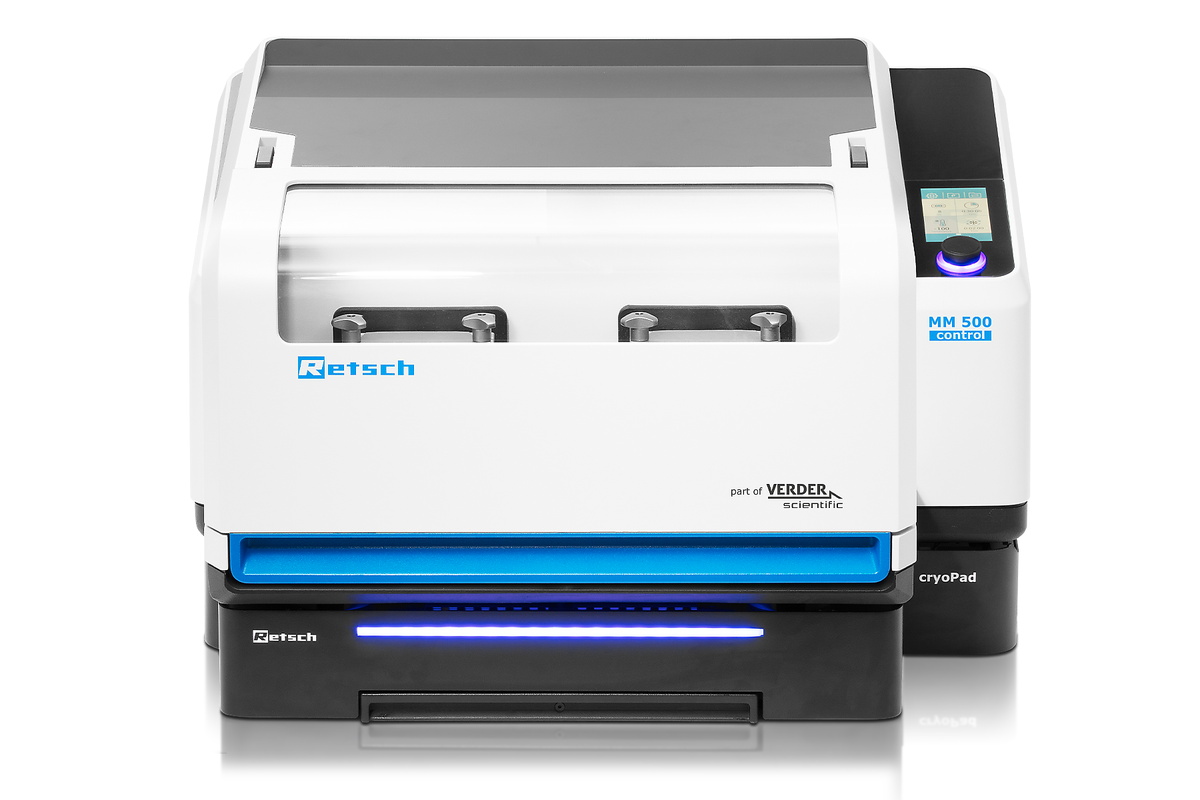

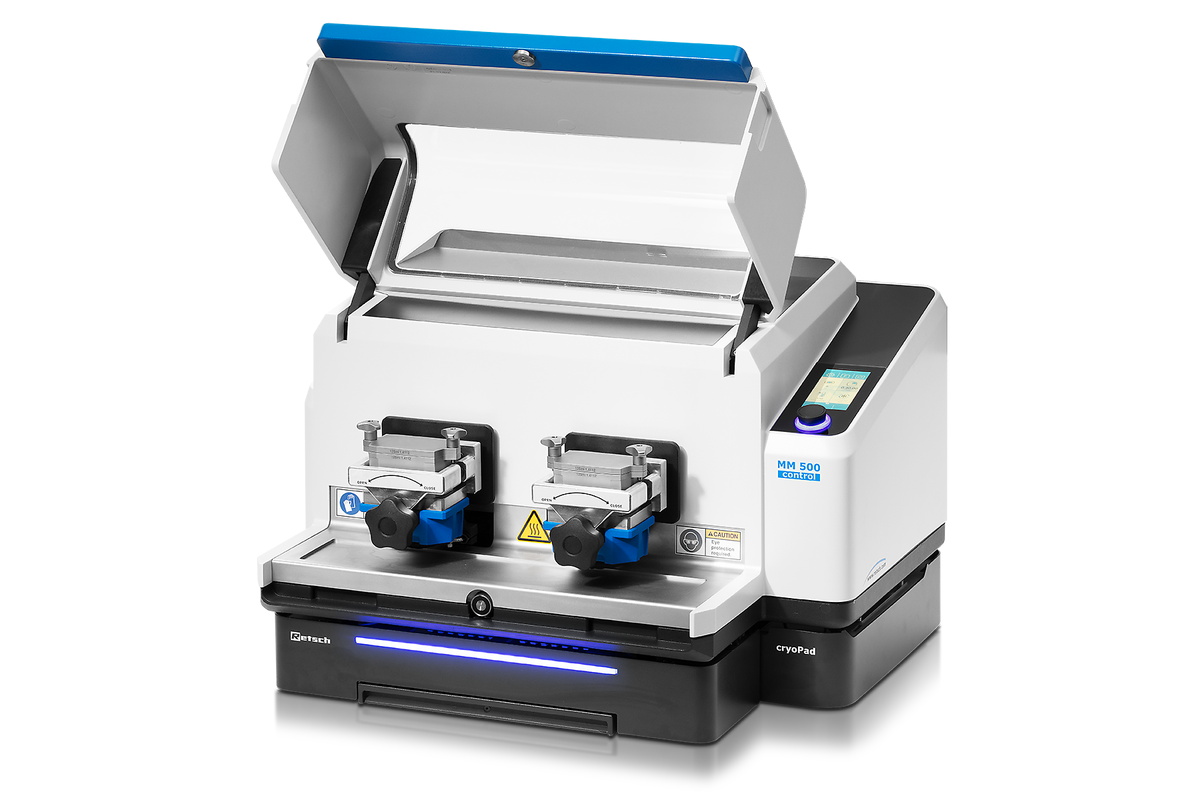

Nastavenie 1: Rozširujúce zariadenia cryoPad a nádoba LN2 pre prevádzku s kvapalným dusíkom.
2. Chladenie alebo zahrievanie tepelnú kvapalinou
V tomto nastavení možno mlyn pripojiť buď ku kryostatu, k chladiču alebo k vodovodnému kohútiku. Vonkajšie temperovacie zariadenie reguluje zodpovedajúce tepelnú kvapalinu na definovanú teplotu a tepelná kvapalina prenáša túto teplotu na tepelné dosky. Počas procesu mletia sa vo vnútri nádoby môže vyvinúť tiež značné množstvo tepla, pričom teplota tepelných dosiek môže byť ovplyvnená. Aby sme to zhrnuli, skutočná teplota tepelných dosiek závisí ako od teploty tepelnej kvapaliny, tak na parametroch mletie, ako je frekvencia, čas, objem nádoby, veľkosť mlecích guličiek. Pre maximálnu kontrolu procesu mletie je na dotykovom displeji priebežne sledovaná skutočná teplota tepelných dosiek.

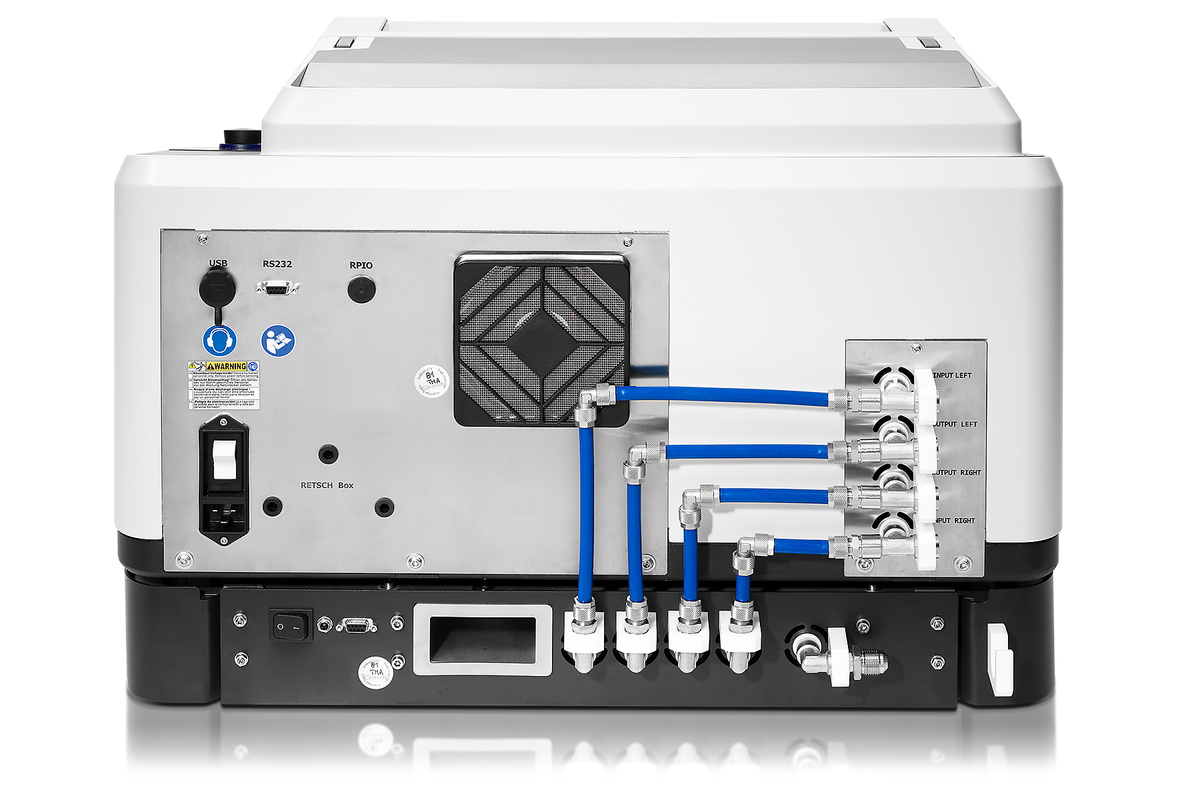

Nastavenie 2: Prevádzka s externým temperovacím zariadením; napr. vodovodný kohútik, chladič alebo termostat.
Regulácia teploty MM 500 control je špeciálne navrhnutá pre spracovanie teplotne citlivých materiálov. Chladenie alebo zahrievanie môže mať rôzne ciele.
U niektorých aplikácií je lepšie, ak sa materiál vzorky počas procesu zahrieva. Príklady pre zahrievanie vzorky sú:
Požadované teploty a prevádzkové nastavenie závisia od konkrétnej aplikácie.
Ak sa materiál vzorky príliš zahreje, niektoré analyty sa upravia, zničia alebo odparia. Ak sú prekročené špecifické teplotné hladiny, môže sa napríklad zásadne zmeniť štruktúra napríklad bielkovín, farmaceutických látok alebo zložiek potravín.
Udržiavaním teploty na miernej úrovni počas celého procesu mletia sa prírodné látky citlivé na teplotu fyzicky uchovávajú v pôvodnom stave na analýzu.
Mletie kávových zŕn pri nízkych teplotách na analýzu prírodných látok.
Teploty pod 0°C sú vhodné pre krehnutie a homogenizáciu napríklad tvárnych alebo lepivých potravín. Pokiaľ je požadované mletie bez ťažkých kovov, možno použiť nádoby zo zirkónia alebo z karbidu volfrámu.
Ak sa ochladí na -100°C, je tiež možné úspešne nechať skrehnúť polyméry.
Rýchle mletie čiernej flurokarbónovej gumy (FKM) krehnutím vzorky v dvoch 125 ml nádobách pri –100 ° C.
Ak používate chladič, dá výkonné mokré mletie vykonávať pri 30 Hz a pri nižšej teplote ako je izbová, aby boli brané do úvahy prestávky v chladení.

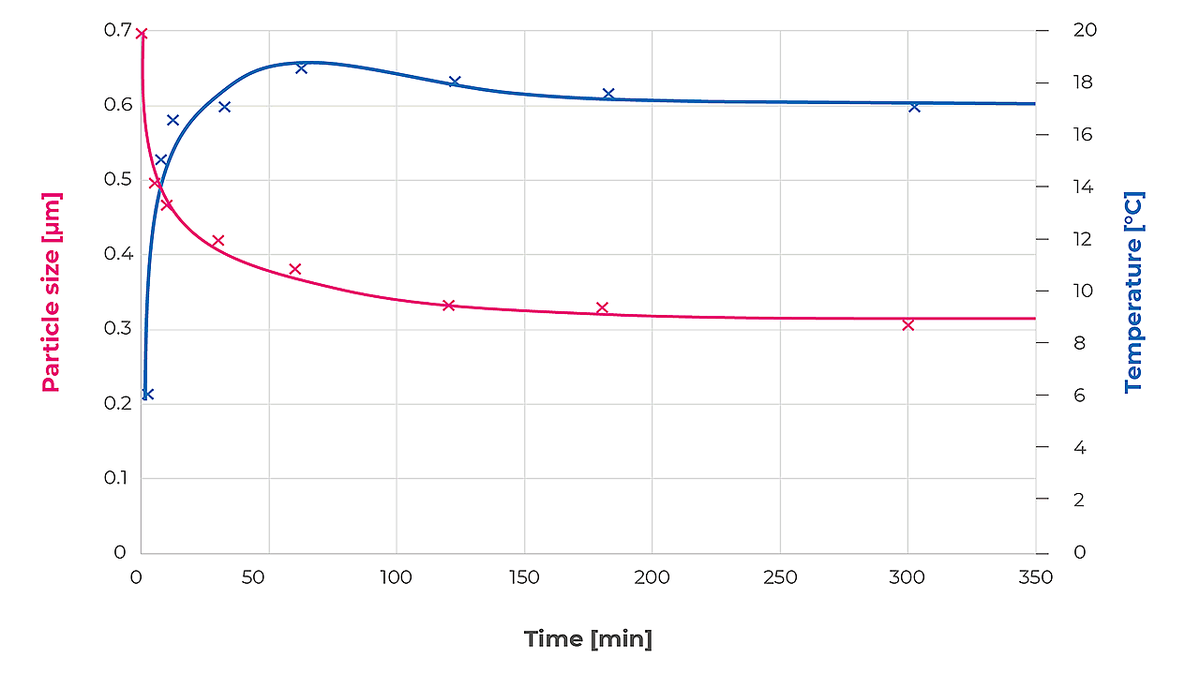

Vývoj veľkosti častíc a teploty pre TiO2 v procese mokrého mletia s nádobami 30 Hz a 2 x 125 ml
Ak sa vzorka chladí mechanochemickým procesom, môže sa zabrániť tvorbe nežiaducich derivátov. Naopak, môže sa použiť aj zahrievanie vzorky, napríklad na zahájenie chemických reakcií a zvýšenie výťažkov produktu.

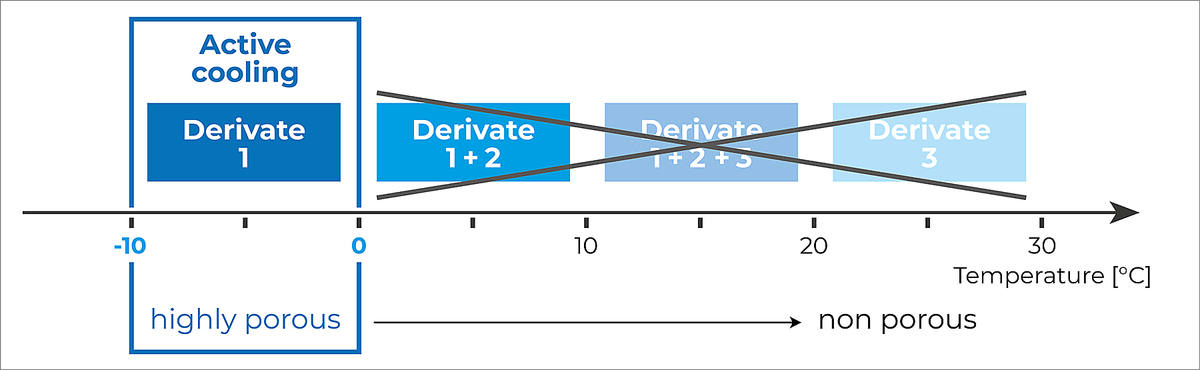

Udržiavaním teploty pod 0 °C sa inhibuje tvorba neporéznych zeolitických organických zlúčenín kovu.
Zvýšením teploty počas syntézy možno zvýšiť výťažok organickej zlúčeniny kovu. © Stuart James, Queens University Belfast.

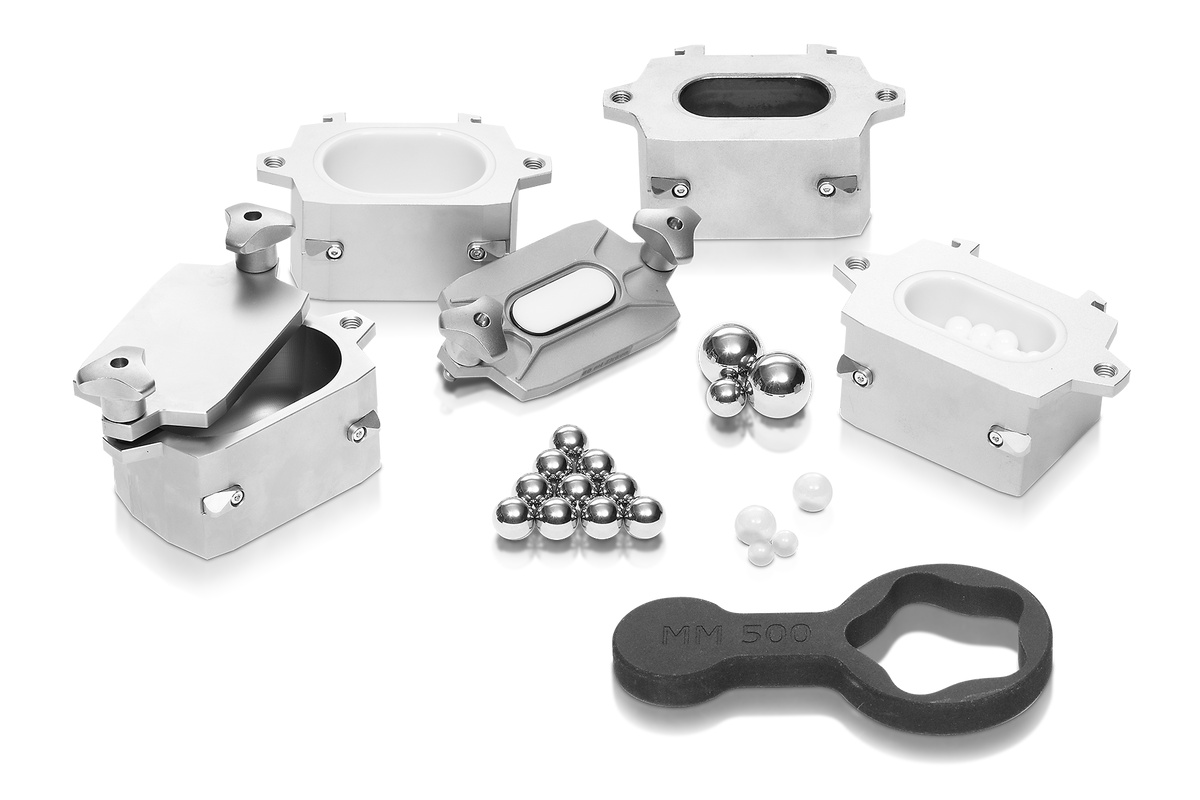

Dostupné veľkosti mlecích nádob sú 50 ml, 80 ml a 125 ml, materiály zahŕňajú nerezovú oceľ, karbid volfrámu a oxid zirkónia, čo zaisťuje prípravu vzorky bez kontaminácie. Je možné mletie bez ťažkých kovov aj pri -100 °C

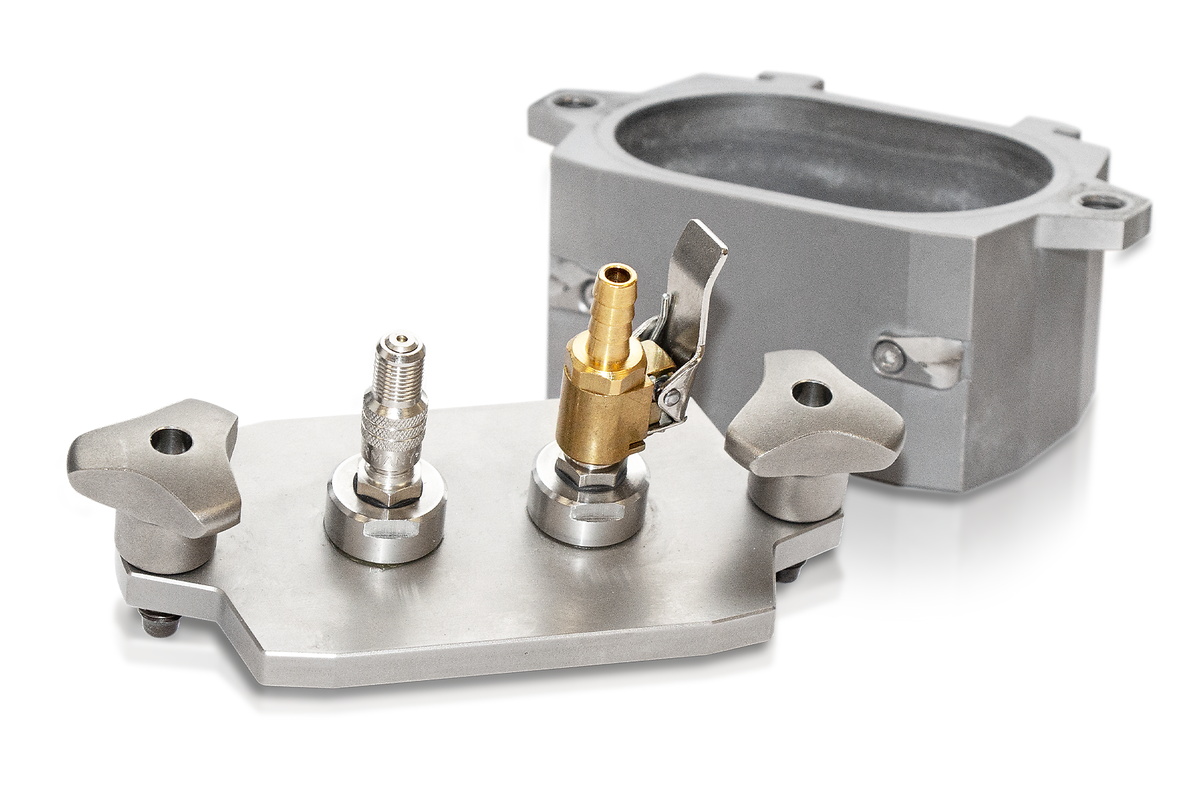

RETSCH ponúka extra aeračné veko pre mlecie nádoby určené pre aplikácie, kde má byť v nádobe guľového mlynu udržiavaná špeciálna atmosféra.
GrindControl meria teplotu a tlak vo vnútri nádoby. Systém obsahuje snímač a prenosovú jednotku, ako aj softvér na analýzu.
Súčasné spracovanie niekoľkých malých vzoriek je možné pomocou viacdutinových nádob a adaptéra pre reakčné liekovky. To je typická požiadavka napríklad pre farmaceutické, chemické a biochemické aplikácie. Nádoby s malými dutinami poskytujú nové príležitosti pre aktivity mechanochemického výskumu zahŕňajúce malé množstvo chemikálií.
Dutiny v nádobách majú oválny tvar, ktorý zaisťuje efektívne miešanie. Nalievacie pomôcky umožňujú bezpečnú manipuláciu so vzorkami. Nádoby s viacerými dutinami sú vyrobené z nerezovej ocele, čím zaisťujú efektívny prenos tepla do alebo zo vzorky.
Adaptér pojme až 18 jednorazových reakčných liekoviek s objemom 1,5 alebo 2,0 ml (napr. fľaštičky Eppendorf) alebo deväť oceľových skúmaviek s objemom 2,0 ml. Oscilačný mlyn MM 500 Control teraz môže so svojimi dvoma mlecími stanicami spracovať až 36 vzoriek v jednom pracovnom cykle. Pokiaľ je potrebné vzorky zmraziť alebo zahriať, je potrebné použiť 2,0 ml oceľovej skúmavky, pretože polymérne reakčné nádoby nemôžu odolať mechanickému zaťaženiu pri extrémnych teplotách. Adaptér je vyrobený z hliníka, takže teplo je účinne prenášané do a z reakčných trubíc.
Viacdutinové nádoby 4 x 10 ml a 2 x 25 ml, vyrobené z nerezovej ocele, vr. pomôcky na nalievanie PTFE.
Adaptér pro 18 x 2 ml bezpečnostných fľaštičiek alebo 9 x 2 ml ocelových zkumakov, vyrobený z hliníka
Pretože MM 500 control možno použiť s chladením alebo bez neho, mlyn ponúka širokú škálu aplikácií. Môže byť použitý k homogenizácii napríklad odpadu, pôdy, chemických produktov, tabliet, liečiv, rúd, zrn, tkanív, skla, vlasov, keramiky, kostí, plastov, zliatin, minerálov, olejnatých semien, rastlín, čistiarenských kalov, piluliek, textilu, vlny atď.
hrozienka
dražé
polystyrén
pôda
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
| Aplikácie | mechanochémia, mechanické legovanie, redukcia veľkosti, miešanie, homogenizácia, kryogénne mletie |
| Oblasť použitia | biológia, chémia / plasty, geológia / metalurgia, jedlo, medicína / farmaceutika, poľnohospodárstvo, sklo / keramika, stavebné materiály, strojárstvo / elektronika, životné prostredie / recyklácia |
| Vstupný materiál | tvrdé, stredne tvrdé, mäkké, krehké, elastické, vláknité |
| Princíp redukcie veľkosti zrna | náraz, trenie |
| Vstupná veľkosť materiálu * | <= 10 mm |
| Konečná jemnosť | ~ 0.1 µm |
| Veľkosť dávky / vstupné množstvo* | max. 2 x 45 ml |
| Obsah mlecej komory | max. 2 x 125 ml |
| Počet mlecích staníc | 2 |
| Frekvencia vibrácií | 3 - 30 Hz (180 -1800 ot/min) |
| Nastavenie požadovanej teploty | digitálny, 0 ... -100 ° C (iba s kryoPadom) |
| Nastavenie času chladenia vzorky | digitálny, 0 ... 60 min (iba s kryoPadom) |
| Nastavenie doby mletia | digitálny, 10 s - 8 h |
| Celková doba mletia | 99 hodin |
| Uložiteľné SOP | 12 |
| Počet uložiteľných programových cyklov | 4 (s 99 opakovaniami) |
| Priemerná doba mletia | 30 s - 2 min |
| Suché mletie | áno |
| Mletie za mokra | áno |
| Kryogénne mletie | áno |
| Druhy mlecích nádobiek | nádoba so skrutkovacím uzáverom s integrovaným bezpečnostným uzáverom, viackomorová nádoba, adaptér pre reakčné fľaštičky s bezpečnostným uzáverom |
| Materiál mlecích nástrojov | kalená oceľ, nerezová oceľ, karbid volfrámu, oxid zirkoničitý |
| Veľkosti mlecích nádob | 10 ml / 25 ml / 50 ml / 80 ml / 125 ml |
| Elektrické napájanie | 100-120 V, 50/60 Hz; 200-230 V, 50/60Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 30 |
| Spotreba energie | 750 W |
| Š x V x H zatvorený | 690 x 375 x 585 mm |
| Š x V x H zatvorený s cryoPadem | 690 x 485 x 585 mm |
| Váha netto | ~ 63 kg |
| Normy | CE |
| Veľkosť vstupu pripojovacieho závitu | G 1/4 "(vnútorný závit) |
| Veľkosť pripojovacieho závitu sady hadičiek | G 3/8 "(vonkajší závit) |
| Prípustné prevádzkové tlakové chladiace zariadenie (poskytnuté zákazníkom) | 0 ... 5 bar |
| typický rozsah tlaku kontinuálnej chladiacej jednotky, napr. kryostat | 1 ... 2 bar |
| Prípustný rozsah tlaku napájania LN2 | 1.2 ...1.4 bar |
| Prípustné kvapaliny | voda, zmes vody a glykolu, termálny olej, kvapalný dusík |
| Tepelné aplikácie | krehnutie, chladenie, zahrievanie, regulácia teploty |
| teplotný rozsah kvapalín | +100 °C ... -196 °C |
| teplotný rozsah chladiacich dosiek | +100 °C ... -100 °C |
| Aplikácie | kryogénne mletie kvapalným dusíkom |
| Rozhranie | RS-232 (MM 500 control) |
| Komunikačné pripojenie | pomocou priloženého prepojovacieho kábla |
| Zdroj napájania | prostredníctvom externého napájania |
| Údaje o elektrickom napájaní (vstup externého napájania) | 100-230V, 50/60 Hz |
| Klasifikácia externého zdroja napájania | Úroveň izolácie lekárskej triedy |
| Údaje o elektrickom napájaní (vstup cryoPad) | 24 V, 1 A |
| Príslušenstvo | LN2 Autofill 150L, LN2 Autofill 50L |
| LED kontrolka stavu | áno |
| Š x V x H | 670 x 110 x 590 mm |
| Váha netto | ~ 26 kg |
| Normy | CE |
| Veľkosť vstupu pripojovacieho závitu | G 1/4 "(vnútorný závit) |
| Veľkosť spojovacieho závitu adaptéra na rúrky z nehrdzavejúcej ocele | UNF 3/4" |
| Prípustný rozsah tlaku napájania LN2 | 1.2 ...1.4 bar |
| Prípustné kvapaliny | Tekutý dusík |
| Emisie | Tekutý plynný dusík, kondenzácia |
| Pripojenie | prostredníctvom priloženej sady hadičiek |
| Výfuk | prostredníctvom priloženého výfukového adaptéra a hliníkovej vlnitej trubice |
| teplotný rozsah kvapalín | -196 °C |
| algoritmus regulácie teploty | PID regulácia teploty |
| Nastavenie požadovanej teploty | digitálný, 0 ... -100 °C |
| Nastavenie času chladenia vzorky | digitálny, 0 ... 60 min |
Mlecie nádoby oscilačného mlynu MM 500 control radiálne oscilujú vo vodorovnej polohe. Zotrvačnosť mlecích guličiek spôsobí, že na zaoblené konce mlecích nádob narazí s vysokou energiou na materiál vzorky a rozdrví ho. Mletie s vysokou energiou je možné pri vysokých frekvenciách až do 30 Hz. Pohyb mlecích nádob v kombinácii s pohybom guličiek ďalej spôsobuje mletia vplyvom trenia a navyše má za následok účinné premiešanie vzorky. Stupeň miešania je možné ešte zvýšiť použitím niekoľkých menších guličiek.
