Oscilačný mlyn MM 400 je skutočne univerzálny mlyn určený na suché, mokré a kryogénne mletie malých objemov vzoriek do 2 x 20 ml. Prášky a suspenzie premieša a homogenizuje v priebehu niekoľkých sekúnd pri frekvencii 30 Hz - bezkonkurenčne rýchlo a jednoducho sa ovláda.
Kompaktná stolová jednotka je vhodná na bežné homogenizačné procesy, ako aj na rozrušovanie biologických buniek na extrakciu DNA/RNA a bielkovín. Vďaka dlhým časom spracovania až do 99 hodín sa MM 400 ideálne hodí na výskumné aplikácie, napríklad v mechanochémii.
Na trhu neexistuje porovnateľná technológia z hľadiska výkonu a flexibility tohto mlynčeka.
Možno vás zaujmú aj modely oscilačných mlynov MM 500 nano a MM 500 vario, ktoré pracujú na rovnakom funkčnom princípe pri frekvencii 35 Hz, ale poskytujú podstatne vyšší výkon. Pre aplikácie, ktoré vyžadujú chladenie alebo ohrievanie vzorky, je oscilačný mlyn MM 500 control ideálnou voľbou. Každý oscilačný mlyn RETSCH má špecifické aplikačné zameranie.
"MM 400 sa používa na homogenizáciu vzoriek svalov, kože, pečene a celých bezstavovcov pred analýzou stabilných izotopov a mastných kyselín. Je rýchly a dôkladne homogenizuje vzorky. Prístroj sa intenzívne používal bez mechanických problémov."
Bruno Rosenberg
Fisheries and Oceans Canada
"Skvelé na homogénne práškovanie zmrazených vzoriek tkanív"
Kristen Cooke
University of Sydney
"Ideálne na prípravu pôdy a rastlinného materiálu na izotopovú analýzu."
David Mitchem
Virginia Tech
"Najúčinnejší prístroj na svete v oblasti zdravotníckej techniky. "
Muhammad Naveed
First Global Link
"V mojom živom laboratóriu rád používam MM 400, ktorý je špecifikovaný ako štandardný prístroj na trhu XRF. "
Gye Ryoung Lee
Gachon University
"Ako vždy vynikajúci stroj, ľahko ovládateľný a užívateľsky prívetivý. Rýchle mletie na požadovanú veľkosť častíc."
Hanna Kaliada
Vivex Biologics, Inc.
"Toto je najlepší guľový mlyn, aký som kedy používal. Veľmi ľahko sa používa a ľahko sa s ním manipuluje."
Xinle Li
Clark Atlanta University
"Tento stroj som používal v IISER Kalkata, India. Je veľmi účinný, praktický a používateľsky prívetivý. Oplatí sa kúpiť."
Surojit Bhunia
Northwestern University
Reprodukovateľnosť je v procesnom reťazci od odberu vzoriek až po analýzu prvoradá. Laboratórne vybavenie, ktoré sa dá kalibrovať, zaručuje vždy reprodukovateľné výsledky s minimálnou štandardnou odchýlkou. To je užitočné najmä pri porovnávaní výsledkov získaných na rôznych miestach.
MM 400 je prvý laboratórny mlynček, ktorý sa dá kalibrovať. Spoločnosť RETSCH najprv kalibruje čas a frekvenciu mlyna a ponúka pravidelnú kalibračnú službu, aby sa zabezpečili reprodukovateľné procesy mletia.
Táto funkcia je vhodná najmä pre
Reprodukovateľnosť je základným princípom vedeckého výskumu a je nevyhnutná na zabezpečenie dôveryhodnosti a spoľahlivosti vedeckých zistení. Oscilačný mlyn MM 400 bol testovaný z hľadiska reprodukovateľnosti v rámci mechanochemickej reakcie a preukázalo sa, že poskytuje vynikajúcu reprodukovateľnosť počas niekoľkých opakovaní, pre obe polohy upnutia a tiež medzi rôznymi zariadeniami. [1]
Drobné zmeny frekvencie z 30 Hz na 29 Hz alebo 28 Hz majú vplyv na výťažnosť reakcie. Zásadný záujem je, aby oscilačný mlyn udržiaval nastavenú hodnotu, napr. 30 Hz, a neodchyľoval sa od nej. Tento predpoklad spĺňa mlyn MM 400, ktorá sa dodáva s kalibračným certifikátom.
Mechanochemická reakcia γ-Al2O3 + ZnO -> ZnAl2O4 prebiehala 30 min s použitím 25 ml mlecích nádob, 2 x 15 mm mlynčekových guľôčok, 1 g edukátov, pri 28 Hz, 29 Hz a 30 Hz päťkrát za sebou. Porovnanie medzi ľavou a pravou upínacou stanicou ukázalo vysoko reprodukovateľné výsledky, tiež porovnanie medzi 5 pokusmi.

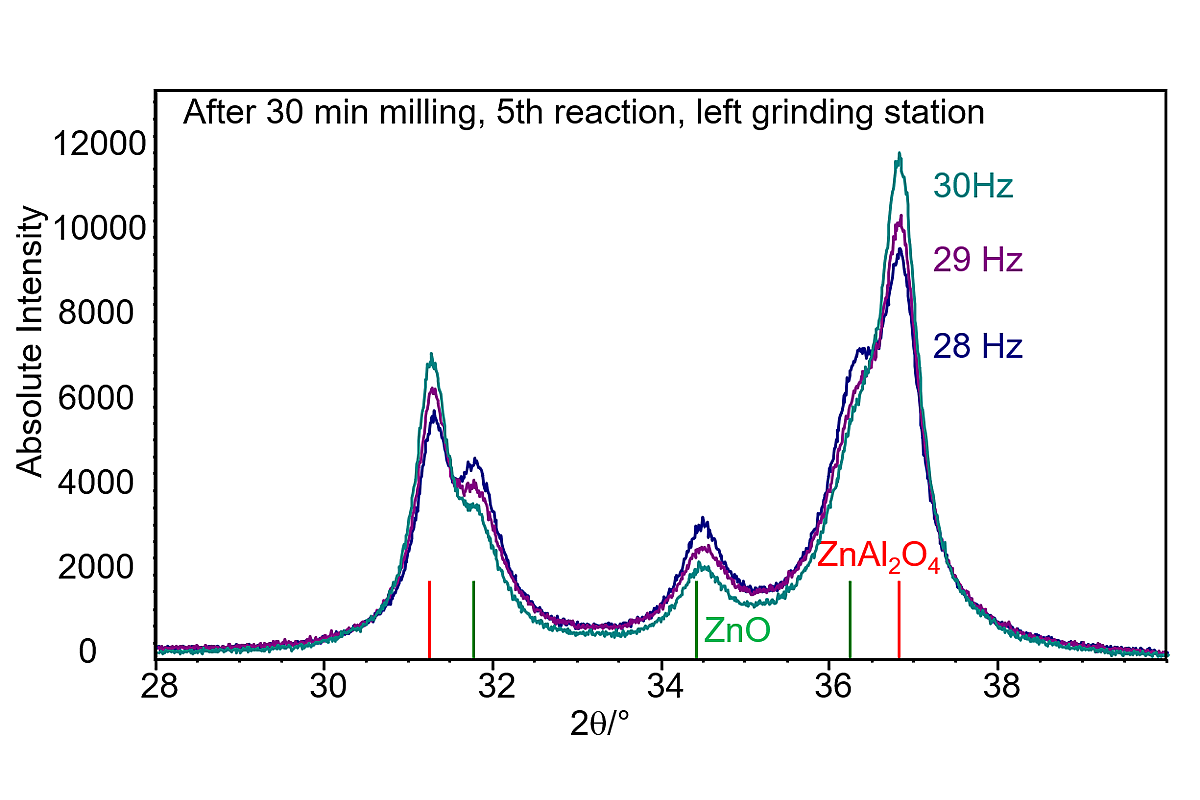

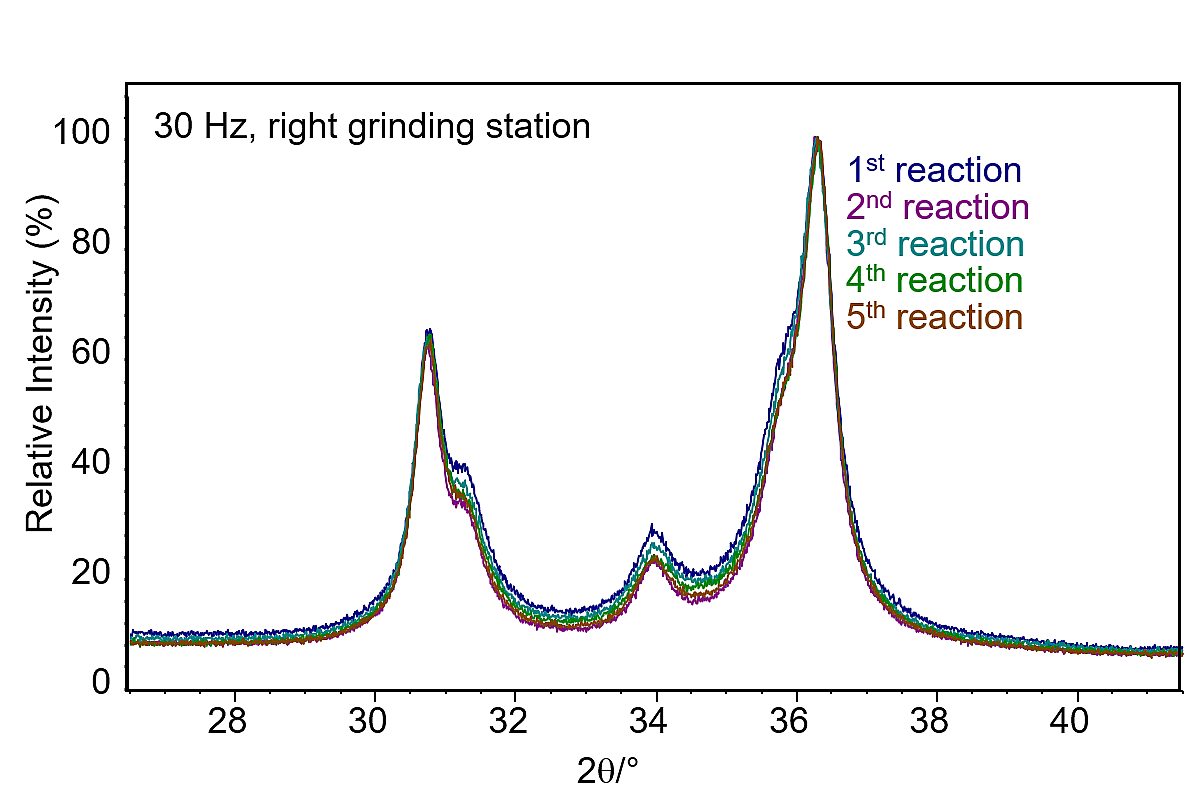

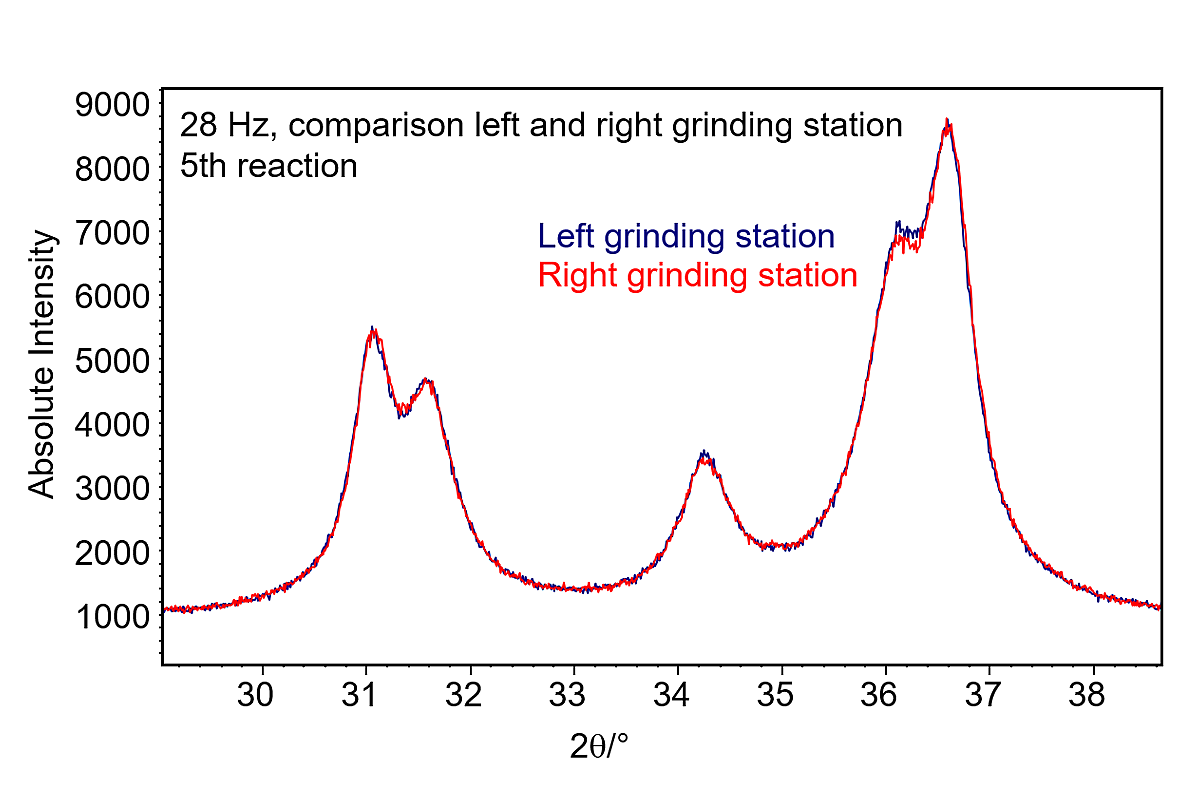

XRD vzorce po mechanochemickej reakcii γ-Al2O3 + ZnO -> ZnAl2O4: vľavo: brúsenie pri 28 Hz, 29 Hz a 30 Hz, výsledky po 5. reakcii. Uprostred: Porovnanie ľavej a pravej mlecej stanice pri 28 Hz po 5. reakcii. Vpravo: Reakcia 1 až 5 pri 30 Hz, pravá mlecia stanica. Výsledky prezentovala skupina Claudie Weidenthalerovej. [9]
Experimenty sa zopakovali s použitím iného zariadenia MM 400, aby sa porovnali výsledky medzi oboma mlynmi. Opäť sa overila vynikajúca reprodukovateľnosť pri 5 testoch vykonaných pri frekvencii 30 Hz pre ľavú aj pravú mleciu stanicu.

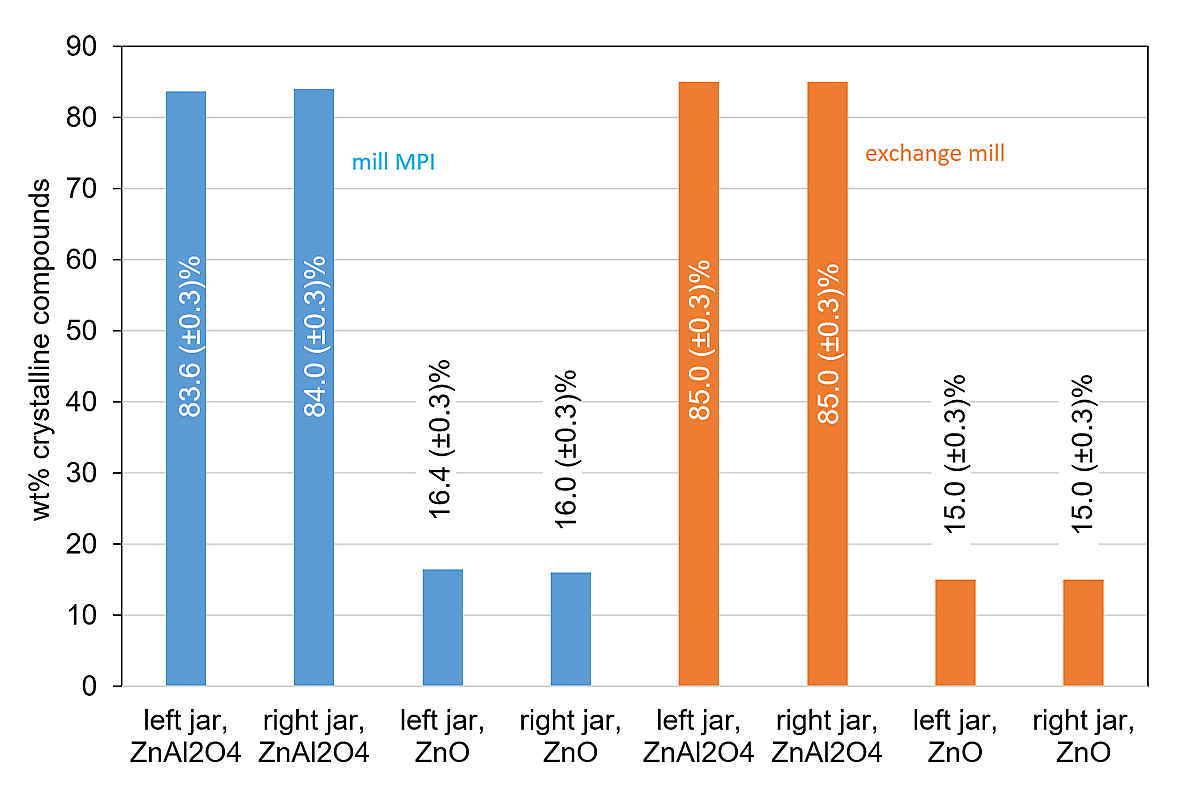

Takmer identické výsledky (hmotnostné % eduktov a produktu) a reprodukovateľnosť sa dosiahli s iným zariadením MM 400. Výsledky prezentovala skupina Claudie Weidenthalerovej. [1]
Oscilačné mlyny sa často používajú na homogenizáciu biologických vzoriek. Takzvané drobenie s malými sklenenými korálkami je osvedčenou metódou na rozrušovanie buniek kvasiniek, mikrorias alebo baktérií. Vzorka sa počas tohto procesu len mierne zahrieva, čo možno znížiť na minimum predbežným ochladením.
MM 400 umožňuje efektívne rozrušiť až 240 ml bunkovej suspenzie na extrakciu DNA/RNA a bielkovín. Na presnú diagnostiku infekcií možno neporušené baktérie izolovať z tkaniva pomocou adaptérov v 8 x 30 ml skúmavkách alebo 10 x 5 ml fľaštičkách.
Prístroj MM 400 možno používať s celým radom jednorazových adaptérov na injekčné liekovky s nasledujúcimi kapacitami:
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
Kónické centrifugačné skúmavky sú najvhodnejšie na mletie 25 až 30 g rastlinného materiálu, napríklad kvetu konope. Tieto 50 ml skúmavky možno použiť aj na homogenizáciu až 8 vzoriek tkanív, napríklad čerstvej pečene v tlmivom roztoku, pomocou oceľových alebo zirkónových guličiek. Na minimalizáciu mechanického namáhania skúmaviek sa odporúča znížená frekvencia a vysoká úroveň naplnenia, napr. pufrom a vzorkou.
Oscilačný mlyn MM 400 - narušenie kvasinkových buniek*
*Video ukazuje predchádzajúci model s identickým funkčným princípom.
Oscilačný mlyn MM 400 - Homogenizácia kanabisu*

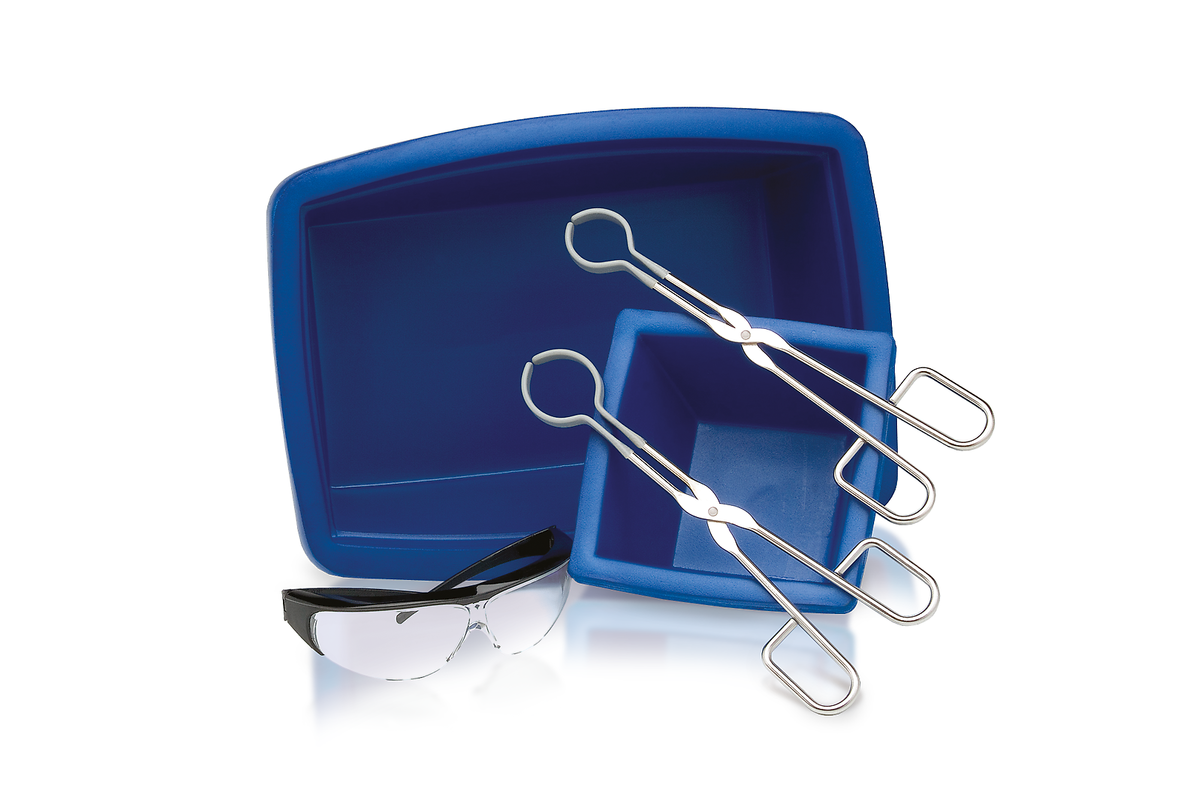

Súprava kryo je cenovo výhodné riešenie na kryogénne spracovanie vzoriek pomocou oscilačného mlyna MM 400. Súprava pozostáva z dvoch izolovaných nádob, dvoch klieští a ochranných okuliarov.
Vzorka, ktorá sa má krehčit, a mlecia guľa sa naplnia do mlecej nádoby z nehrdzavejúcej ocele, ktorá sa pevne zaskrutkuje. Nepriame krehčenie sa vykonáva predbežným ochladením nádoby v kúpeli s tekutým dusíkom. Približne po 2 minútach je vzorka dostatočne ochladená na kryogénne spracovanie..
Ak je potrebné vyhnúť sa priamemu kontaktu s tekutým dusíkom, vhodnou voľbou je mlyn CryoMill alebo oscilačný mlyn MM 500 control. Oba mlyny možno prevádzkovať s nádobami vyrobenými z iných materiálov ako oceľ na kryogénne mletie.
Oscilačný mlyn MM 400 - kryogénne mletie*
Mechanochémia umožňuje rýchle reakcie látok v prostredí bez rozpúšťadiel. Niektoré chemické reakcie si vyžadujú trecie sily planetového guľového mlyna, zatiaľ čo iné typy reakcií si vyžadujú prísun energie prostredníctvom nárazov - práve tu prichádza na rad oscilačný mlyn MM 400.
Objemy vzoriek, ktoré sú k dispozícii pre výskumné aplikácie, sú často veľmi malé. Preto sú výhodné malé veľkosti nádob na mletie do 50 ml, aké sú k dispozícii pre MM 400. Vzhľadom na často dlhé reakčné časy je ďalším dôležitým aspektom možnosť naprogramovať niekoľkohodinový čas procesu.
Oscilačné mlyny ponúkajú v porovnaní s planetovými guľovými mlynmi v mechanochemických aplikáciách jedinečnú výhodu: použitie priehľadných nádob v kombinácii s typickým horizontálnym pohybom nádoby umožňuje in-situ RAMAN spektroskopiu. To umožňuje monitorovať reakčný proces v reálnom čase s cieľom určiť optimálny čas na dosiahnutie maximálneho výťažku a vyhnúť sa predlžovaniu spracovania.
MM 400 ponúka mnoho výhod pre mechanochemické aplikácie:
Časový priebeh Knoevenagelovej reakcie medzi vanilínom a kyselinou barbiturovou za mechanochemických podmienok s použitím mlecích guľôčok z oxidu zirkoničitého s priemerom 2x10 mm v 19 ml PMMA mlecej nádobe pri frekvencii 30 Hz. Reakcia prebiehajúca počas 30 minút s viditeľným priebehom indikovaným zmenou farby.
So súhlasom Dr. Svena Grätza, Ruhr-University Bochum, Fakulta chémie a biochémie, AG Prof. Borchardt.
In-situ Raman spectroscopy is a powerful analytical technique that allows for the monitoring and analysis of materials in their natural or process environment. This method utilizes Raman scattering, a phenomenon where light interacts with molecular vibrations, leading to shifts in the wavelength of the scattered light. These shifts provide a unique spectral fingerprint for the material being analyzed, offering insights into its chemical composition or molecular structure.
The "in-situ" aspect refers to the ability to observe and measure these characteristics directly during an ongoing process. This can include observing changes in the presence of various chemical reactions, also the so called mechanochemistry. Mechanochemistry involves the use of impact, shearing, or friction actions to induce chemical changes in solids. This approach is increasingly popular for its ability to bypass the need for solvents, potentially offering a more environmentally friendly and energy-efficient pathway for chemical synthesis. The Raman spectroscopy can provide invaluable insights into the reaction mechanism, phase transformations, reaction kinetics or for optimization of reaction conditions.
The MM 400 is “Raman-ready”, allowing easy removal of the bottom plate inlay. The bottom plate has openings for the Raman probe to consistently measure at the bottom of the jars by placing the Raman probe underneath the mill and thus underneath the jars, where particle interaction is most intense, ensuring accurate data. The Retsch PMMA grinding jars, with their transparency and chemical resistance, enhance spectral data without contamination. The plane outer shapes of the jars further enhance the spectroscopic data. These design adjustments streamline the experimental workflow. Researchers can now perform in-situ Raman spectroscopy with greater ease and precision, opening new possibilities for in-depth material analysis.

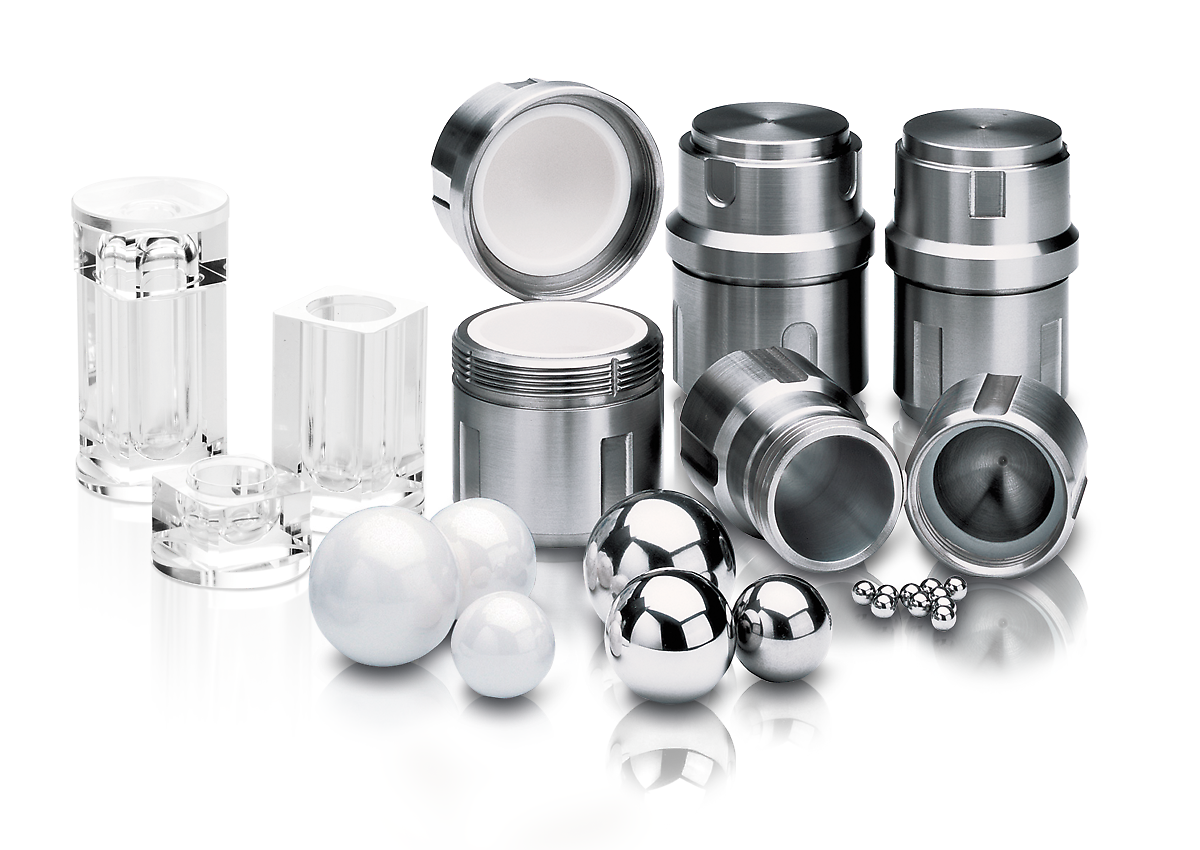

Menovitý objem mlecích nádob so skrutkovacím uzáverom sa pohybuje od 1,5 ml do 50 ml; dostupné materiály zahŕňajú kalenou oceľ, nerezovú oceľ, achát, karbid volfrámu, zirkónia a PTFE, čo zaisťuje prípravu vzoriek bez kontaminácie.
Transparentné nádoby na mletie z PMMA sa používajú na in-situ spektroskopiu RAMAN, ale umožňujú aj aplikácie s fotochemickými reakciami. Okrem toho sú odolné voči rôznym chemikáliám. Nádoby možno používať s predchodcom MM 400, rovnako ako sú staršie modely nádob kompatibilné s najnovším modelom oscilačného mlyna.

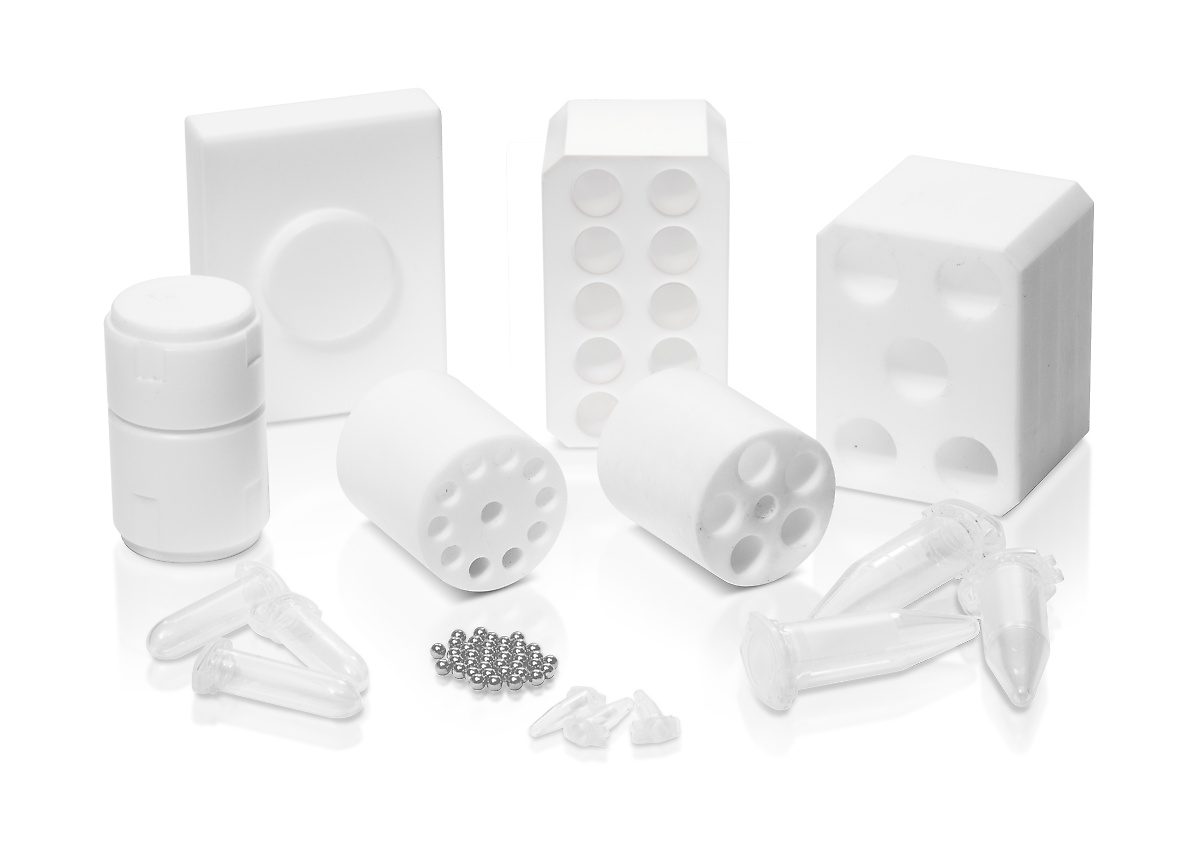

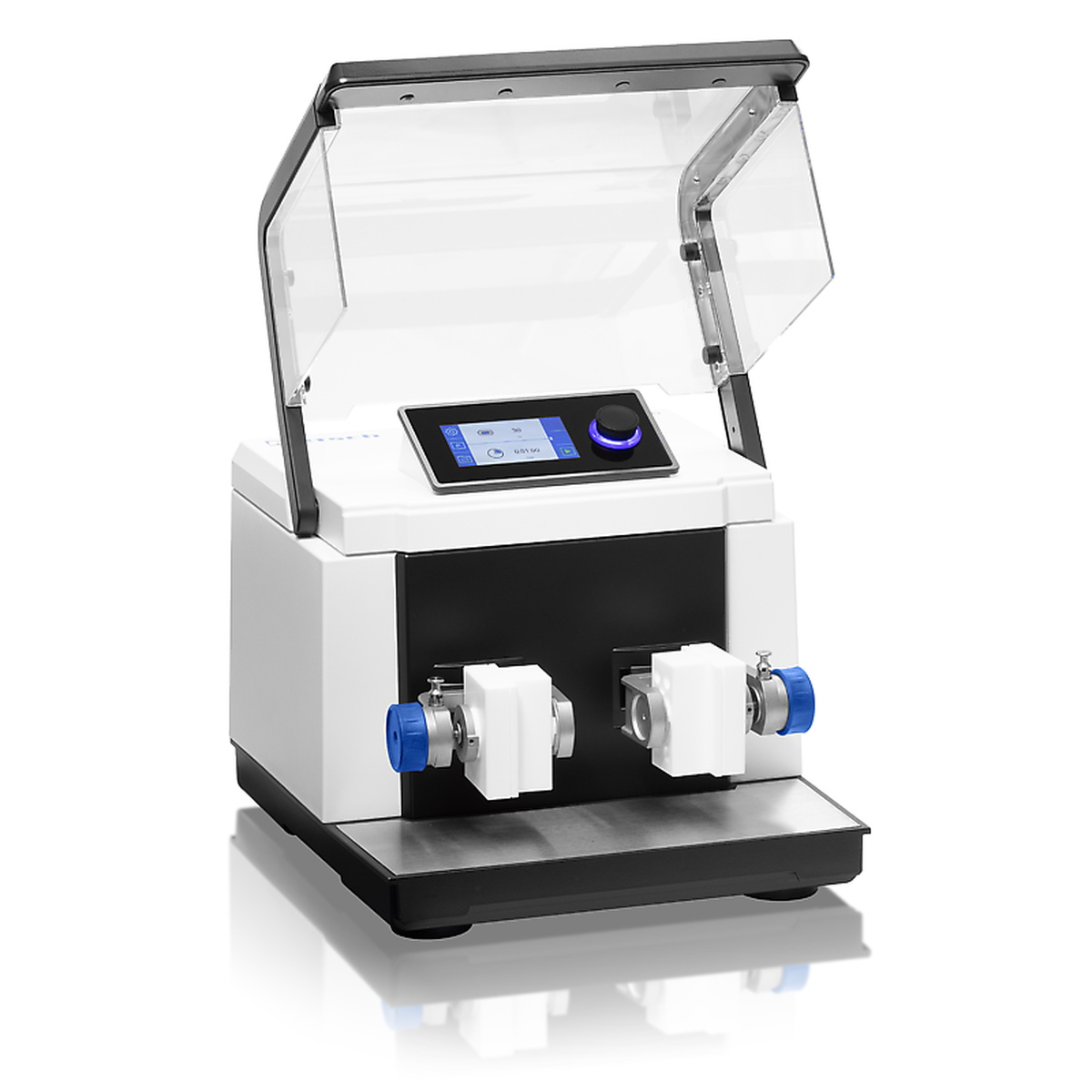

V MM 400 možno použiť adaptéry pre 0,5 / 1,5 / 2 / 5 ml ampulky na jedno použitie. Pre väčšie množstvo vzoriek, napr. pre extrakciu bielkovín sú k dispozícii adaptéry pre 50 ml kónické centrifugačnej skúmavky alebo 30 ml fľaše so širokým hrdlom.

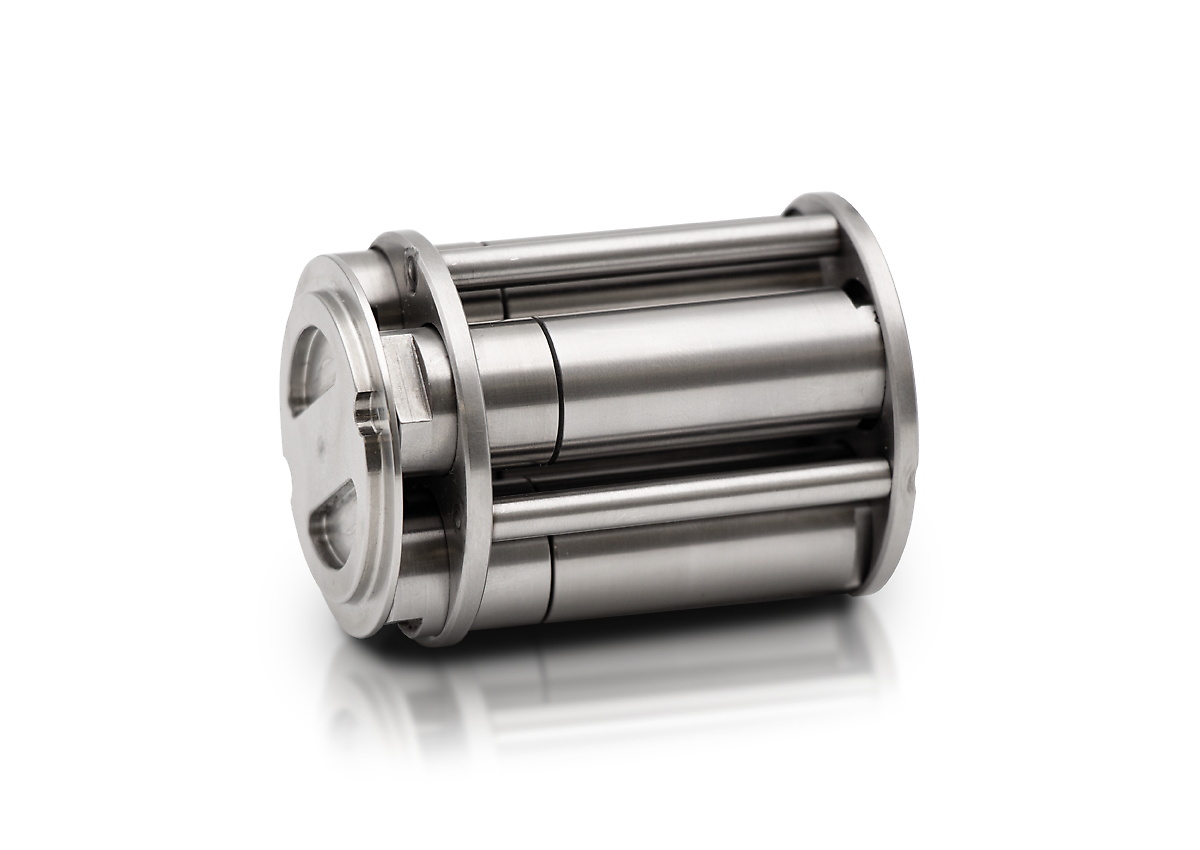

MM 400 môže byť vybavený adaptérmi, do ktorých sa zmestia štyri 5 ml mlynčeky z nehrdzavejúcej ocele, čo umožňuje súčasné rozprašovanie maximálne 8 vzoriek. Táto zvýšená priepustnosť je obzvlášť výhodná pre mechanochemické aplikácie.
1.5 alebo 2 ml
jednorázové
uzatváracie ampulky
2 x 10 ml max.
5 ml
jednorázové
uzatváracie ampulky
2 x 5 ampulky max.
30 ml
jednorazové fľaštičky
s širokým hrdlom
2 x 4 fľaštičky max.
50 ml
jednorazové kónické
centrifugačné skúmavky
2 x 4 skúmavky max.
Veľkosť nádoby by sa mala prispôsobiť objemu vzorky, aby sa zabezpečili optimálne výsledky. Ideálne je, ak sú mlecie guľôčky trikrát väčšie ako najväčší kus vzorky. Počty a veľkosti guľôčok uvedené v nasledujúcej tabuľke sa riadia týmto pravidlom. Na rozomletie napríklad 20 ml vzorky pozostávajúcej z častíc s veľkosťou 8 mm sa odporúča použiť 50 ml nádobu a 25 mm guľôčky. Podľa tabuľky je potrebná jedna mlynská guľa. 20 ml vzorky s časticami s veľkosťou 5 mm však možno homogenizovať pomocou štyroch 15 mm guľôčok.
| Nádoba na mletie nominálny objem |
Množstvo vzorky | Max. vstupná veľkosť | Odporúčaná náplň guľôčok (v kusoch) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
| 1.5 ml | 0.2 - 0.5 ml | 1 mm | 1 - 2 | - | - | - | - | - | - |
| 5 ml | 0.5 - 2 ml | 2 mm | - | 1 - 2 | - | - | - | - | - |
| 10 ml | 2 – 4 ml | 4 mm | - | 5 - 7 | 1 - 2 | 1 - 2 | - | - | - |
| 25 ml | 4 – 10 ml | 6 mm | - | - | 5 - 6 | 2 - 4 | 1 - 2 | - | - |
| 35 ml | 6 – 15 ml | 6 mm | - | - | 6 - 9 | 4 - 6 | 2 - 3 | 1 | - |
| 50 ml | 8 – 20 ml | 8 mm | - | - | 12 - 14 | 6 - 8 | 3 - 4 | 1 | 1 |
V tabuľke sú uvedené odporúčané náplne (v kusoch) mlynských gúľ rôznych veľkostí vo vzťahu k objemu mlecej nádoby, množstvu vzorky a maximálnej veľkosti vstupného materiálu.
Oscilačné mlyny RETSCH sú skutoční všestranní pomocníci. Homogenizujú napríklad zliatiny, krmivo pre zvieratá, kosti, keramiku, obilniny, chemické výrobky, uhlie, koks, lieky, elektronický šrot, sklo, zrno, vlasy, minerály, olejnaté semená, rudy, papier, rastlinné materiály, plasty, odpadové vody, zemina , slama, tablety, textil, papier, tabak, vzorky odpadu, drevo, vlna atď.
30 ml vzorky
50 ml nádoba z nehrdzavejúcej ocele
1 x 25 mm guľôčka z nehrdzavejúcej ocele
2 min pri 30 Hz
30 ml bunkovej suspenzie
8 x 50 ml kónická centrifugačná skúmavka (adapter)
každá s 25 ml sklenených guľôčok; 0,5-0,75 mm
30 s pri 30 Hz
15 ml vzorky
50 ml nádoba z nehrdzavejúcej ocele
1 x 25 mm guľôčka z nehrdzavejúcej ocele
krehčenie v LN2 počas 3 min
4 x 2 min pri 30 Hz s medzichladením
20 ml vzorky
50 ml nádoba z nehrdzavejúcej ocele
1 x 25 mm guľôčka z nehrdzavejúcej ocele
1 min pri 30 Hz
5 ml vzorky
10 ml nádoba z oxidu zirkoničitého
2 x 12 mm guľôčky z oxidu zirkoničitého
3 min pri 30 Hz
20 ml vzorky
50 ml nádoba z nehrdzavejúcej ocele
1 x 25 mm guľôčka z nehrdzavejúcej ocele
krehčenie v LN2 počas 3 min
4 x 2 min pri 30 Hz s medzichladením
3 g vzorky
50 ml nádoba z nehrdzavejúcej ocele
1 x 25 mm guľôčka z nehrdzavejúcej ocele
krehčenie LN2 počas 2 min
90 s pri 30 Hz
10 ml vzorky
25 ml nádoba z oxidu zirkónia
2 x 15 mm guľôčky z oxidu zirkónia
2 min pri 30 Hz
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Our instruments are recognized as the benchmark tools for a wide range of application fields in science and research. This is reflected by the extensive citations in scientific publications. Feel free to download and share the articles provided below.
| Aplikácie | zmenšovanie veľkosti, miešanie, homogenizácia, rozrušovanie buniek, kryogénne mletie, mechanochémia |
| Oblasť použitia | biológia, chémia / plasty, geológia / metalurgia, jedlo, medicína / farmaceutika, poľnohospodárstvo, sklo / keramika, stavebné materiály, strojárstvo / elektronika, životné prostredie / recyklácia |
| Vstupný materiál | tvrdé, stredne tvrdé, mäkké, krehké, elastické, vláknité |
| Princíp redukcie veľkosti zrna | náraz, trenie |
| Vstupná veľkosť materiálu * | <= 8 mm |
| Konečná jemnosť | ~ 5 µm |
| Veľkosť dávky / vstupné množstvo* | max. 2 x 20 ml |
| Počet mlecích staníc | 2 |
| Frekvencia vibrácií | 3 - 30 Hz (180 - 1800 ot/min) |
| Priemerná doba mletia | 30 s - 2 min |
| Max. čas mletia | 99 hodin |
| Suché mletie | áno |
| Mletie za mokra | áno |
| Kryogénne mletie | áno |
| Spracovanie bunkového materiálu pomocou mikroskúmaviek | áno, až do 20 x 2.0 ml |
| Samocentrujúce upínacie zariadenie | áno |
| Druhy mlecích nádobiek | nádoby so skrutkovacím vekom |
| Materiál mlecích nástrojov | kalená oceľ, nehrdzavejúca oceľ, karbid volfrámu, achát, oxid zirkónia, PTFE, PMMA |
| Veľkosti mlecích nádob | 1.5 ml / 5 ml / 10 ml / 25 ml / 35 ml / 50ml |
| Nastavenie doby mletia | digitálny, 10 s - 8 h |
| Uložiteľné SOP | 12 |
| Ukladacie cyklistické programy | 6 |
| Elektrické napájanie | 100-240 V, 50/60 Hz |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 30 |
| Spotreba energie | 165W |
| Š x V x H zatvorený | 385 x 350 x 470 mm |
| Váha netto | ~ 27,5 kg |
| Normy | CE |
Mlecie nádoby MM 400 radiálne oscilujú vo vodorovnej polohe. Zotrvačnosť mlecích gulí spôsobí ich náraz s vysokou energiou na materiál vzorky na zaoblených koncoch mlecích nádob a jeho oslabenia na prášok. Tiež pohyb mlecích nádob v kombinácii s pohybom guličiek vedie k intenzívnemu miešaniu vzorky.
Stupeň miešania je možné ešte zvýšiť pomocou niekoľkých menších guličiek. Ak sa použije niekoľko malých guličiek (napr. sklenené guľôčky), môže dôjsť napríklad k narušeniu biologických buniek. Účinky veľkého trenie medzi guličkami zabezpečujú účinné narušenie buniek.
[1] Reakčná schéma a prevedenie experimentov: Dr. Mgr: Dr. Claudia Weidenthaler, vedúca výskumnej skupiny pre práškovú difrakciu a povrchovú spektroskopiu heterogénnej katalýzy, Max-Planck Institut für Kohleforschung, Mülheim an der Ruhr.
