Merací systém GrindControl

GrindControl monitoruje a zaznamenáva vývoj tlaku a teploty v guľovom mlyne.

Monitorovanie dvoch stavových veličín "tlak" a "teplota" poskytuje cenné informácie o tom, čo sa deje vo vnútri mlecej nádoby. Systém Retsch GrindControl sa používa na zlepšenie prípravy vzoriek, napríklad materiálov citlivých na teplotu, na riadenie koloidných alebo dlhodobých procesov mletia alebo na úspešné vykonávanie syntézy materiálov, ako je mechanické legovanie alebo mechanochemické procesy.

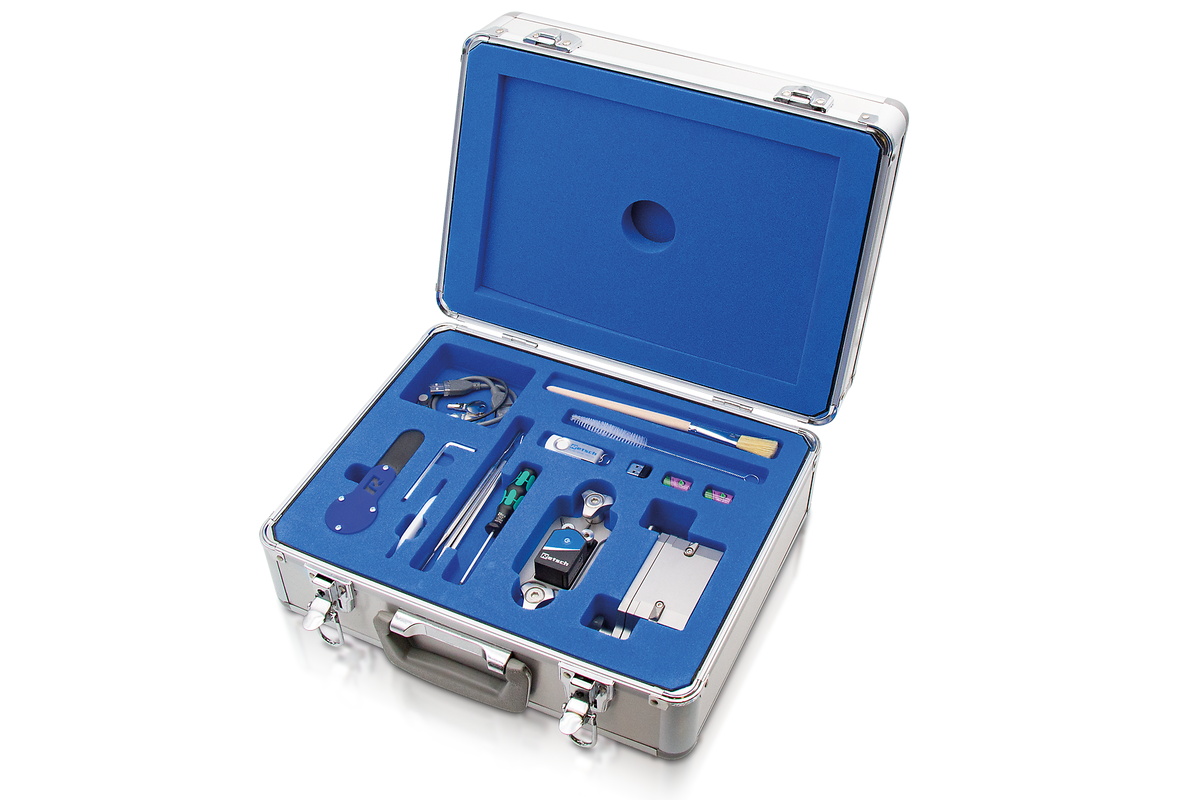

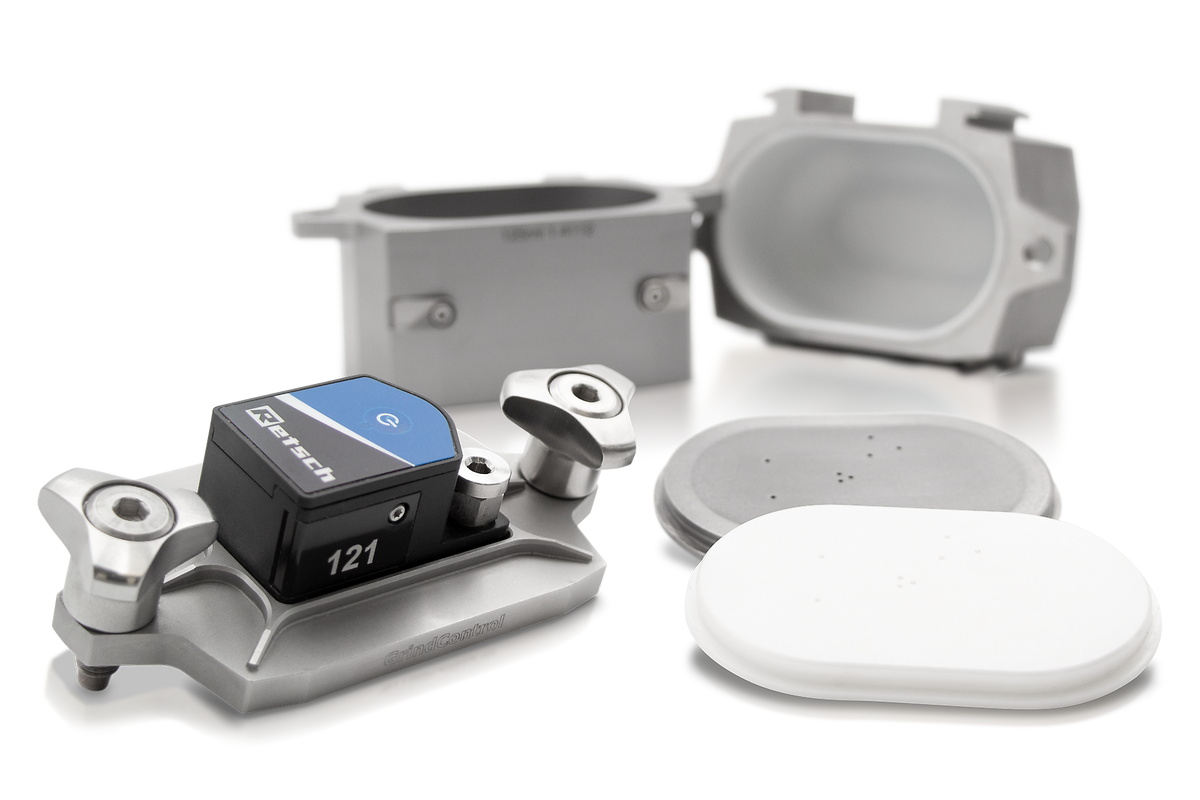

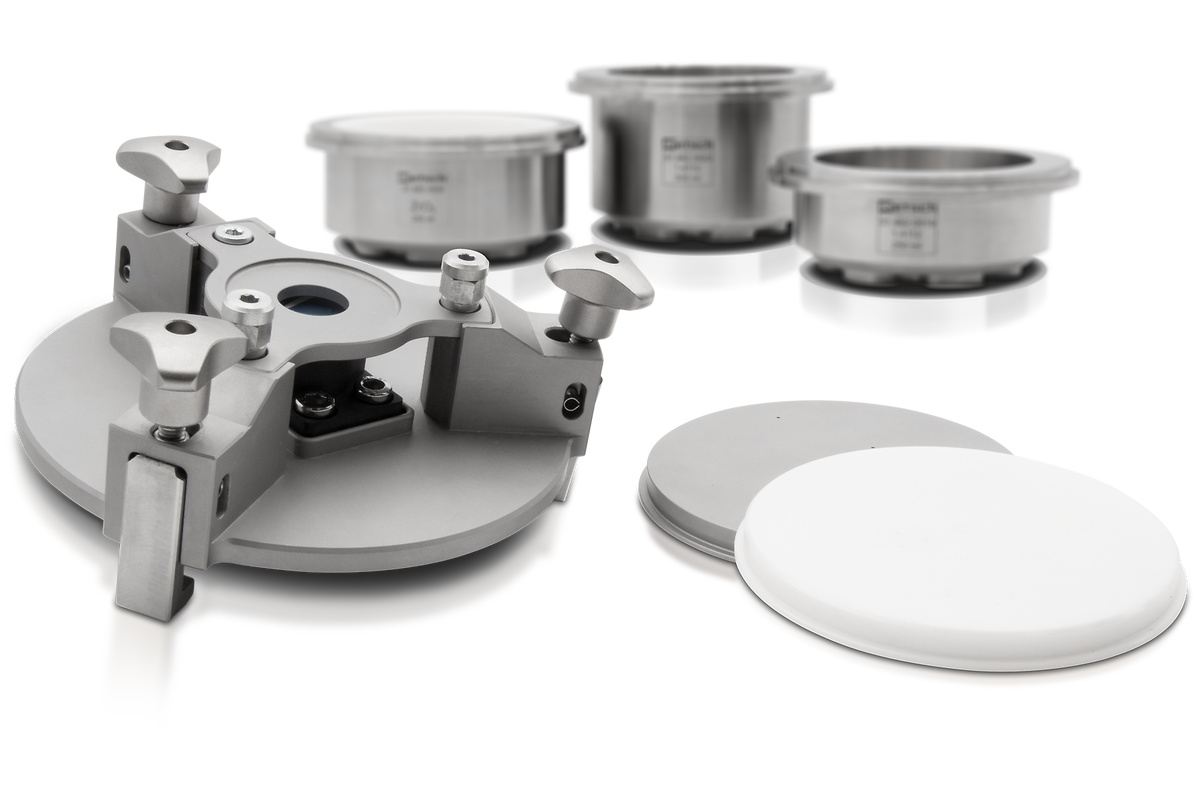

Systém GrindControl je k dispozícii pre planetárne guľové mlyny PM 100, PM 300 a PM 400, ako aj pre nano a kontrolné oscilačné mlyny MM 500 a mlyn Emax. Systém pozostáva z hardvéru na meranie tlaku a teploty a analytického softvéru.

GrindControl Výhody merania teploty a tlaku

Monitorovanie a dokumentovanie teploty a tlaku v brúsnej nádobe je zaujímavé pre výskum aj kontrolu kvality.

Používa sa na zlepšenie:

Kvality: Teplota a tlak môžu významne ovplyvniť kvalitu konečného produktu spracovaného v guľovom mlyne. Monitorovaním týchto dvoch veličín možno zabezpečiť kvalitu konečného výrobku.

Účinnosť: Monitorovaním aktuálnej teploty možno zabezpečiť, aby sa vzorka mlela za optimálnych podmienok.

Bezpečnosť: Počas procesu guľového mletia sa môžu vyskytnúť vysoké teploty a tlaky, ktoré môžu byť potenciálne nebezpečné. Monitorovanie teploty a tlaku môže zabezpečiť, že proces guľového mletia zostane v rámci stanovených limitov.

Detekcia chýb: Náhla zmena teploty alebo tlaku počas procesu mletia v guľovom mlyne môže naznačovať, že proces mletia neprebieha optimálne. Priebežným monitorovaním týchto parametrov možno včas odhaliť odchýlky, čo umožňuje rýchlo identifikovať a odstrániť potenciálne problémy.

In-situ monitorovanie reakcií mechanochemickej syntézy (MSR)

Sledovanie dvoch premenných „tlak“ a „teplota“ poskytuje cenné informácie o tom, čo sa deje vo vnútri mlecej nádoby. Systém GrindControl spoločnosti RETSCH sa používa na riadenie koloidných alebo dlhodobých procesov mletia alebo na úspešné vykonávanie syntéz materiálov, ako je mechanické legovanie alebo iné mechanochemické procesy. Systém GrindControl je k dispozícii pre planetové guľové mlyny PM 100, PM 300 a PM 400, pre oscilačné mlyny MM 500 nano a MM 500 control a tiež pre vysoko výkonný guľový mlyn Emax. Pozostáva z hardvéru na meranie tlaku a teploty a analytického softvéru.

Mechanochemická syntéza sa uskutočnila v oscilačnom mlyne MM 500 nano s použitím 125 ml mlecie nádoby z nehrdzavejúcej ocele, vybaveného systémom GrindControl na monitorovanie plynu a tlaku. Elementárne prekurzory sa do nádoby zaviedli spolu s guľôčkami z nehrdzavejúcej ocele s rozmermi 32 x 10 mm. Reakcia prebiehala vo vzduchovej atmosfére pri frekvencii 20 Hz. Proces mletia sa zastavil, keď náhla zmena teploty a tlaku signalizovala úspešné ukončenie MSR.

Mechanicky indukovaný samoprevádzkový reakčný dej pri syntéze sa monitoroval pomocou systému GrindControl. Po 20 sekundách mletia došlo k výbuchu, ktorý viedol k výraznému zvýšeniu tlaku z 0 na 730 mbars a k zvýšeniu teploty. V tejto aplikácii systém GrindControl umožnil presne sledovať čas vznietenia počas syntézy, čo je jediný parameter, ktorý je pre reakciu zaujímavý. [8]

Princíp funkcie

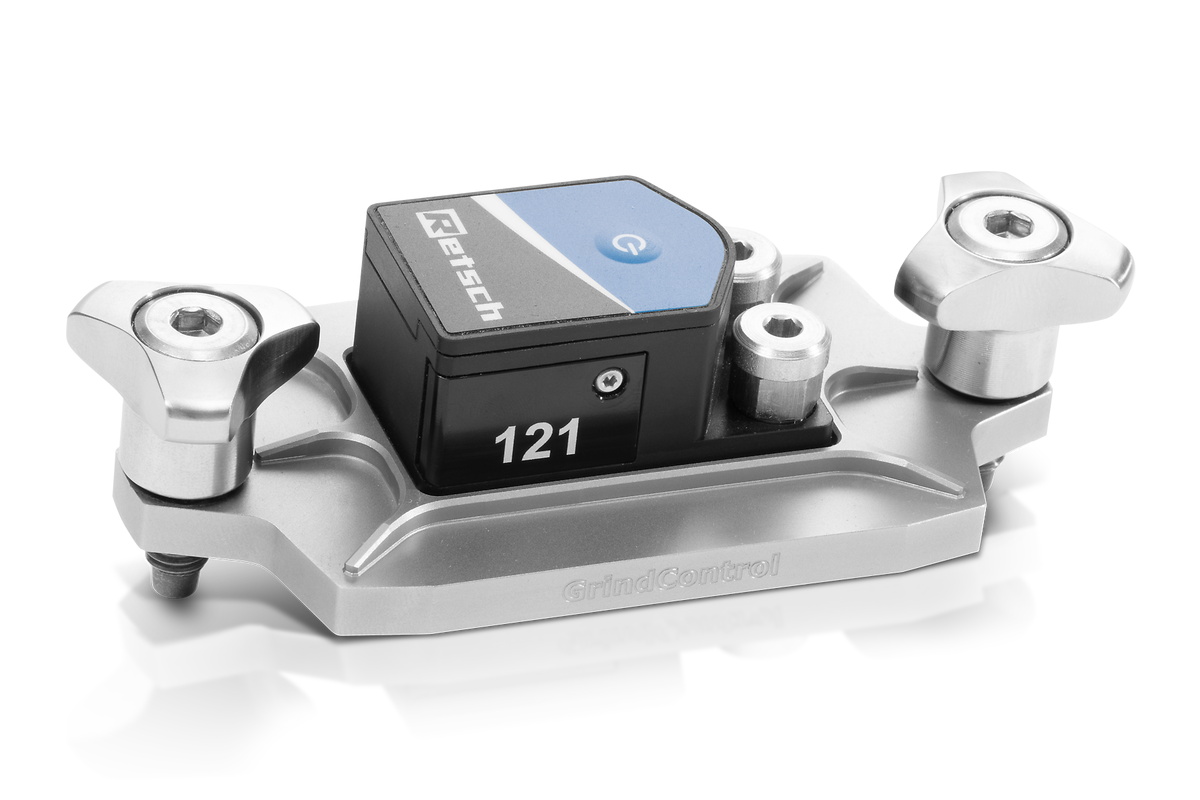

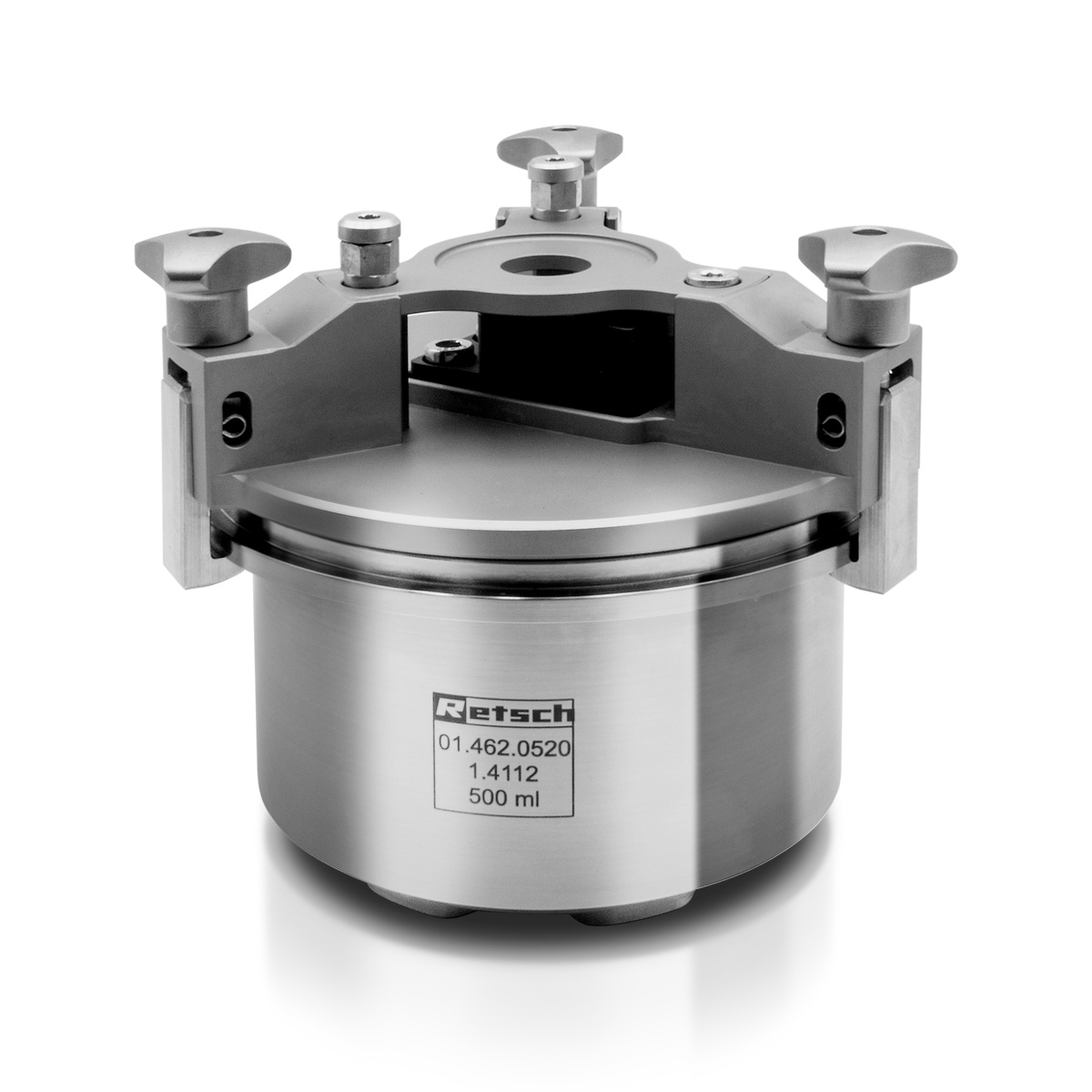

Vysielač je integrovaný vo veku a posiela signály údajov zo snímača tlaku a teploty do prijímača, ktorý je pripojený k počítaču. Na prenos sa používa zabezpečený štandardný priemyselný protokol. Na zisťovanie teploty vo vnútri nádoby na mletie je teplotný snímač tepelne oddelený. Na ochranu snímača tlaku pred znečistením sa používa filter.

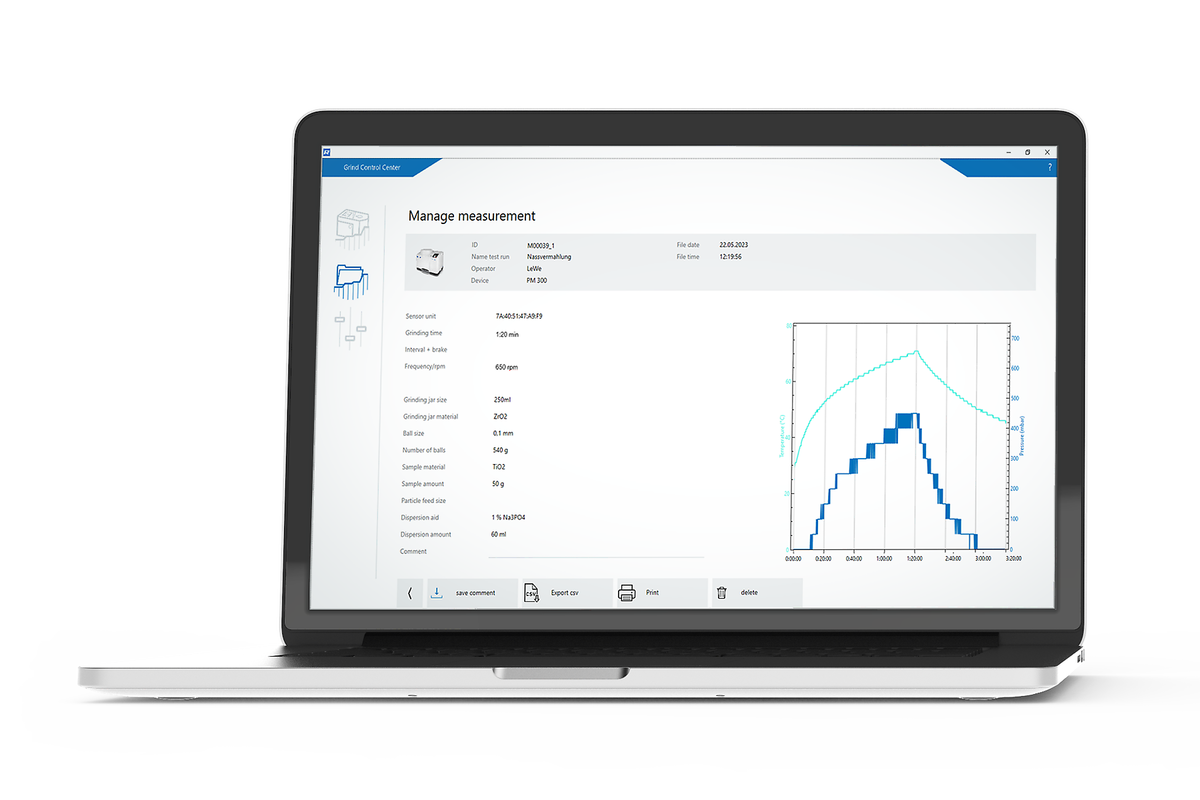

Softvér GrindControl je intuitívny zrozumiteľný program, ktorý umožňuje sledovať merané veličiny v reálnom čase a dosahovať namerané hodnoty. Údaje z merania prenesené do počítača sa ukladajú vo forme protokolu o meraní do zoznamu postupných meraní a údaje možno exportovať na ďalšie spracovanie.
