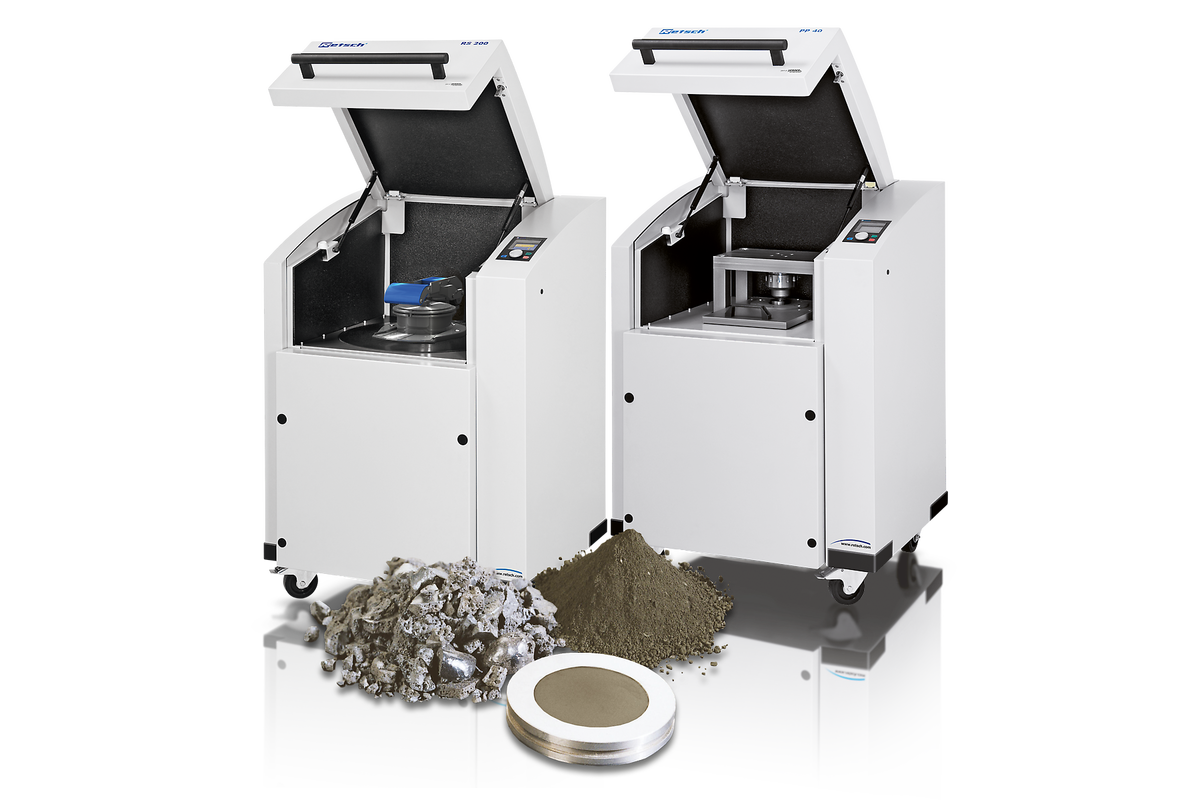

Pokiaľ ide o prípravu vzoriek na spektrálnu analýzu, žiadny mlyn neprekoná rýchlosť vibračného diskového mlyna. Vibračný diskový mlyn RS 200 spoločnosti RETSCH je ideálny na rýchle a reprodukovateľné mletie tvrdých, krehkých a vláknitých materiálov na analýzu.
Vďaka výkonnému pohonu Stabilized-Plane-Drive pracuje mlyn RS 200 stabilne a plynulo aj pri ťažkých mlecích súpravách a maximálnych otáčkach. Dosahuje veľkosť mletia od 20 do 100 mikrónov za niekoľko sekúnd a s vynikajúcou reprodukovateľnosťou.

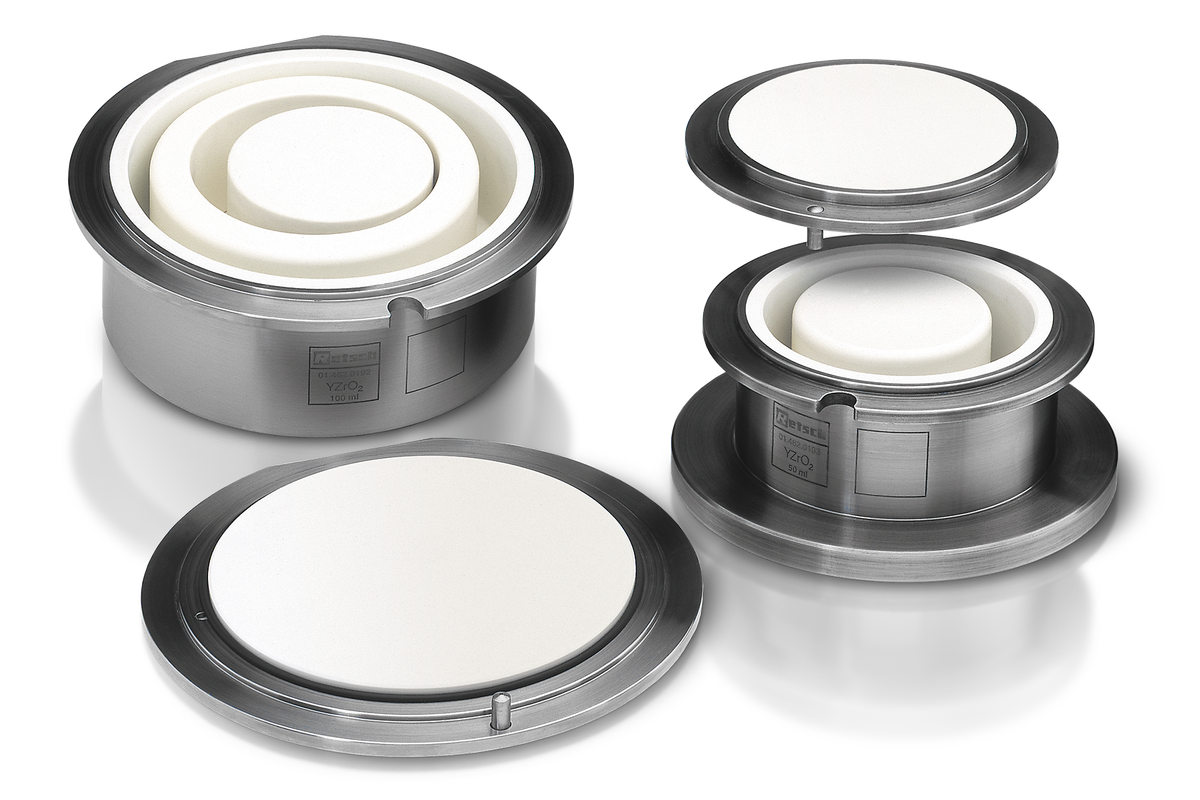

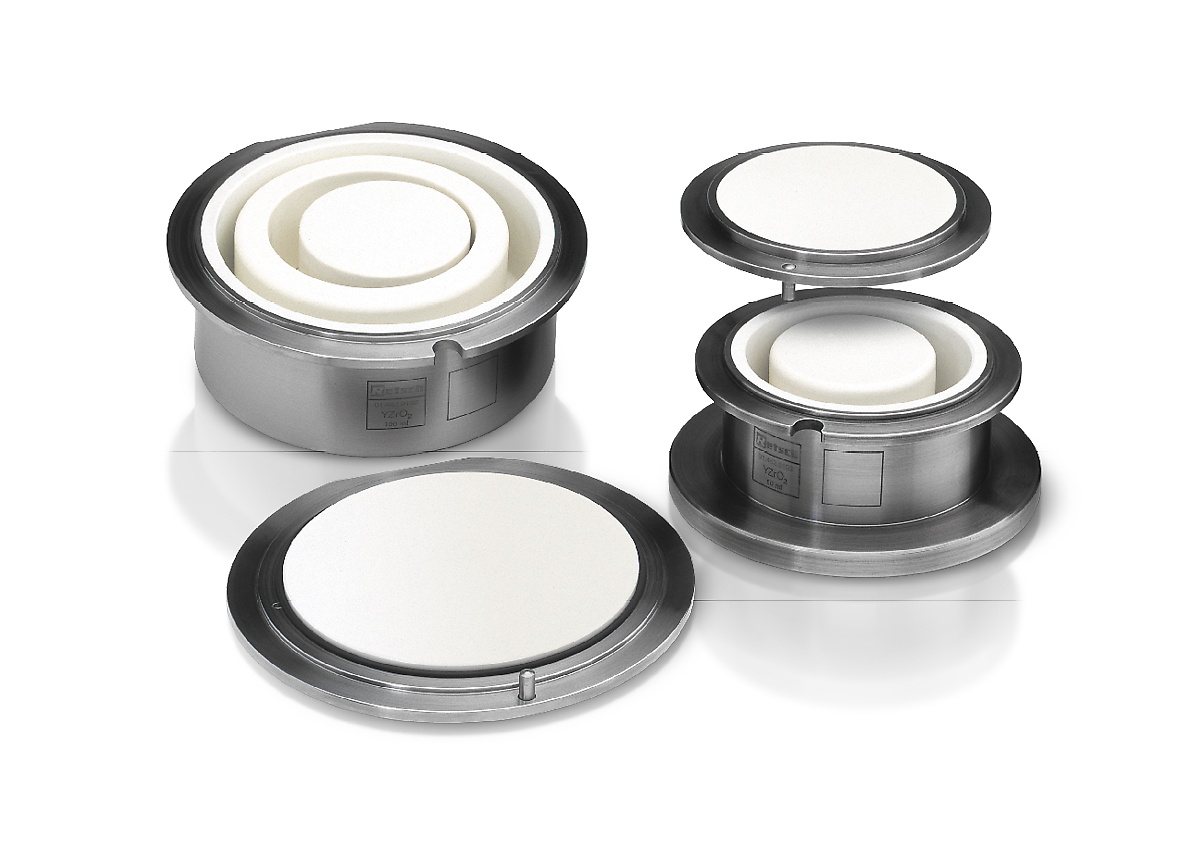

Mlecie súpravy sú k dispozícii v rôznych veľkostiach a z rôznych materiálov. Súprava snímačov rozpozná volfrámové alebo achátové nádoby a automaticky nastaví maximálnu povolenú rýchlosť, čím zabezpečí optimálne výsledky a zároveň chráni materiál.
Výsledky mletia vo vibračnom diskovom mlyne sú výrazne ovplyvnené pohybom voľných hmôt vo vnútri mlecej nádoby. Nový, výkonný stabilizovaný pohon RS 200 umožňuje extrémne rýchle vytvorenie pohybového vzoru, čo sa prejavuje vyššou jemnosťou a v konečnom dôsledku vedie k výrazne lepšej reprodukovateľnosti.

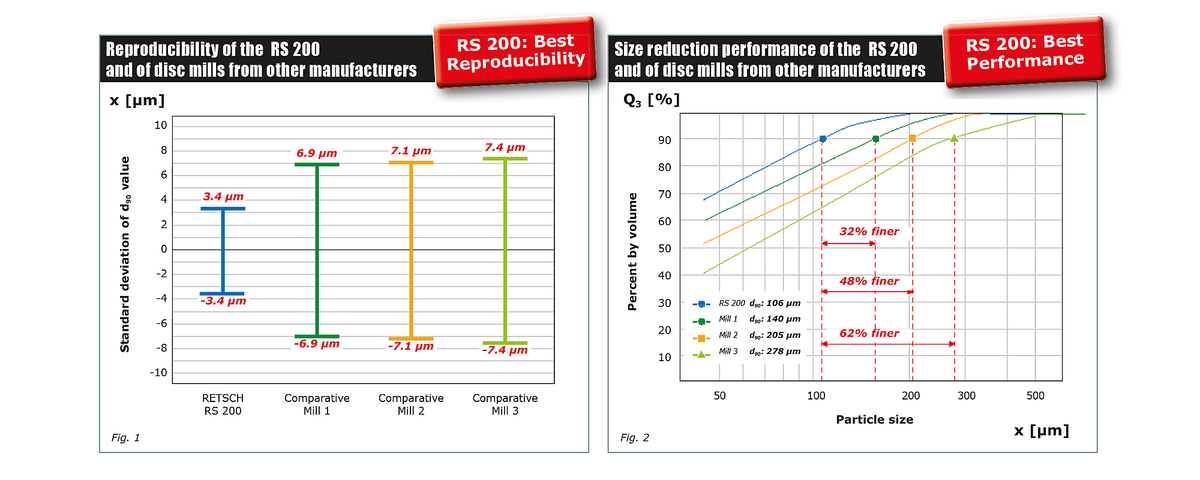

Na obrázku 1 je znázornená štandardná odchýlka po 60 s mletie. Na zhoršenie reprodukovateľnosti meraní XRF stačí niekoľko veľkých častíc. Z tohto dôvodu je rozhodujúca malá štandardná odchýlka pre hodnotu d90.
Obrázok 2: "Štvrťminútový test" (QMT) hodnotí tvorbu a stabilitu pohybových vzorcov vibračných diskových mlynov. Obrázok 2 ukazuje, že d90 106 μm sa v modeli RS 200 dosiahlo už po 15 sekundách mletia. Mlyny od troch ďalších výrobcov vykazovali výrazne horšie výsledky.
Parametre mletia
Obsluha a manipulácia s RS 200 a jeho mlecími súpravami je pohodlná a ergonomická. Nádoby na mletie sú vybavené rukoväťami na prenášanie, ktoré uľahčujú prepravu ťažkej nádoby do mlyna, kde sa na koľajnici posúva do mlecej stanice. Upínacie zariadenie umožňuje bezpečné upevnenie nádoby s menšou silou; správnu polohu kontroluje snímač.
Parametre mletia sa zadávajú pomocou jediného tlačidla. Používateľ si môže uložiť až 10 kombinácií parametrov a vybrať si z 13 jazykov na orientáciu v menu. Okrem aktuálnych nastavení sa na farebnom grafickom displeji zobrazujú servisné a prevádzkové informácie.

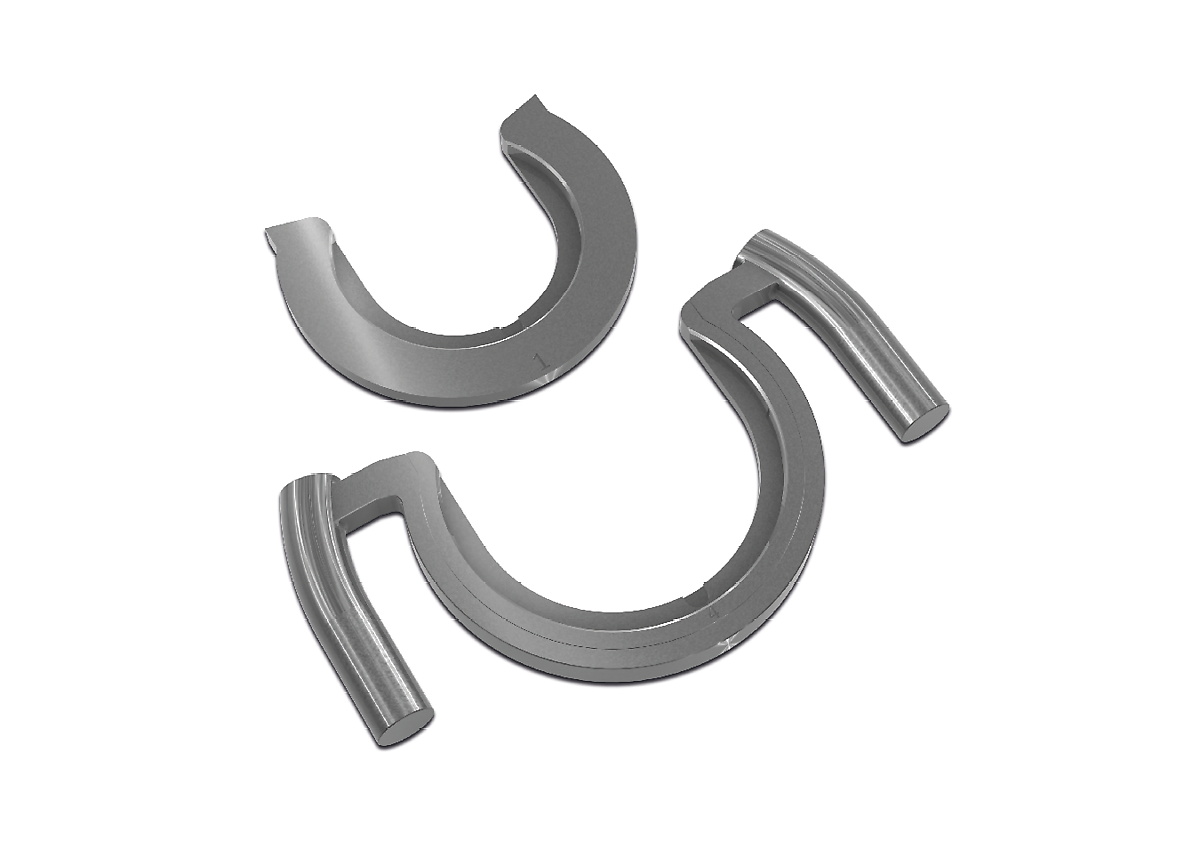

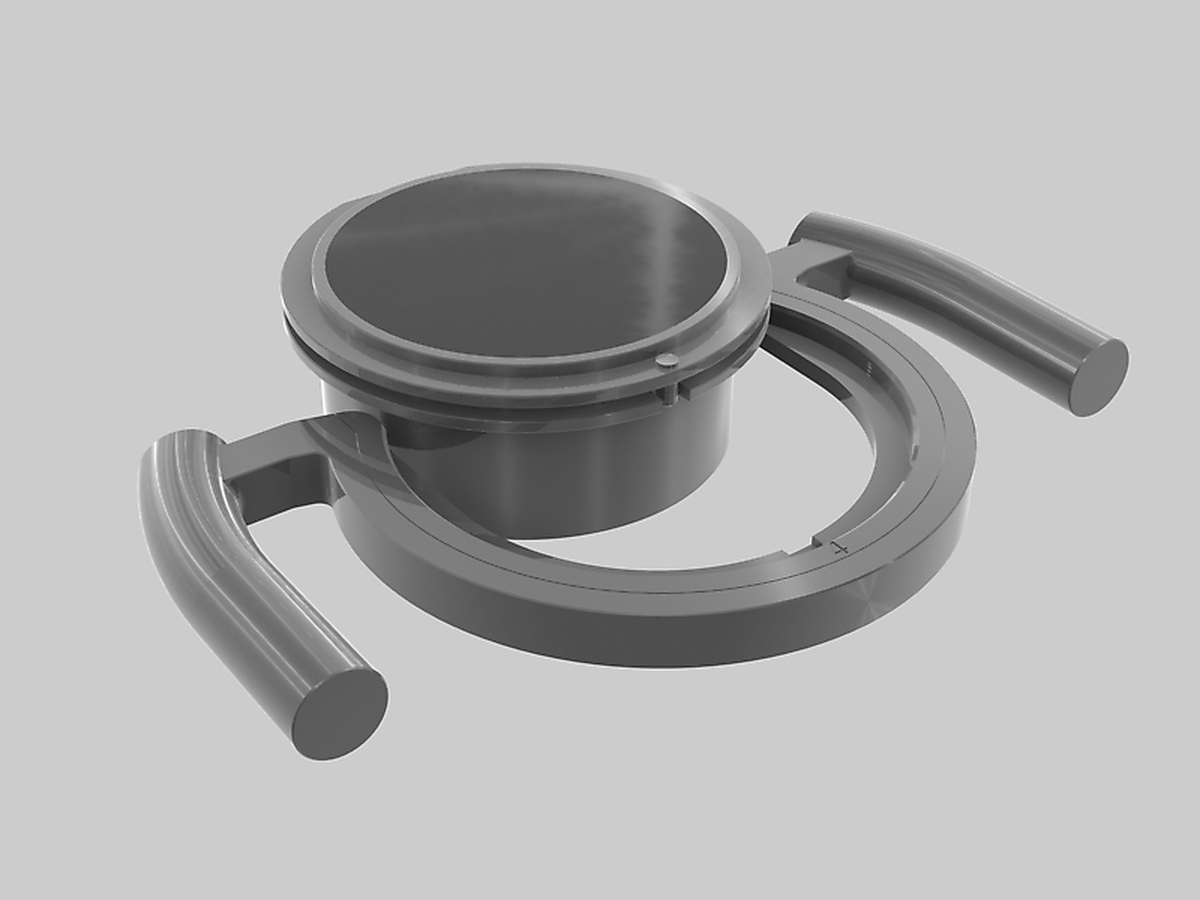

držadlá na prenášanie

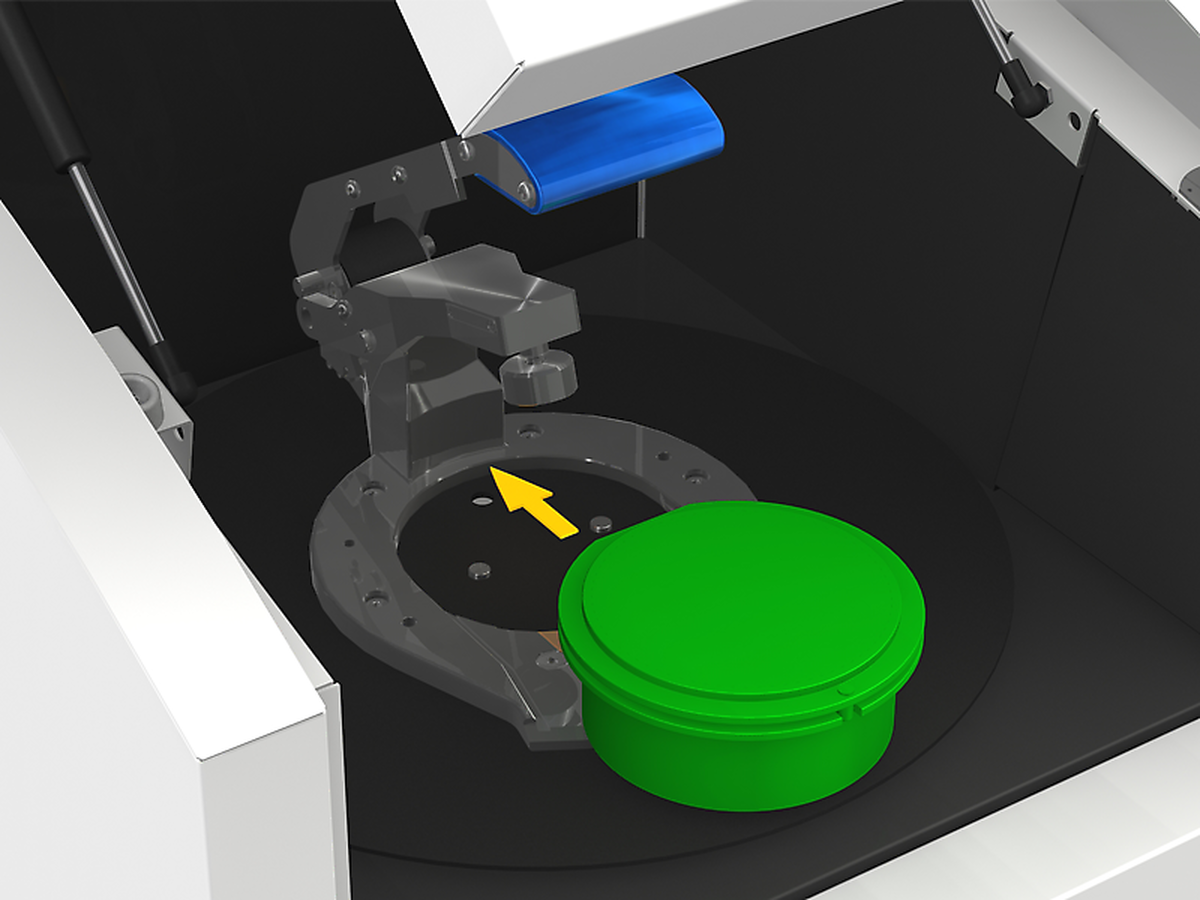

koľajnice

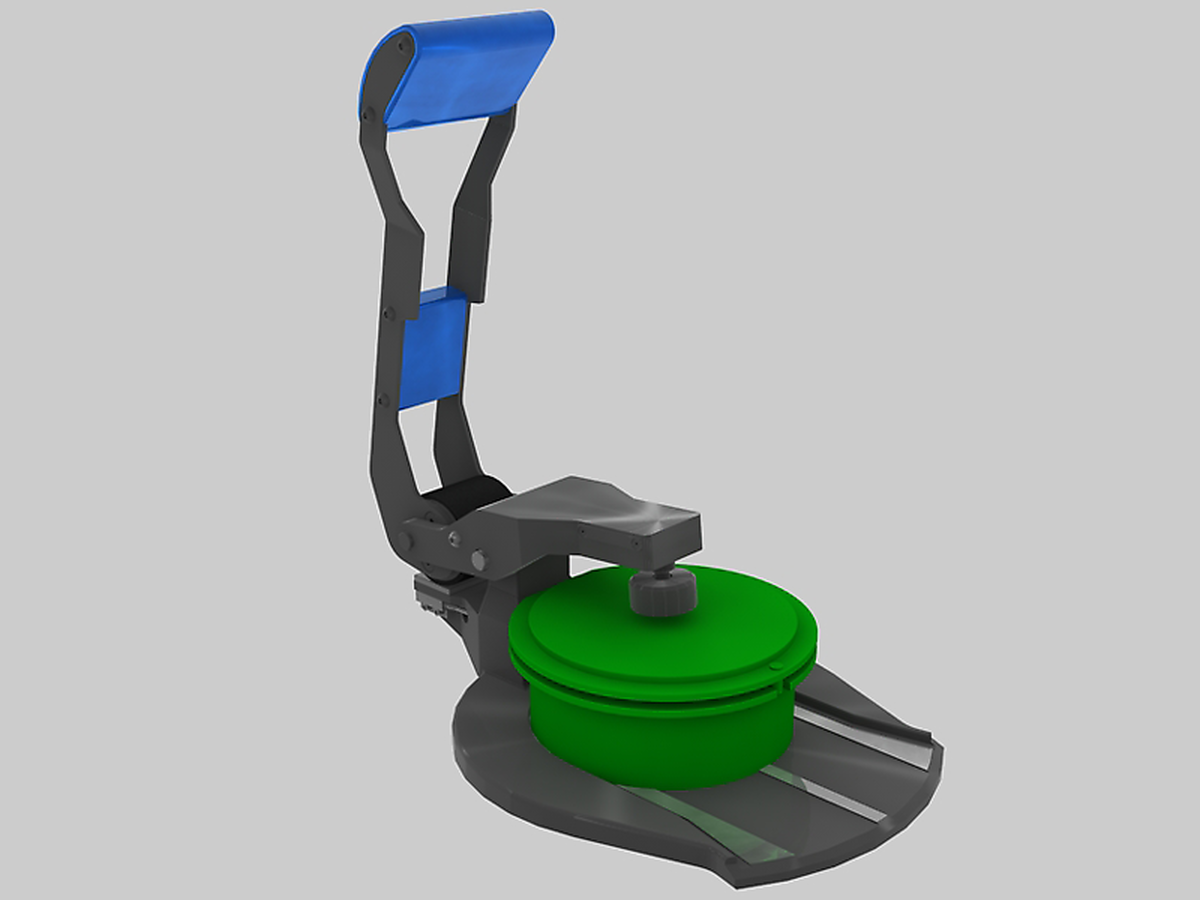

rýchloupínacie zariadenie
grafický displej
Mlecie súpravy boli vyvinuté špeciálne pre extrémne testovacie podmienky, ako je vysoká priepustnosť vzoriek a vysoké mechanické namáhanie. Medzi ich vlastnosti patria.
Na zabezpečenie presných a reprodukovateľných výsledkov analýzy XRF musí mať vzorka rovnomernú distribúciu veľkosti častíc a peleta, ktorá sa má lisovať, musí byť čo najhustejšia. Obe požiadavky sa dajú ľahko splniť pri použití našich vibračných diskových mlynov a peletovacích lisov na prípravu vzoriek na analýzu XRF.
Vibračné diskové mlyny RETSCH rýchlo rozomieľajú materiály, ako sú cement, cementový slinok, keramika, uhlie, koks, betón, korund, sklo, oxidy kovov, minerály, rudy, kremičitany, troska, zemina atď.
škvára

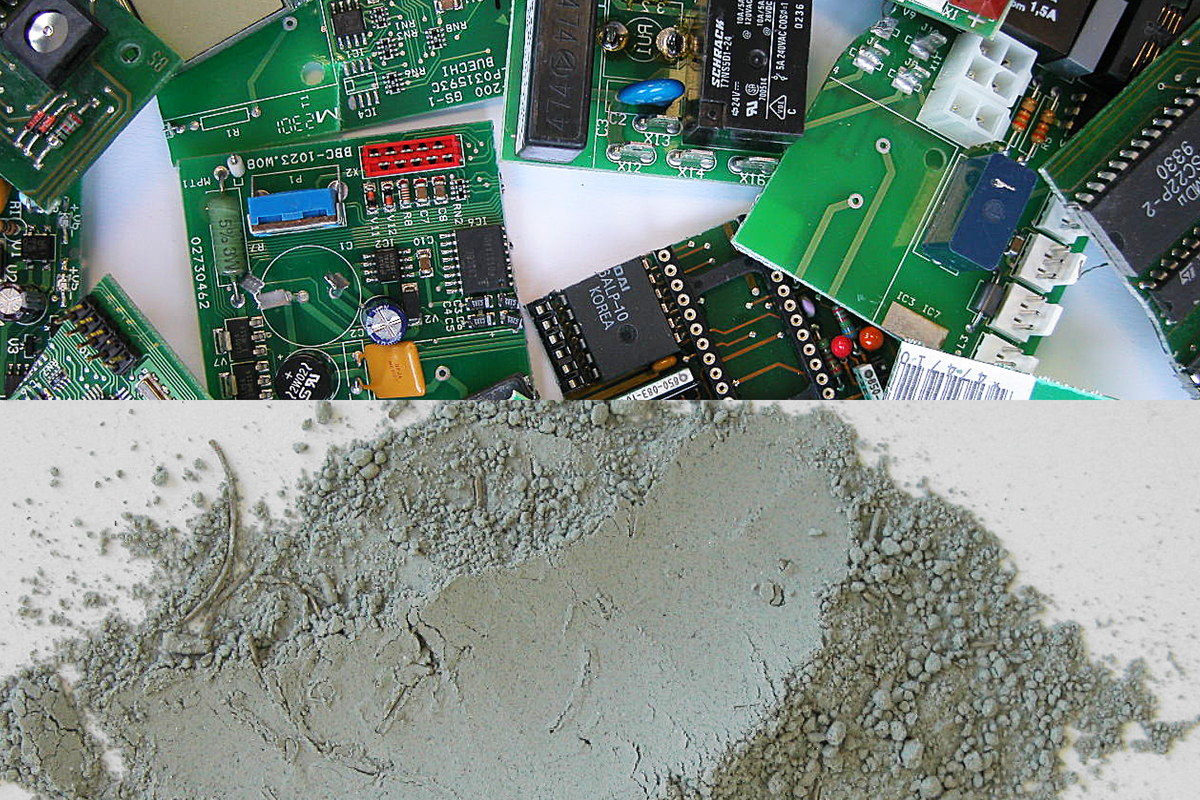

elektronický odpad
iridium
dolomit
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
| Aplikácie | redukcia veľkosti, miešanie, rozdrvenie |
| Oblasť použitia | geológia / metalurgia, sklo / keramika, stavebné materiály, životné prostredie / recyklácia |
| Vstupný materiál | stredne tvrdý, tvrdý, krehký, vláknitý |
| Princíp redukcie veľkosti zrna | tlak, trenie |
| Vstupná veľkosť materiálu * | < 15 mm |
| Konečná jemnosť | < 20 µm |
| Veľkosť dávky / vstupné množstvo* | 15- 250 ml závisí na veľkosti mlecie sady |
| Rýchlosť pri 50 Hz (60 Hz) | 700 - 1,500 min-1, plynule nastaviteľná |
| Materiál mlecích nástrojov | tvrdená oceľ, karbid volfrámu, achát, zirkónia, oceľ 1.1740 (pre mletie bez kontaminácie ťažkými kovmi) |
| Veľkosti mlecích nádob | 50 ml / 100 ml / 250 ml |
| Nastavenie doby mletia | digitálny, 00:01 do 99:59 |
| Uložiteľné SOP | 10 |
| Pohon | 3-fázový asynchrónny motor s frekvenčným meničom |
| Sila pohonu | 1.5 kW |
| Elektrické napájanie | rôzne napätie |
| Pripojenie k elektrickej sieti | 1-fázové |
| Kód ochrany | IP 20 |
| Š x V x H zatvorený | 836 x 1220 x 780 mm |
| Váha netto | ~ 225 kg (bez mlecie sady) |
| Normy | CE |

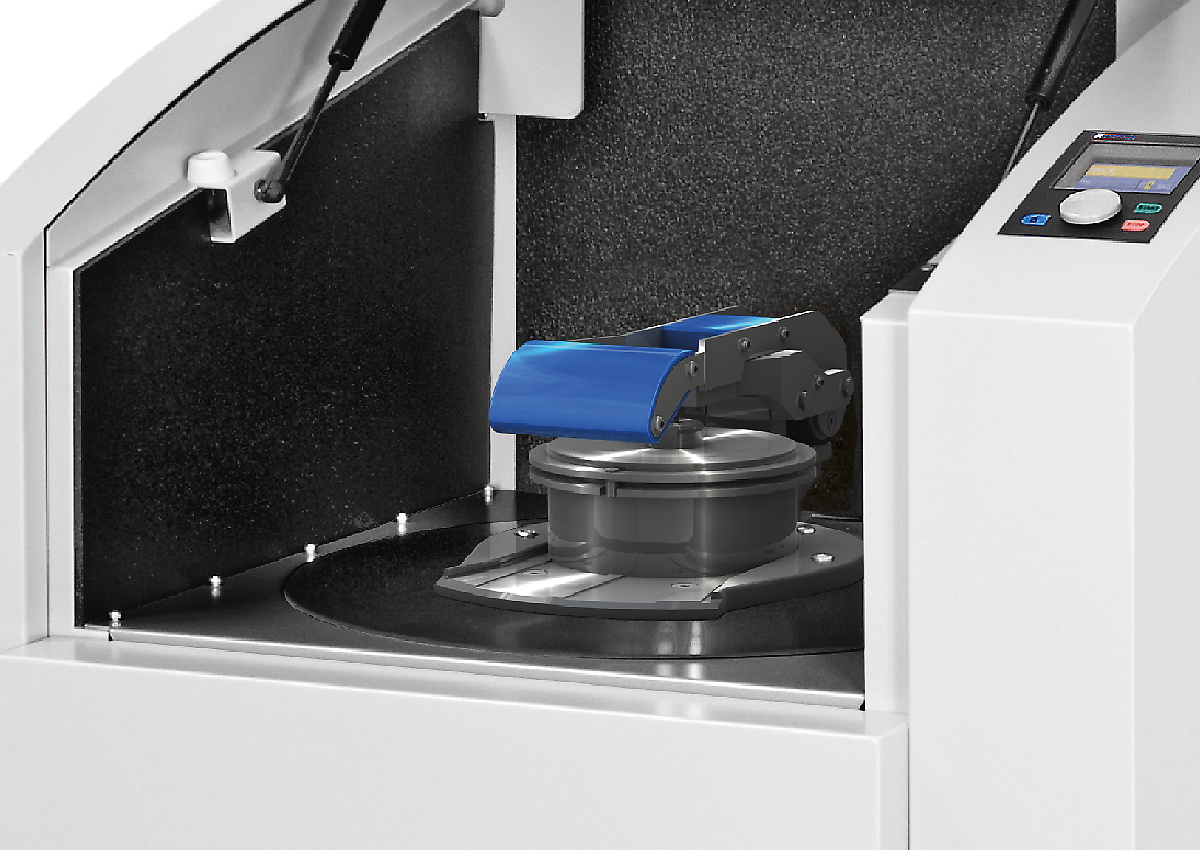

Vibračný diskový mlyn RS 200 drví tlakom a trením. Mlecia súprava je pevne pripevnená k vibračnej doske pomocou rýchloupínacej páky. Doska s mlecou súpravou je vystavená kruhovým horizontálnym vibráciám.
Odstredivá sila pôsobiaca na mlecie krúžky v tanieri má za následok extrémny tlak a trecie sily pôsobiace na vzorku, čím sa dosiahne analytická jemnosť za 1 - 3 minúty. Kruhové vibrácie vytvára trojfázový motor s regulovanou frekvenciou 1,5 kW. Snímač rozpozná prítomnosť súpravy na mletie achátu a automaticky obmedzí rýchlosť na 700 min-1, aby sa zabránilo poškodeniu achátu. Kryt mlecej komory izolovanej od hluku má bezpečnostnú poistku a možno ho otvoriť len vtedy, keď je mlynček v pokoji.
