Čeľusťový drvič BB 500 je špeciálne navrhnutý na prijímanie veľkých rozmerov vstupného materiálu až do 110 mm. Šírku medzery možno plynule nastaviť v rozsahu 0-11 mm. V závislosti od materiálu vzorky možno v jednom pracovnom cykle dosiahnuť veľkosť častíc až 0,5 mm, čo vedie k vynikajúcemu drviacemu pomeru 220. S BB 500 je možné dosiahnuť výkon až 500 kg/h.
Čelisťové drviče RETSCH sú k dispozícii v 8 rôznych veľkostiach. Výkon a konečná jemnosť závisia od typu drviča, zvolenej šírky medzery a od vlastností drvenej vzorky materiálu.
Robustná konštrukcia, jednoduchá manipulácia a čistenie sú charakteristickými znakmi modelov čeľusťových drvičov RETSCH. Malé množstvá vzoriek sa spracúvajú v dávkach, pri väčších množstvách sa drviče môžu prevádzkovať nepretržite.
BB 500 je robustný a výkonný výkonný drvič s vynikajúcim pomerom drvenia. Vďaka strmej konštrukcii drviacej komory, vysoko účinnej kinematike drvenia a vysokej frekvencii pohybu čeľustí možno vzorky s veľkosťou vstupného materiálu do 110 mm spracovať na konečnú jemnosť 90 % pod 0,5 mm v jednom pracovnom cykle.

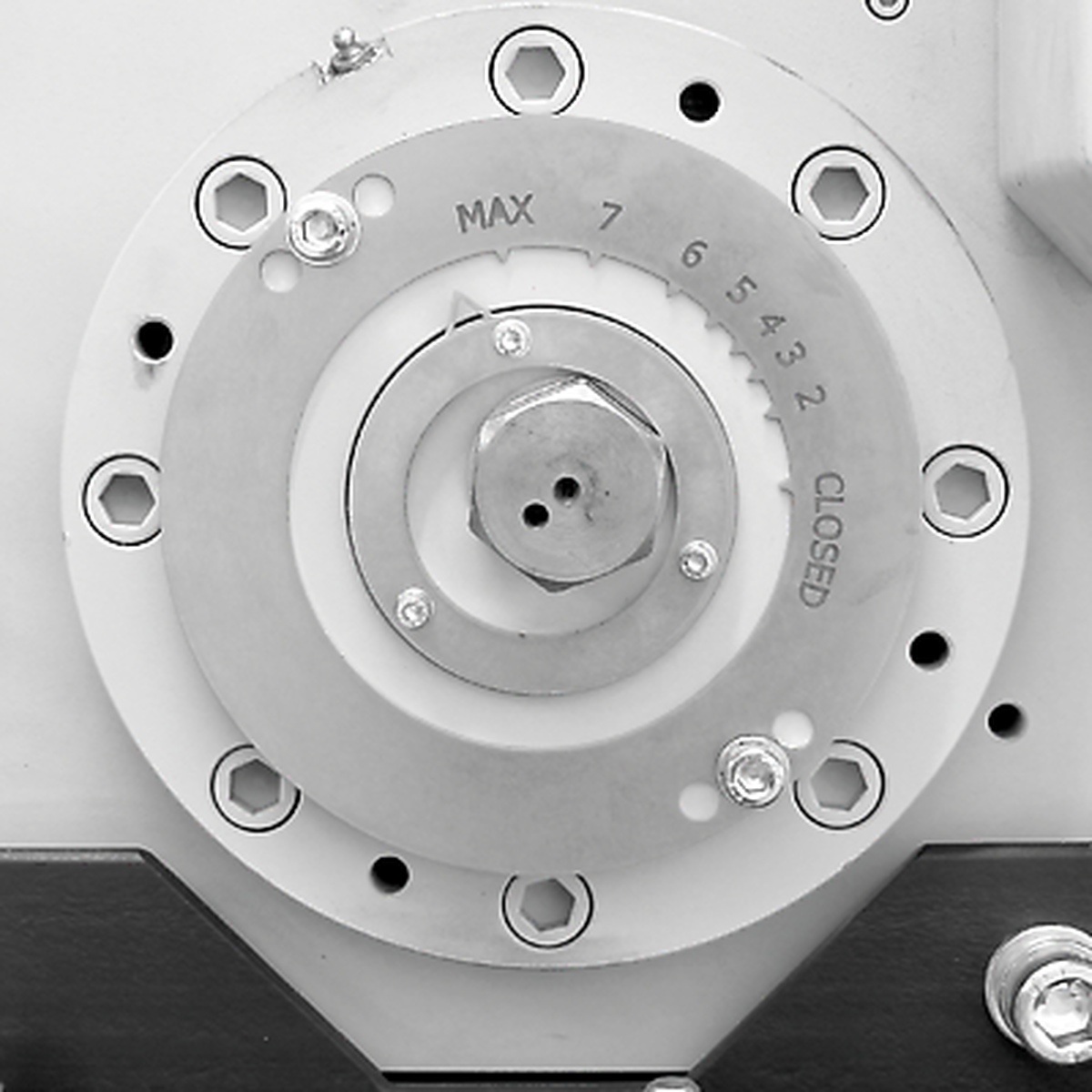

Plynulé nastavenie šírky medzery so stupnicou zabezpečuje optimálne zmenšenie veľkosti v súlade s nastavenou šírkou medzery. Nádoba na odber vzoriek po rozdrvení pojme až 15 l vzorky na jednu dávku.
Násypka chrán proti striekajúcej vode sa dá rýchlo a jednoducho vybrať. Drvič BB 500 je vybavený prípojkou na odsávanie prachu a je chránený proti mechanickému preťaženiu.

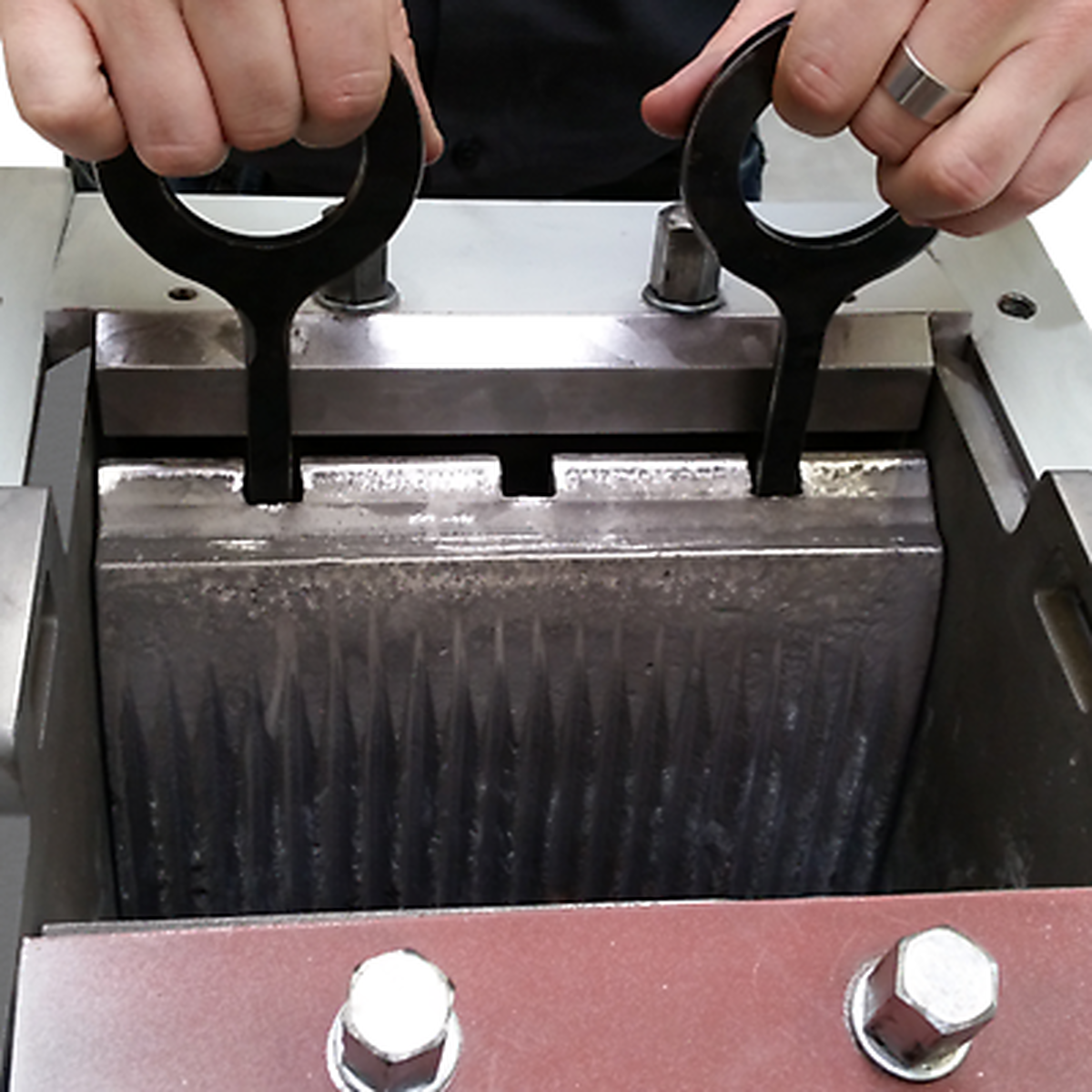

Čistenie drviacej komory je rýchle a jednoduché vďaka vyberateľnej násypke a vymeniteľným čeľustiam a trecím doskám.
Čelisťový drvič BB 500 je k dispozícii aj vo verziách, ktoré sú vhodné na kontinuálne zmenšovanie veľkosti v online prevádzke, napr. na kontrolu kvality počas výrobného procesu.
Tieto sa dodávajú bez zásobníka a ochranného spínača motora. Napätie trojfázového striedavého motora sa zvolí podľa požiadaviek zákazníka.
Výkonné čeľusťové drviče RETSCH sú ideálne na predbežné drvenie stavebných materiálov, rúd, žuly, oxidovej keramiky, kremeňa, trosky, kremíka, uhlia, volfrámových zliatin, cementového slinku atď.
ferrochróm
silikón
kremenec
kremičitan vápenatý
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Aplikácie | hrubovanie a predmletie |
Oblasť použitia | chémia / plasty, geológia / metalurgia, sklo / keramika, stavebné materiály, strojárstvo / elektronika, životné prostredie / recyklácia |
Vstupný materiál | stredne tvrdý, tvrdý, krehký, húževnatý |
Princíp redukcie veľkosti zrna | tlak |
Vstupná veľkosť materiálu * | < 110 mm |
Konečná jemnosť | 90% < 0.5 mm |
Priepustnosť* | 500 kg/h |
Materiál mlecích nástrojov | mangánová oceľ, NiHard 4 |
Šírka čeľuste | 250 x 130 mm |
Nastavenie rozsahu štrbiny | 0 - 11 mm |
Zobrazenie rozsahu medzery | škála |
Odklápací lievik | áno |
Odsávač prachu | áno |
Centrálne mazanie | - |
Verzia výrobnej linky | voliteľné |
Objem zbernej nádoby | 15 l |
Pohon | Trojfázový motor |
Sila pohonu | 7.5 kW |
Elektrické napájanie | rôzne napätie |
Pripojenie k elektrickej sieti | 3-fázové |
Kód ochrany | IP 55 |
Š x V x H zatvorený | 930 x 1400 x 1080 mm |
Váha netto | ~ 1000 kg |
Normy | CE |
BB 500 je robustný a výkonný drvič s núteným posuvom. Vstupný materiál prechádza násypkou bez spätného rázu a vstupuje do drviacej komory.
Zmenšovanie veľkosti prebieha v klinovitom priestore medzi pevným drviacim ramenom a vysokofrekvenčným oscilačným ramenom. Tento pohyb zabezpečuje konštantnú šírku medzery v cykle zdvihu, takže vzorka je rozdrvená na nastavenú jemnosť v jednom pracovnom kroku. Dva masívne zotrvačníky prenášajú vysoké impulzné sily na drviace čeľuste. Inovatívna konštrukcia umožňuje používať obe strany čeľustí vďaka možnosti otáčania o 180°.
Akonáhle je vzorka menšia ako šírka vypúšťacej medzery, spadne do odnímateľného zberača. Plynulé nastavenie šírky medzery so stupnicou zabezpečuje optimálne zmenšenie veľkosti podľa nastavenej šírky medzery.
