Čelusťový drvič BB 250 je špeciálne navrhnutý na prijímanie veľkých rozmerov vstupného materiálu až do 120 x 90 mm. Šírku medzery možno plynule nastaviť v rozsahu 0-30 mm. V závislosti od materiálu vzorky možno dosiahnuť veľkosť častíc až 2 mm, čo vedie k drviacemu pomeru 45. S BB 250 je možné dosiahnuť výkon až 300 kg/h.
Čelisťové drviče RETSCH sú k dispozícii v 8 rôznych veľkostiach. Výkon a konečná jemnosť závisia od typu drviča, zvolenej šírky medzery a od vlastností drvenej vzorky materiálu.
Robustná konštrukcia, jednoduchá manipulácia a čistenie sú charakteristickými znakmi modelov čeľusťových drvičov RETSCH. Malé množstvá vzoriek sa spracúvajú v dávkach, pri väčších množstvách sa drviče môžu prevádzkovať nepretržite.
Produktové video
Pri malých množstvách vzoriek sa BB 250 používa v dávkovom režime, pri väčších množstvách môže pracovať kontinuálne. Vďaka modulárnej koncepcii krytu prístroja a stojanu je tento drvič častíc vhodný pre širokú škálu aplikácií.

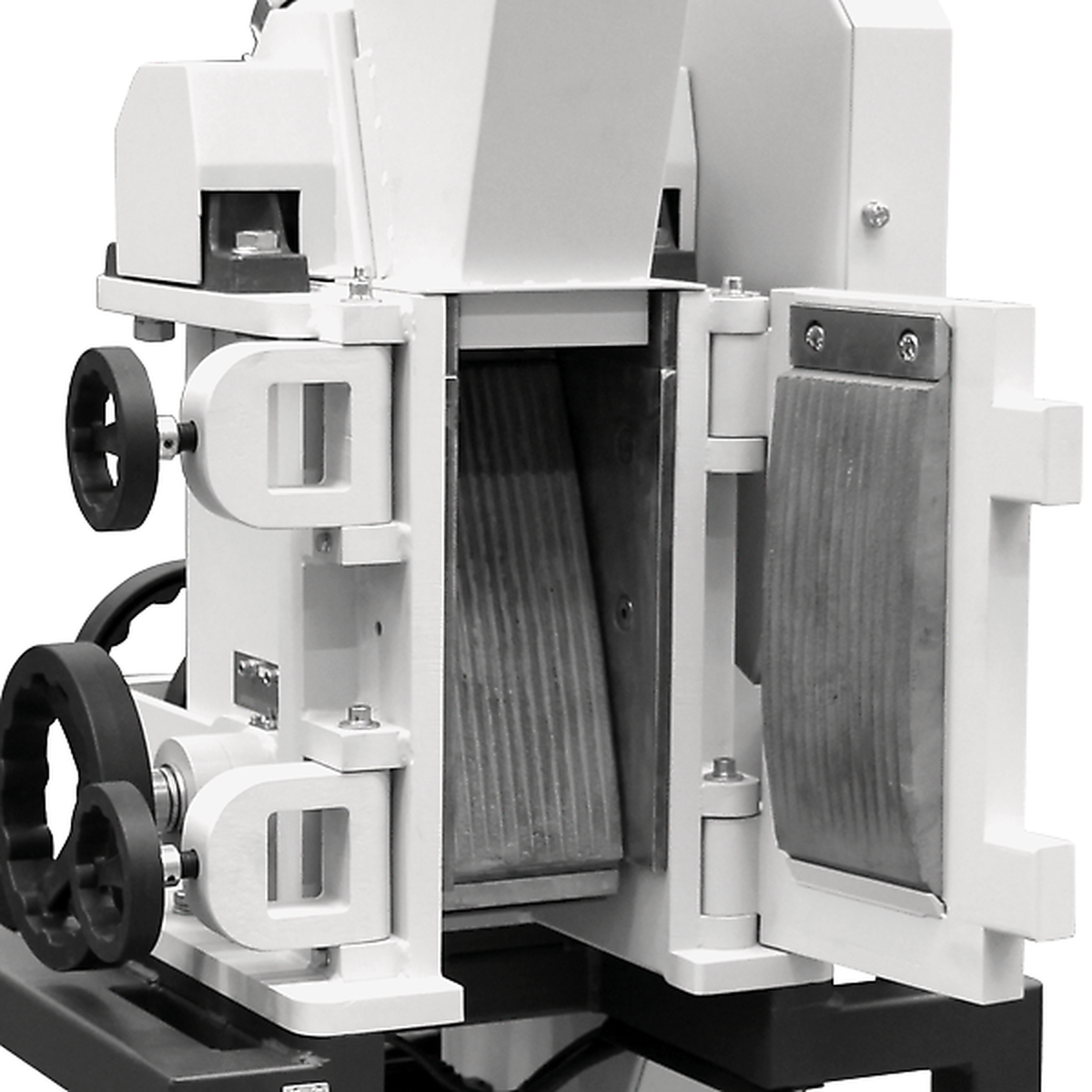

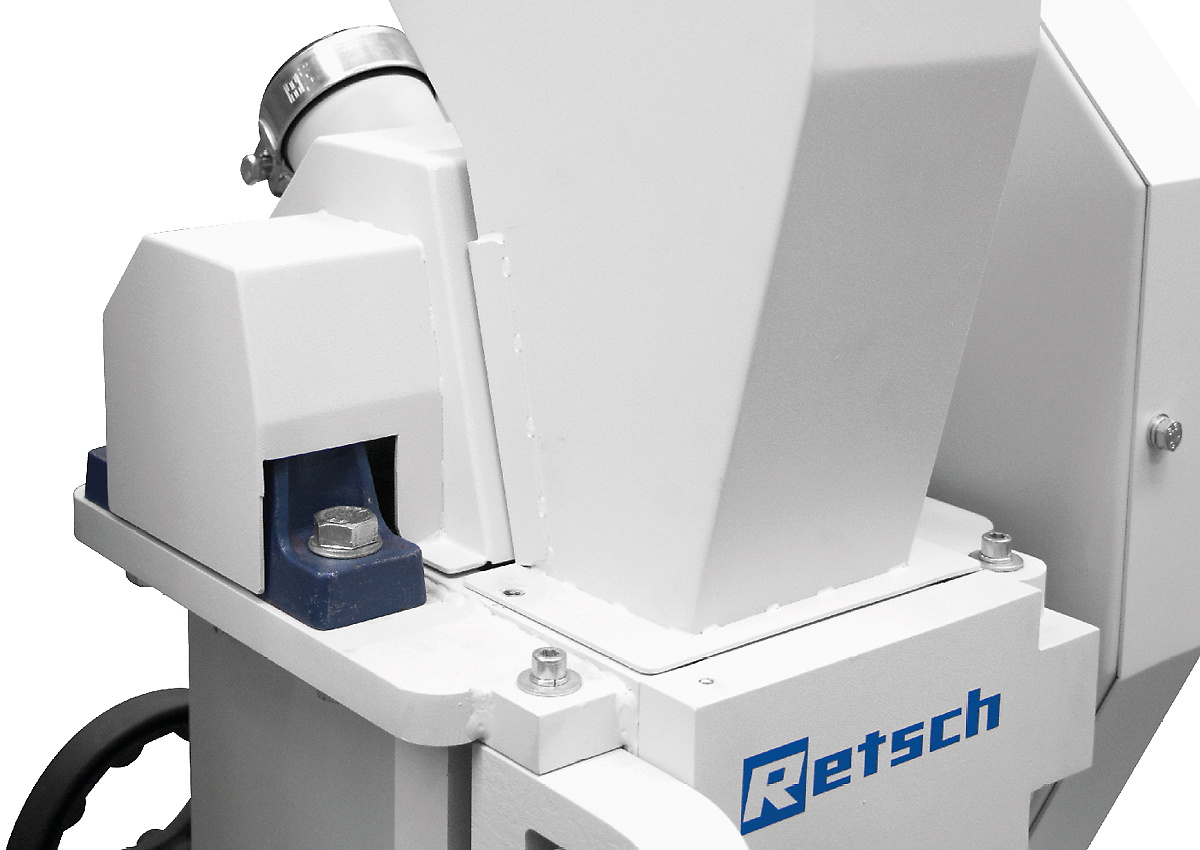

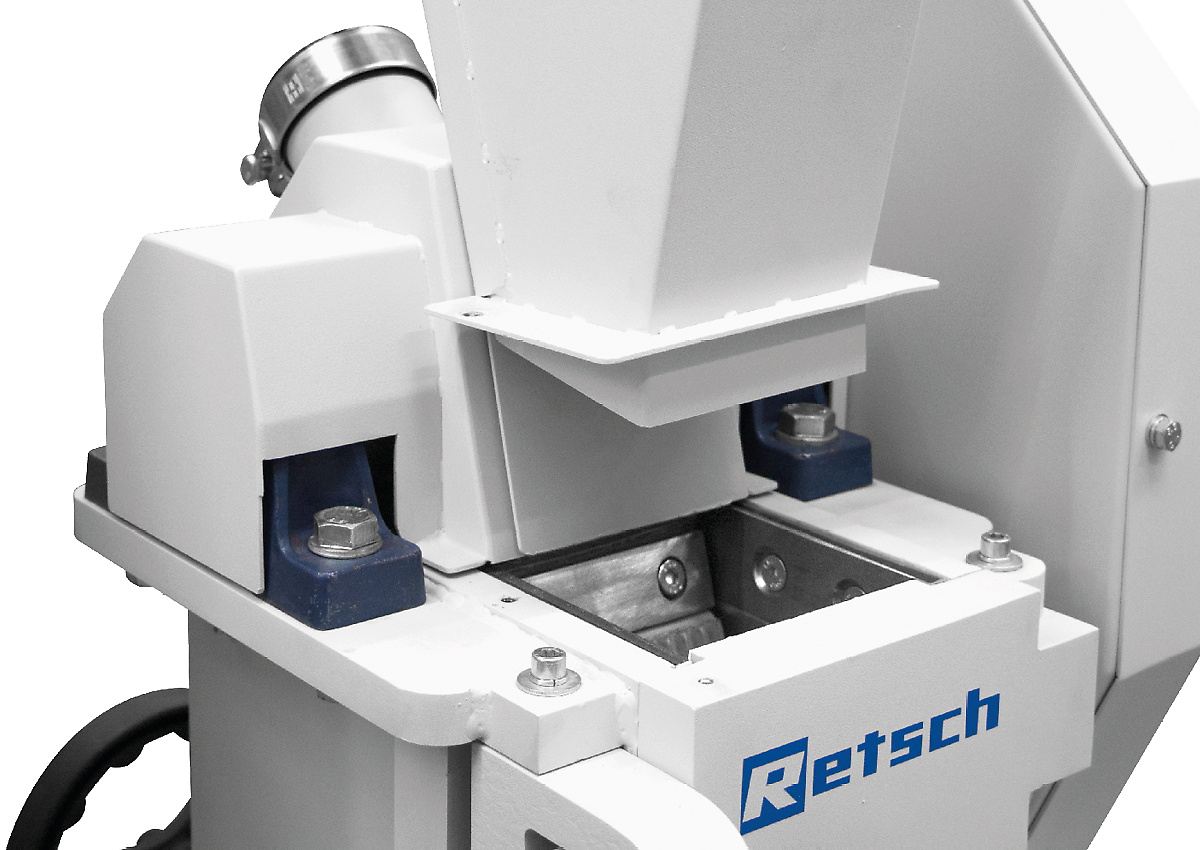

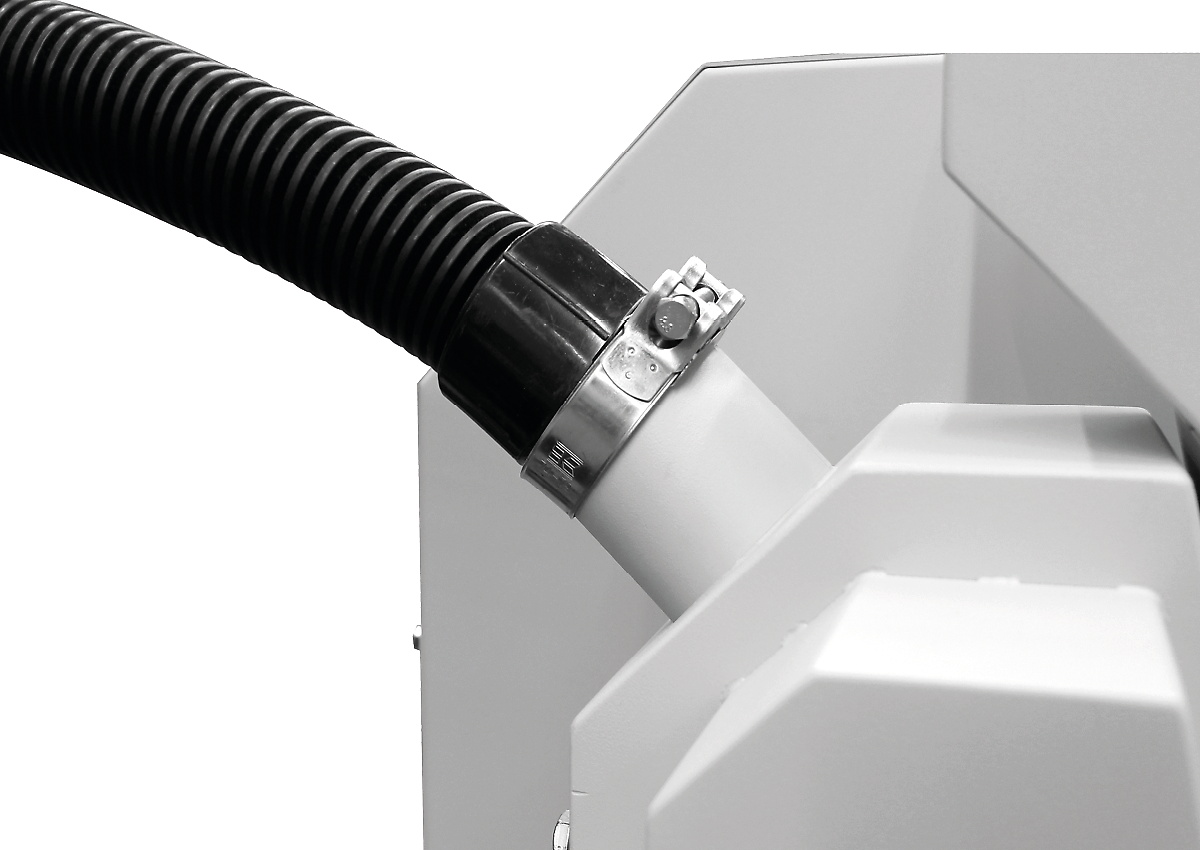

Predné dvierka umožňujú priamy prístup do drviacej komory na jednoduché čistenie. Zásobník s ochranou zadnej steny sa dá rýchlo a jednoducho vybrať. BB 250 má prípojku na odsávanie prachu a je chránený proti mechanickému preťaženiu.

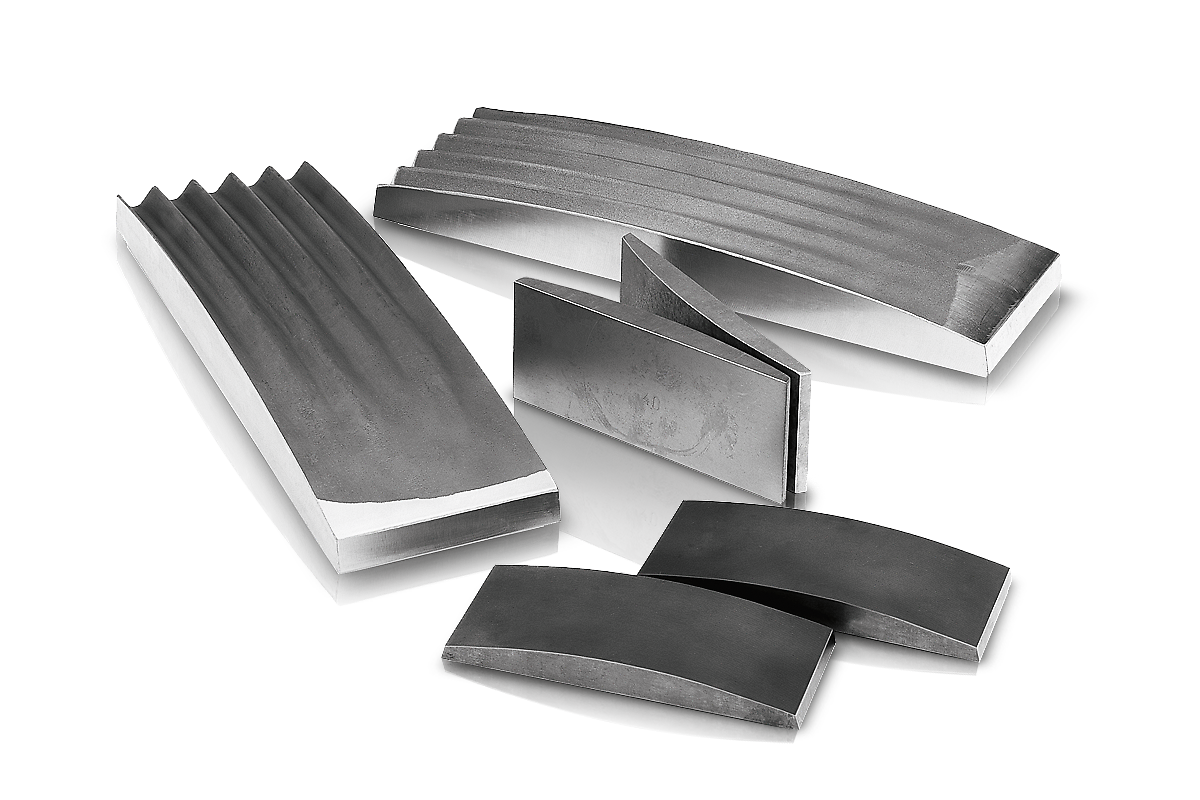

Drviaca komora je k dispozícii z rôznych materiálov, aby sa zabezpečila neutrálna príprava vzorky na analýzu. Vďaka svojim technickým a bezpečnostným vlastnostiam je tento drvič častíc ideálny na prípravu vzoriek v laboratóriách a na malovýrobu.
Pre čeľusťový drvič BB 250 sú k dispozícii tri typy násypiek.

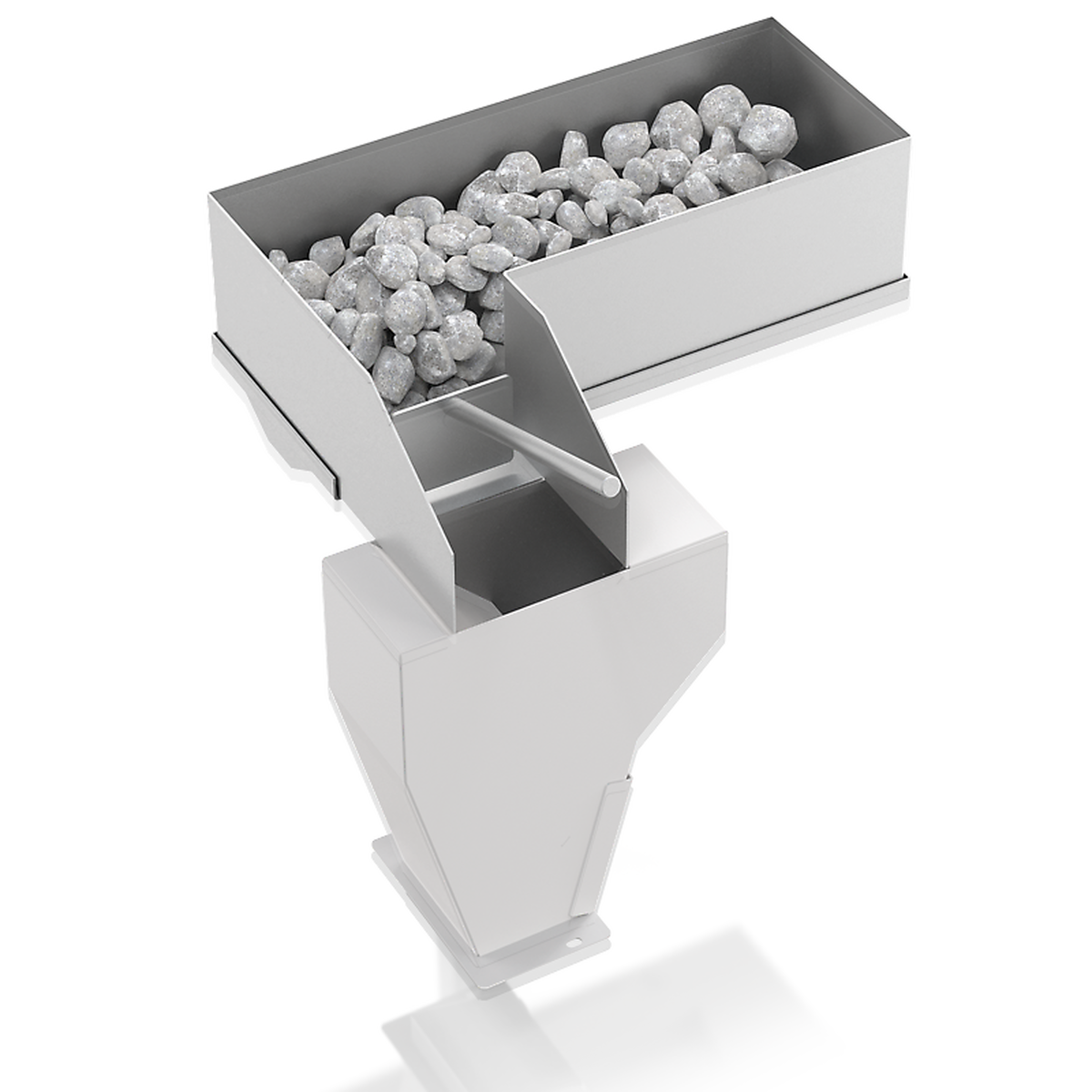

Štandardný zásobník je možné voliteľne vybaviť špeciálnym vstupným zásobníkom. Tento prídavný zásobník je možné umiestniť na stôl a vložiť doň až 10 l materiálu na vzorky. Pripojením k štandardnému zásobníku pomocou spojovacej tyče sa vzorka privádza do drviča BB 250 pomocou ručného tlačného zariadenia.

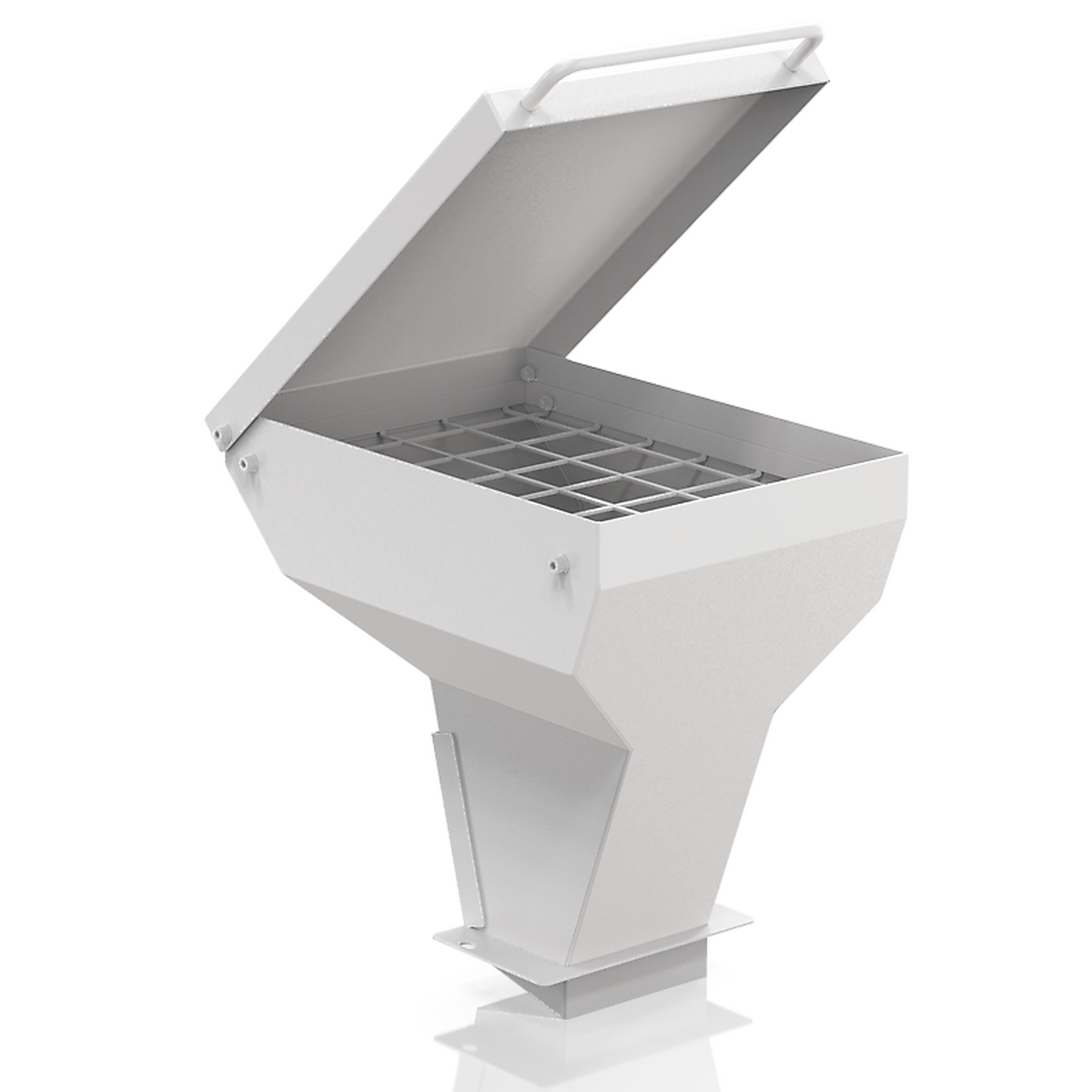

Na rýchle a jednoduché podávanie vrtných jadier alebo veľkých množstiev sypkého materiálu je k dispozícii špeciálny zásobník. Kryt sa dá zatvoriť a slúži ako ochrana pred prestrekovaním.
Okrem štandardnej nádoby, ktorá pojme až 10 litrov vzorky, sú k dispozícii dva varianty.

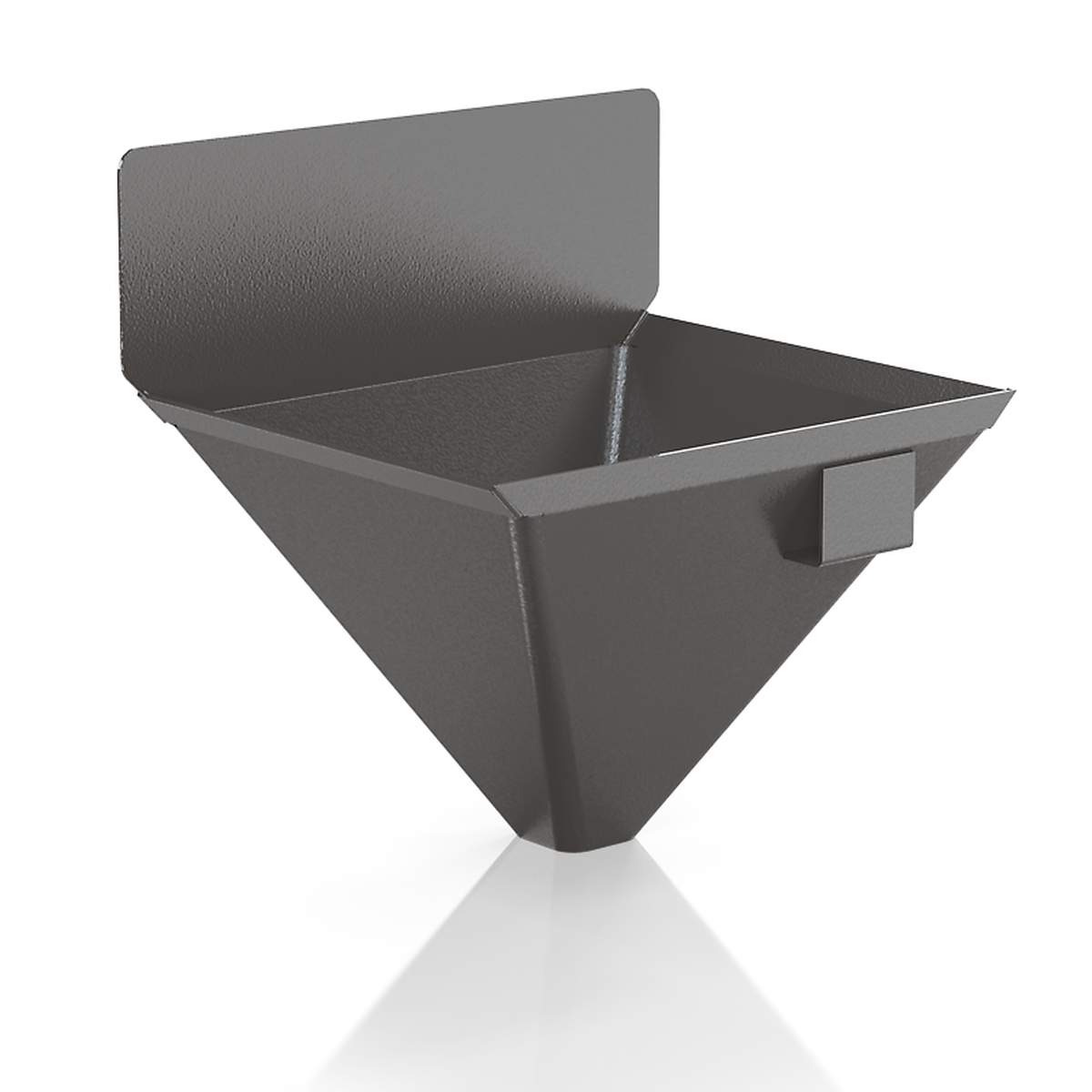

Na nepretržitú prevádzku je ideálny zberný zásobník s výpustným otvorom.
Veľkoobjemová nádoba pojme až 26 l vzorky a dodáva sa s flexibilnou prírubou a vozíkom s kolieskami. Táto verzia je najlepšou voľbou pre bezprašnú prevádzku.
Výkonné čeľusťové drviče RETSCH sú ideálne na predbežné drvenie stavebných materiálov, rúd, žuly, oxidovej keramiky, kremeňa, trosky, kremíka, uhlia, volfrámových zliatin, cementového slinku atď.
slinok
keramika
katalyzátory
vŕtacie jadro
Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi
Aplikácie | hrubovanie a predmletie |
Oblasť použitia | chémia / plasty, geológia / metalurgia, sklo / keramika, stavebné materiály, strojárstvo / elektronika, životné prostredie / recyklácia |
Vstupný materiál | stredne tvrdý, tvrdý, krehký, húževnatý |
Princíp redukcie veľkosti zrna | tlak |
Vstupná veľkosť materiálu * | < 120 x 90 mm |
Konečná jemnosť | < 2 mm |
Priepustnosť* | 300 kg/h |
Materiál mlecích nástrojov | mangánová oceľ, nehrdzavejúca oceľ, karbid volfrámu, oceľ na mletie bez ťažkých kovov, nehrdzavejúca oceľ 316L, NiHard4 |
Šírka čeľuste | 120 x 90 mm |
Nastavenie rozsahu štrbiny | 0 - 30 mm |
Zobrazenie rozsahu medzery | škála |
Nastavenie absolútnej nuly | áno |
Mira opotrebenie displeja | áno, do mínus 10 mm |
Odnímateľný lievik | áno |
Odsávač prachu | áno |
Centrálne mazanie | - |
Verzia výrobnej linky | voliteľné |
Objem zbernej nádoby | 10 l |
Základný rám | variabilný rám (nastaviteľný pre kontinuálne mletie) |
Pohon | Trojfázový motor |
Sila pohonu | 3.0 kW |
Elektrické napájanie | rôzne napätie |
Pripojenie k elektrickej sieti | 3-fázové |
Kód ochrany | IP 55 |
Š x V x H zatvorený | 695 x 1399 x 719 mm |
Váha netto | ~ 350 kg |
Normy | CE |
Čeľusťový drvič BB 250 je robustný a výkonný drvič s núteným posuvom. Vstupný materiál sa privádza do beznárazového zásobníka a padá do drviacej komory.
Drvenie prebieha v klinovom hriadeli medzi pevnou čeľusťou a čeľusťou, ktorá sa pohybuje pomocou excentrického hnacieho hriadeľa. Eliptický pohyb rozdrví vzorku, ktorá sa potom gravitačne presunie smerom nadol do drviacej komory.
Akonáhle je vzorka menšia ako šírka výstupnej medzery, zhromažďuje sa v záchytnej nádobe vo vnútri čeľusťového drviča. Plynulé nastavenie vzdialenosti medzi čeľusťami pomocou stupnice zabezpečuje optimálne zmenšenie veľkosti podľa nastavenej šírky medzery.
