Čeľusťový drvič BB 200 Univerzálná jednotka so zameraním na jemnosť

Žiadosť o cenovú ponuku
Produktový list PDF

Jazyk:

Čeľusťový drvič BB 200 je stojaci model určený na výkon do 300 kg/h, vhodný na mnohé typické úlohy drvenia. Šírku medzery možno plynule nastaviť v rozsahu 0-30 mm. V závislosti od vzorky materiálu možno dosiahnuť veľkosť častíc až do 2 mm, čo vedie k účinnosti drvenia 45. Jeho univerzálne použitie zahŕňa kontinuálne preddrvenie a jemné drvenie v jednom kroku alebo vo verziách technologických liniek.

Čelisťové drviče RETSCH sú k dispozícii v 8 rôznych veľkostiach. Výkon a konečná jemnosť závisia od typu drviča, zvolenej šírky medzery a od vlastností drvenej vzorky materiálu.

Robustná konštrukcia, jednoduchá manipulácia a čistenie sú charakteristickými znakmi modelov čeľusťových drvičov RETSCH. Malé množstvá vzoriek sa spracúvajú v dávkach, pri väčších množstvách sa drviče môžu prevádzkovať nepretržite.

Robustný a univerzálny

  • Vynikajúci drviaci výkon
  • Široká škála materiálov na mletie bez kontaminácie
  • Kompenzácia opotrebenia s nastavením nulového bodu
  • Kontinuálné nastavenie šírky medzery
  • Ľahko čistiteľná drviaca komora
  • Vhodné na kontinuálne mletie
  • Konektor na odsávanie prachu
Výkonnostný radarový graf BB 200

Univerzálná jednotka so zameraním na jemnosť

Čeľusťový drvič BB 200 Dokonalosť v detaile

Robustná konštrukcia, jednoduchá manipulácia a čistenie - to sú výhody čeľusťového drviča BB 200. Pri malých množstvách vzoriek do 5 l sa BB 200 môže používať v dávkach; pri väčších množstvách sa môže prevádzkovať nepretržite.

Rozdrvená vzorka sa zhromažďuje vo vyberateľnom zberači. Pri väčších množstvách alebo nepretržitom drvení možno zberač vzoriek nahradiť riešením podľa požiadaviek zákazníka (napr. pásovým dopravníkom).

Ako ochrana proti preťaženiu slúži pružinová podložka Belleville integrovaná do nastavenia vretena. Excentrický hriadeľ pohybujúci ramenom drviča je poháňaný cez klinový remeň robustným brzdovým motorom. Veľká remenica je zároveň zotrvačníkom a zabezpečuje plynulú a výkonnú prevádzku čeľusťového drviča. Drvič BB 200 je vybavený klzným ložiskom, ktoré si nevyžaduje údržbu ani mazanie.

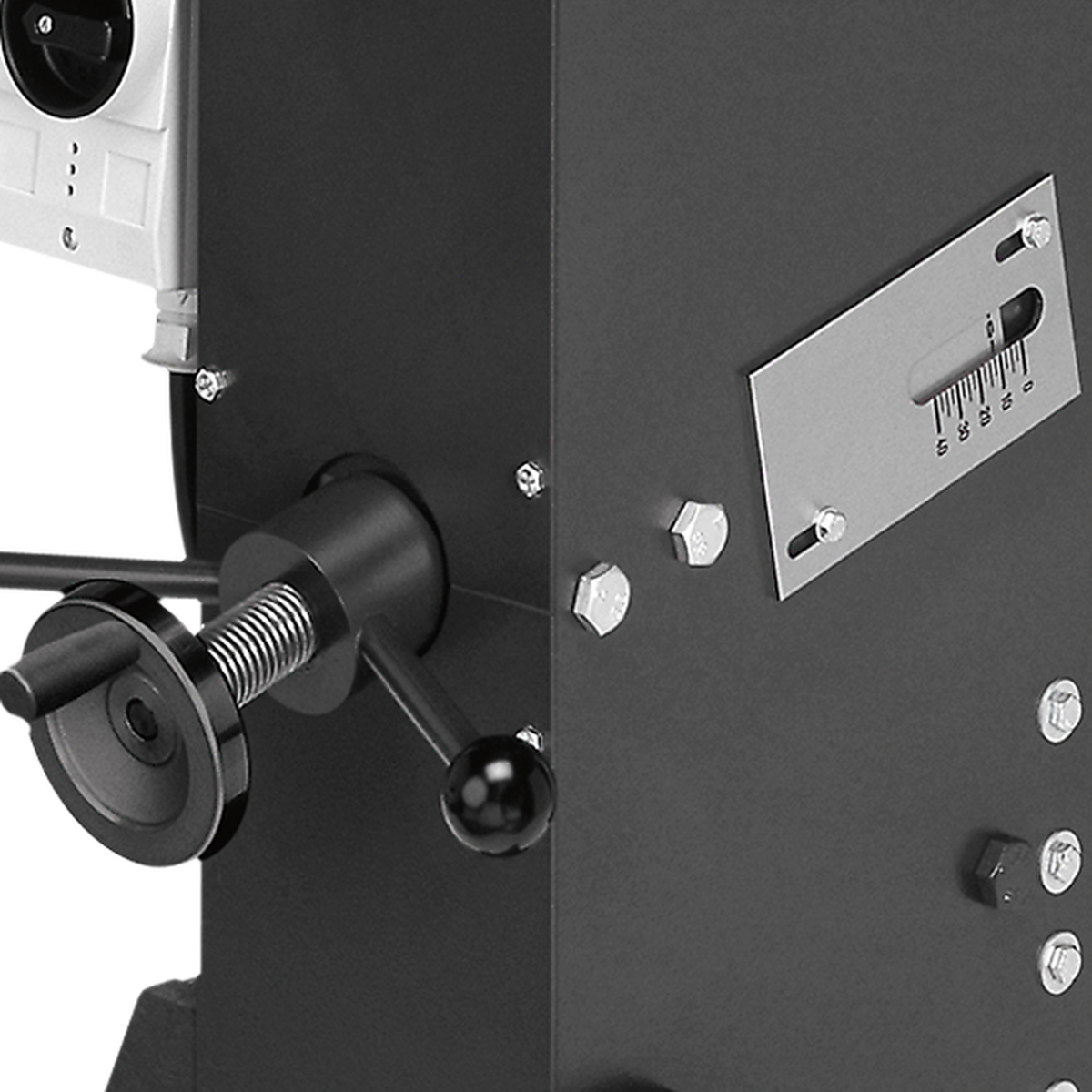

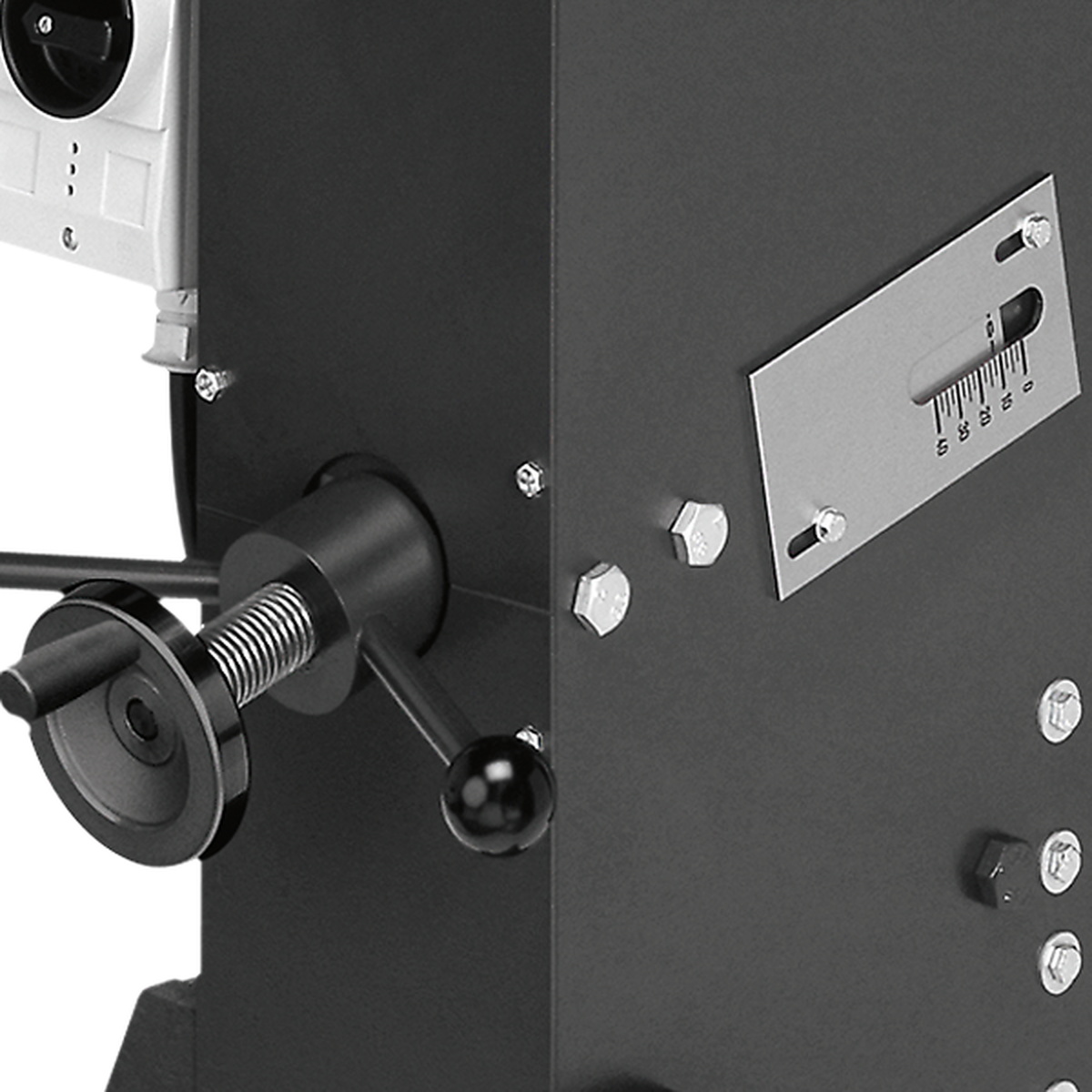

Čeľusťový drvič BB 200 Kompenzácia opotrebenia nastavením nulového bodu

V závislosti od materiálu a priepustnosti začnú drviace čeľuste skôr či neskôr vykazovať známky opotrebovania. To znamená, že vzdialenosť medzi nastavenými čeľusťami alebo drviací medzera sa časom zväčší. Aby sa dosiahli reprodukovateľné výsledky drvenia, musí sa toto opotrebenie kompenzovať.

Čelisťové drviče RETSCH sa dajú plynule nastavovať, čo umožňuje kompenzovať opotrebovanie čeľustí. To sa vykonáva pomalou zmenou nastavenia šírky medzery pri zapnutom motore, kým nie je počuteľný kontakt drviacej čeľuste. Takto získaný nový nulový bod sa uloží opätovným nastavením stupnice.

Kompenzácia opotrebenia nastavením nulového bodu

Čeľusťový drvič BB 200 Pohodlie používateľa v kombinácii s maximálnou bezpečnosťou

Bezpečnosť je pri čeľusťových drvičoch RETSCH najvyššou prioritou. Do násypky bez nárazu nemožno vložiť ruku. Bezpečnostný spínač a brzdový motor zabezpečujú okamžité zastavenie v prípade nesprávneho otvorenia alebo zapnutia stroja.

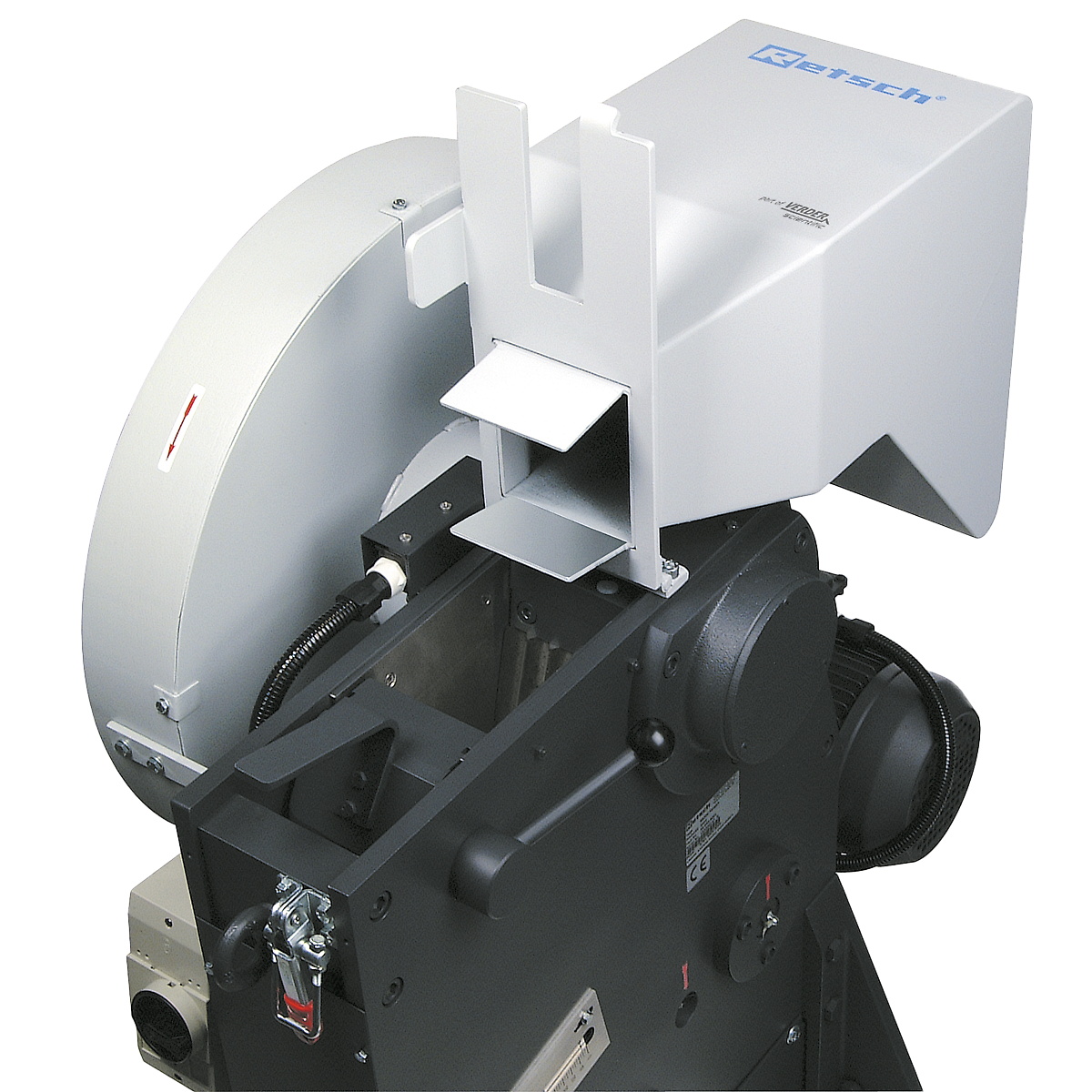

Na jednoduché čistenie drviacej komory sa dá sklopná násypka v niekoľkých jednoduchých krokoch vybrať. Čelisťové drviče pracujú veľmi hladko a ticho a sú prakticky bezúdržbové.

Pohodlie používateľa v kombinácii s maximálnou bezpečnosťou

Na bezpečné a účinné drvenie Príslušenstvo pre čeľusťový drvič
BB 200

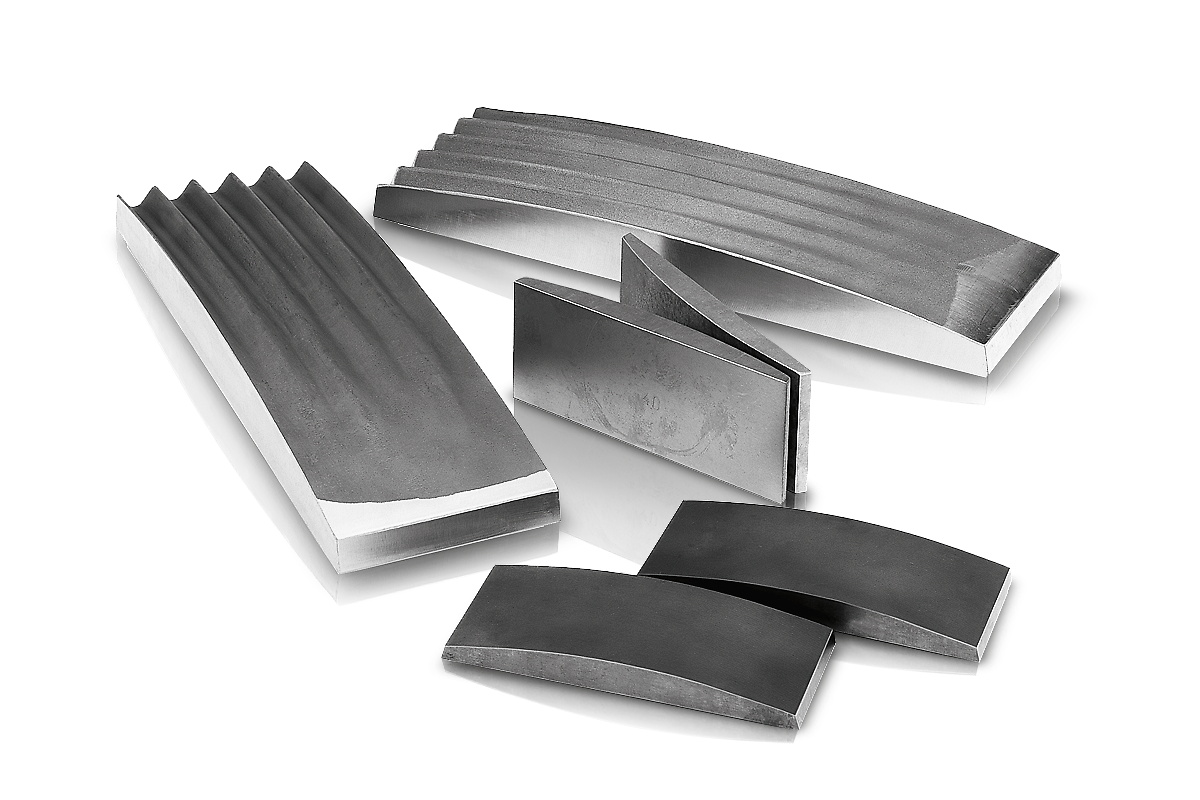

Drviace čeľuste a trecie dosky sú k dispozícii v piatich rôznych materiáloch, ktoré možno vybrať v závislosti od vzorky a vykonávanej analýzy:

  • mangánová oceľ
  • nerezová oceľ
  • karbid volfrámu
  • oceľ pre mletie bez kontaminácie ťažkými kovmi
Príslušenstvo pre čeľusťový drvič BB 200

Čeľusťový drvič BB 200 Čelisťové drviče pre špeciálne požiadavky

Okrem štandardného modelu je čeľusťový drvič BB 200 k dispozícii aj v špeciálnych verziách prispôsobených konkrétnym požiadavkám použitia.

Drvenie bez ťažkých kovov

Všetky čeľusťové drviče sú k dispozícii vo verzii bez obsahu ťažkých kovov. BB 200 sa môže dodávať aj v špeciálnej verzii vhodnej na drvenie polovodičových materiálov. Patrí sem plastové obloženie vstupnej násypky a zásobníka, ako aj drviace čeľuste a trecie dosky z karbidu volfrámu. Vzorka sa v žiadnom bode nedostane do kontaktu s kovovými materiálmi a žiadny abrazívny účinok drviacich nástrojov nezhorší čistotu materiálu vzorky.

Drvenie bez ťažkých kovov

Kontinuálne predmletie a jemné mletie

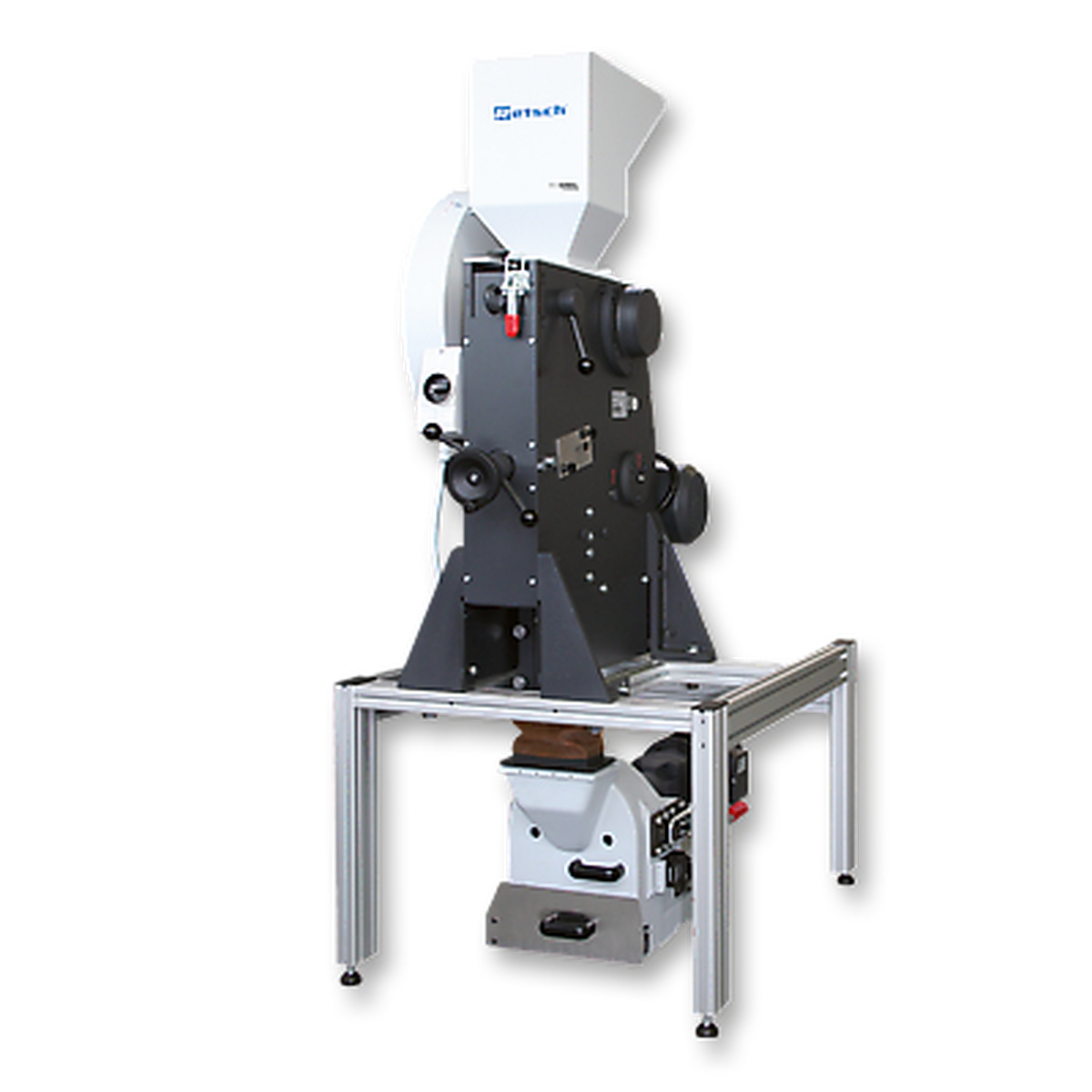

Na rýchle a kontinuálne mletie veľkého množstva hrubého materiálu na analytickú jemnosť je kombinácia čeľusťového drviča BB 200 a RETSCH diskového mlyna DM 200. Drvič je namontovaný nad rámom diskového mlyna a obe zariadenia sú spojené žľabom. Vďaka tejto konštrukcii možno vzorky s veľkosťou vstupného materiálu do 90 mm zomlieť na 100 mikrónov v jednom kroku.

Kontinuálne predmletie a jemné mletie

Verzia procesnej linky

Čelisťový drvič BB 200 je k dispozícii aj vo verzii vhodnej na kontinuálne zmenšovanie veľkosti v online prevádzke, napr. na kontrolu kvality počas výrobného procesu. Na tieto účely sa dodáva bez zásobníka a ochranného spínača motora. Napätie trojfázového striedavého motora sa volí podľa požiadaviek zákazníka.

Verzia procesnej linky

Čeľusťový drvič BB 200 Typické vzorky materiálu

Výkonné čeľusťové drviče RETSCH sú ideálne na predbežné drvenie stavebných materiálov, rúd, žuly, oxidovej keramiky, kremeňa, trosky, kremíka, uhlia, volfrámových zliatin, cementového slinku atď.

 betón

betón

nefrit

nefrit

 sklo

sklo

 uhlie

uhlie

Najlepšie riešenie pre Vašej prípravu vzoriek nájdete v našej aplikačnej databázi

BB 200 je robustný a výkonný drvič s núteným posuvom. Vstupný materiál prechádza cez beznárazový zásobník a vstupuje do drviacej komory. Zmenšovanie veľkosti prebieha v klinovitom priestore medzi pevným drviacim ramenom a ramenom, ktoré sa pohybuje pomocou excentrického hnacieho hriadeľa. Eliptický pohyb rozdrví vzorku, ktorá potom vplyvom gravitácie padá.

Keď je vzorka menšia ako šírka vypúšťacej štrbiny, padá do vyberateľného zberača vo vnútri čeľusťového drviča. Plynulé nastavenie šírky medzery so stupnicou zabezpečuje optimálne zmenšenie veľkosti podľa nastavenej šírky medzery.
